UGNX10.0曲线曲率分析技巧
【摘要】：本节将简单介绍曲线特性分析的一般方法及操作过程。说明除非特意关闭，否则曲线的分析结果会一直显示在图形上，关闭时需要选中该曲线，再次选择下拉菜单命令即可。图6.1.48 曲率梳图“峰值”分析。选取图6.1.49a所示的曲线。图6.1.50 拐点分析图表显示结果。选择下拉菜单命令，系统打开一个“图表”电子表格显示分析结果，图6.1.51所示为图表分析结果。
曲线是曲面、产品的根基，曲线质量的高低直接影响到曲面质量的好坏，进而影响整个产品的质量。因此在曲线设计完成后，对曲线的分析就显得非常重要，即工程设计中常用到的曲线特性分析。本节将简单介绍曲线特性分析的一般方法及操作过程。
下面通过简单的范例来说明曲线特性的分析。
打开文件D:\ugxc10\work\ch06.01.05\curve.prt。
“曲率”分析。
（1）在草图工作界面下，选取图6.1.48a所示的曲线。
（2）选择下拉菜单
命令，系统显示曲率梳图，如图6.1.48b所示。
说明
除非特意关闭，否则曲线的分析结果会一直显示在图形上，关闭时需要选中该曲线，再次选择下拉菜单
命令即可。

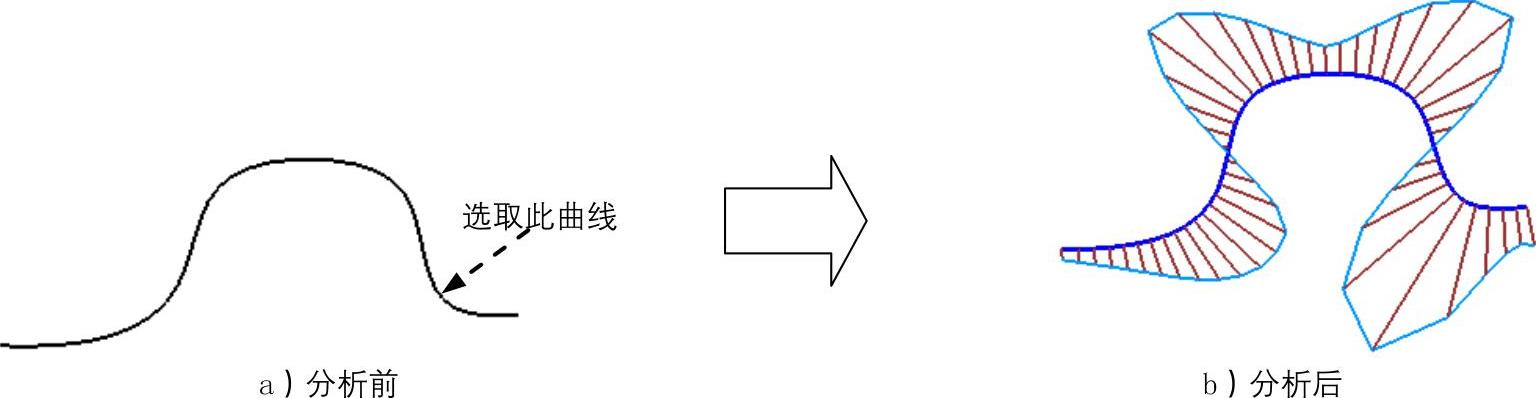

图6.1.48 曲率梳图
“峰值”分析。
（1）选取图6.1.49a所示的曲线。
（2）选择下拉菜单
命令，系统显示曲线的峰值点，如图6.1.49b所示。
(www.chuimin.cn)

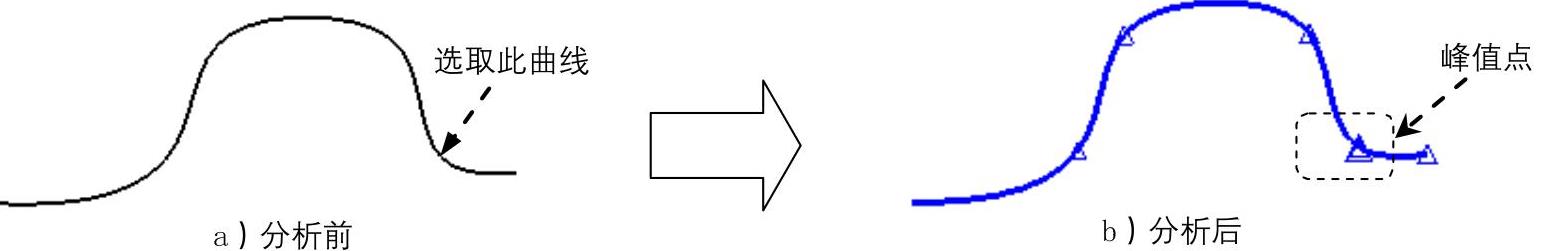

图6.1.49 峰值分析
拐点分析结果如图6.1.50所示。操作方法参见
。
图6.1.50 拐点分析
图表显示结果。
（1）选取分析完成的曲线，如图6.1.50所示。
（2）选择下拉菜单
命令，系统打开一个“图表”电子表格显示分析结果，图6.1.51所示为图表分析结果。
输出列表显示结果。
（1）选取分析完成的曲线。
（2）选择下拉菜单
命令，系统弹出“信息”窗口，其中列出了拐点分析的结果。

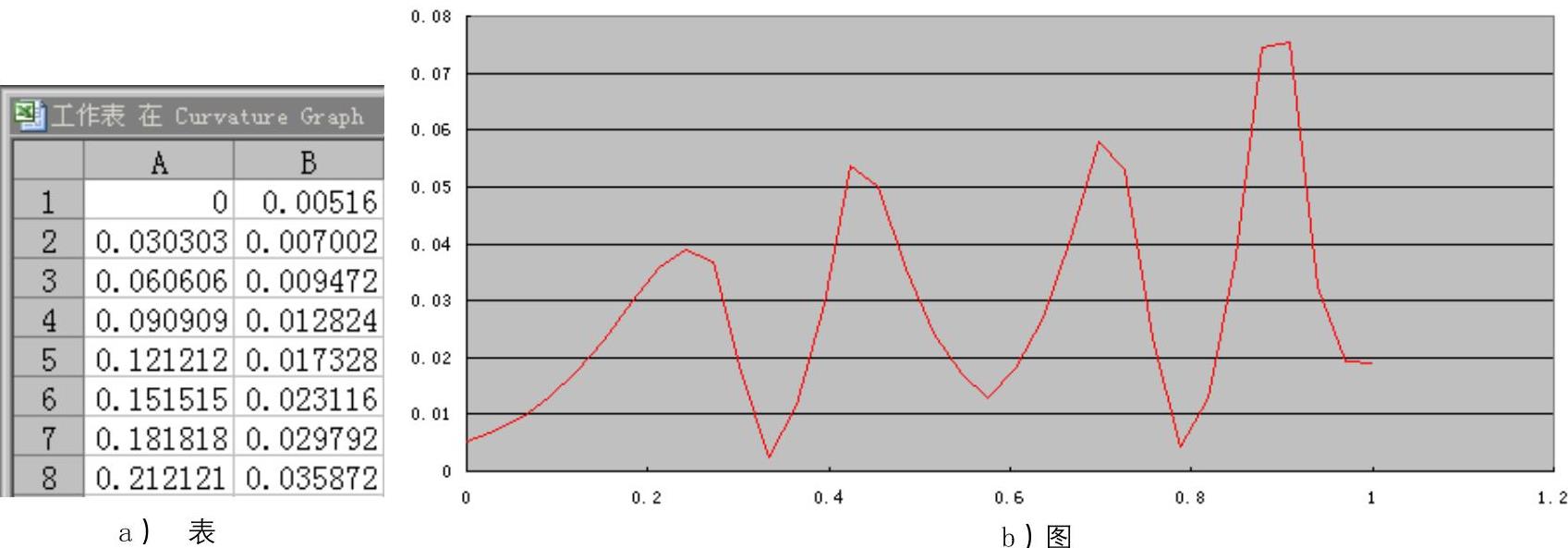

图6.1.51 图表分析结果
