UGNX10.0：通过曲线网格曲面快速入门

2023-10-17 理论教育 版权反馈
【摘要】：使用“通过曲线网格”命令可以沿着不同方向的两组线串创建曲面。下面将以图6.4.7为例说明通过曲线网格创建曲面的一般过程：打开文件D:\ugxc10\ch06.04.03\through_curves_mesh.prt。选择下拉菜单命令，系统弹出图6.3.8所示的“通过曲线网格”对话框。在图形区选取图6.4.7a所示的曲线串4、曲线串5和曲线串6为交叉线串，分别单击中键确认。单击按钮完成“通过曲线网格”曲面的创建。图6.4.8 “通过曲线网格”对话框

使用“通过曲线网格”命令可以沿着不同方向的两组线串创建曲面。一组同方向的线串定义为主曲线，另外一组和主线串不在同一平面的线串定义为交叉线串，定义的主曲线与交叉线串必须在设定的公差范围内相交。这种创建曲面的方法定义了两个方向的控制曲线，可以很好地控制曲面的形状，因此它也是最常用的创建曲面的方法之一。下面将以图6.4.7为例说明通过曲线网格创建曲面的一般过程：

978-7-111-50520-4-Chapter06-688.jpg打开文件D:\ugxc10\ch06.04.03\through_curves_mesh.prt。

978-7-111-50520-4-Chapter06-689.jpg选择下拉菜单978-7-111-50520-4-Chapter06-690.jpg978-7-111-50520-4-Chapter06-691.jpg978-7-111-50520-4-Chapter06-692.jpg978-7-111-50520-4-Chapter06-693.jpg978-7-111-50520-4-Chapter06-694.jpg命令，系统弹出图6.3.8所示的“通过曲线网格”对话框。

978-7-111-50520-4-Chapter06-695.jpg定义主线串。在图形区中依次选取图6.4.7a所示的曲线串1、曲线串2和曲线串3为主线串，并分别单击中键确认。

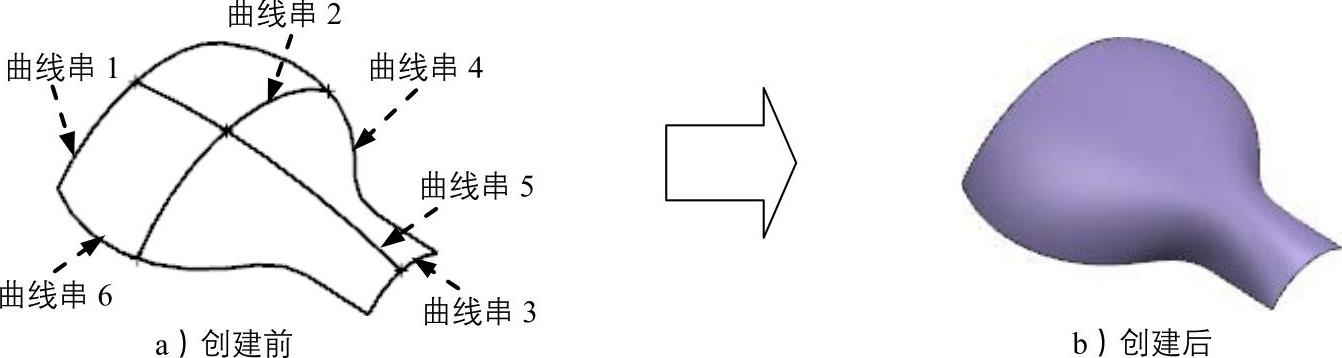

图6.4.7 通过曲线网格创建曲面

978-7-111-50520-4-Chapter06-697.jpg定义交叉线串。在图形区选取图6.4.7a所示的曲线串4、曲线串5和曲线串6为交叉线串，分别单击中键确认。

978-7-111-50520-4-Chapter06-698.jpg单击978-7-111-50520-4-Chapter06-699.jpg按钮完成“通过曲线网格”曲面的创建。

图6.4.8所示的“通过曲线网格”对话框的部分选项说明如下。

◆ 978-7-111-50520-4-Chapter06-700.jpg下拉列表：该下拉列表用于控制系统在生成曲面的时候更强调主线串还是交叉线串，或者在两者有同样效果。(www.chuimin.cn)

● 978-7-111-50520-4-Chapter06-701.jpg：系统在生成曲面的时候，主线串和交叉线串有同样效果。

● 978-7-111-50520-4-Chapter06-702.jpg：系统在生成曲面的时候，更强调主线串。

● 978-7-111-50520-4-Chapter06-703.jpg：系统在生成曲面的时候，交叉线串更有影响。

◆ 978-7-111-50520-4-Chapter06-704.jpg下拉列表：

● 978-7-111-50520-4-Chapter06-705.jpg：使用标准方法构造曲面，该方法比其他方法建立的曲面有更多的补片数。

● 978-7-111-50520-4-Chapter06-706.jpg：利用输入曲线的定义点和该点的斜率值来构造曲面。要求每条线串都要使用单根B样条曲线，并且有相同的定义点，该方法可以减少补片数，简化曲面。

● 978-7-111-50520-4-Chapter06-707.jpg：用最少的补片数构造尽可能简单的曲面。

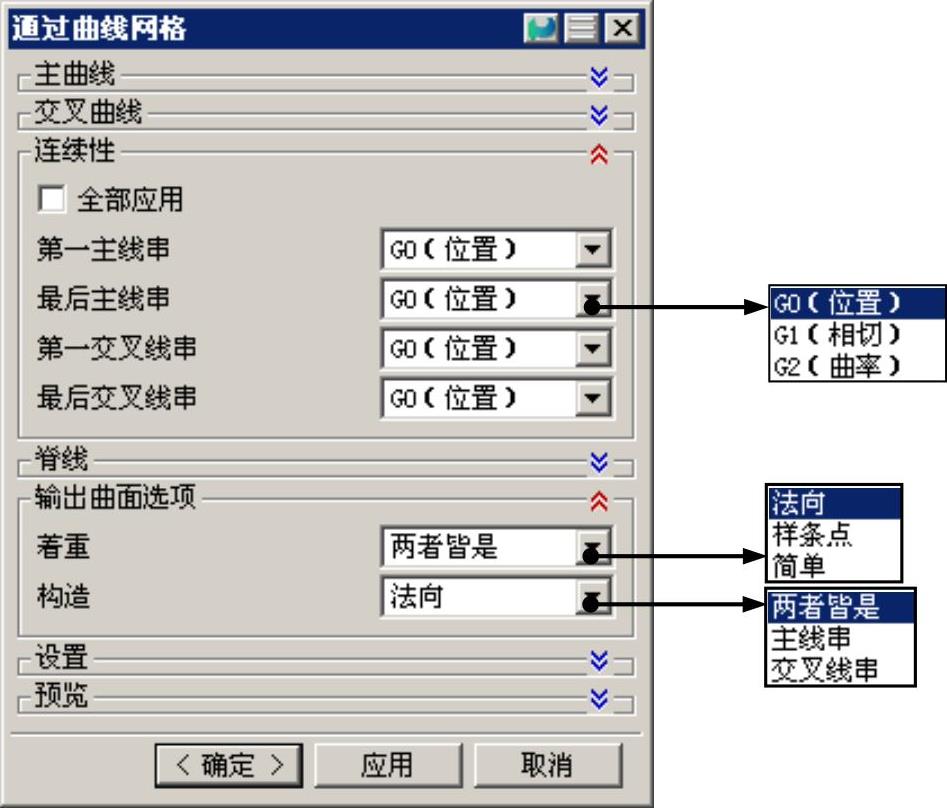

图6.4.8 “通过曲线网格”对话框
