曲面的抽取即从一个实体或片体抽取曲面来创建片体。曲面的抽取就是复制曲面的过程。抽取独立曲面时,只需单击此面即可;抽取区域曲面时,是通过定义种子曲面和边界曲面来创建片体,创建的片体是从种子曲面开始向四周延伸到边界曲面的所有曲面构成的片体(其中包括种子曲面,但不包括边界曲面),这种方法在加工中定义切削区域时特别重要。下面分别介绍抽取独立曲面和抽取区域曲面。
1.抽取独立曲面
下面以图6.3.5所示的模型为例,来说明创建抽取独立曲面一般操作过程(图6.3.5b中实体模型已隐藏)。
打开文件D:\ugxc10\work\ch06.03.04\extracted_region_01.prt。
选择下拉菜单
命令,系统弹出“抽取几何特征”对话框。
定义抽取类型。在对话框
区域的下拉列表中选择
选项。
定义选取类型。在对话框
区域的
下拉列表中选择
选项。
选取图6.3.6所示的曲面。
在对话框
区域中选中
复选框,其他参数采用默认的设置值。单击
按钮,完成对选中曲面的抽取。

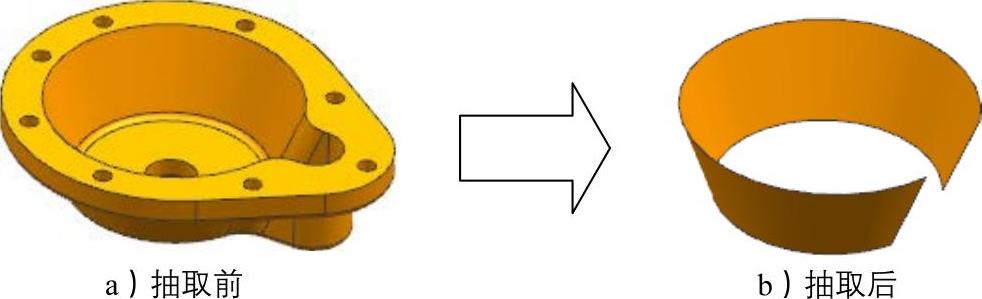

图6.3.5 抽取独立曲面
图6.3.6 选取曲面
“抽取几何特征”对话框中部分选项的说明如下。
◆ 下拉列表:用于选择生成曲面的类型。
● :该选项用于从实体模型中抽取曲面特征。
● :该选项用于从实体模型中抽取一组曲面,这组曲面和种子面相关联,且被边界面所制约。
● :该选项用于生成与整个所选特征相关联的实体。
◆ 下拉列表:用于选择生成曲面的类型。
● :该选项用于从模型中选取单独面进行抽取(可以是多个单独面)。
● :该选项定义一个面从而选中与它相连的面进行抽取。
● :该选项定义抽取对象未选取体的表面。
◆ :该复选框用于表示是否删除选择曲面中的破孔(即未连接面)。
◆ :该复选框用于改变特征编辑过程中,是否影响在此之前发生的特征抽取。
◆ :选中该复选框,则父特征显示该抽取特征,子特征也显示,父特征隐藏该抽取特征,子特征也隐藏。(www.chuimin.cn)
◆ :该复选框用于在生成抽取特征的时候,是否隐藏原来的实体。
◆ 下拉列表:用于选择生成曲面的类型。
● :该选项用于从模型中抽取的曲面特征保留原来的曲面类型。
● :该选项用于将模型的选中面抽取为一般的自由曲面类型。
● :该选项用于将模型的选中面抽取为三次多项式自由曲面类型。
2.抽取区域曲面
抽取区域曲面就是通过定义种子曲面和边界曲面来选择曲面,这种方法将选取从种子曲面开始向四周延伸,直到边界曲面的所有曲面(其中包括种子曲面,但不包括边界曲面)。下面以图6.3.7所示的模型为例,来说明创建抽取区域曲面的一般操作过程(图6.3.7b中的实体模型已隐藏)。
图6.3.7 抽取区域曲面
打开文件D:\ugxc10\work\ch06.03.04\extracted_region02.prt。
选择下拉菜单
命令,系统弹出“抽取几何特征”对话框。
定义抽取类型。在“抽取几何特征”对话框
区域的下拉列表中选择
选项。
定义种子面。在图形区选取图6.3.8所示的曲面作为种子面。
定义边界曲面。选取图6.3.9所示的边界面。
在“抽取几何特征”对话框
区域中选中
复选框,其他参数采用默认设置值。单击
按钮,完成对区域特征的抽取。

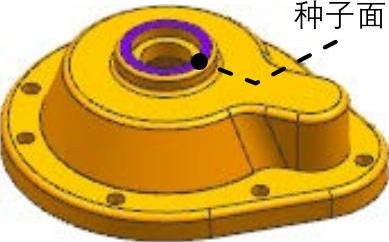

图6.3.8 选取种子面

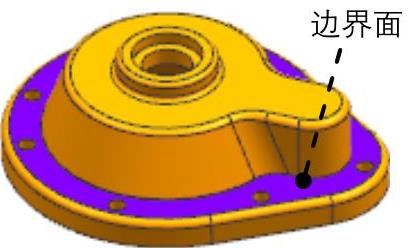

图6.3.9 选取边界曲面
“抽取几何特征”对话框中部分选项的说明如下。
◆ 区域:包括
复选框和
复选框。
◆ :该选项用于控制所选区域的内部结构的组成面是否属于选择区域。
◆ :如果选中该选项,则系统根据沿种子面的相邻面邻接边缘的法向矢量的相对角度,确定“曲面区域”中要包括的面。该功能主要用在Manufacturing模块中。
