1.简述

S700K型电动转辙机是从德国西门子公司引进设备和技术，经消化吸收和改进后使用的。其作用是提供转换力，带动外锁闭装置的锁闭杆动作。产品主要特点是采用精密加工的滚珠丝杠传动结构，使用三相交流电动机，接点采用速动开关。

分动外锁闭装置是西安信号厂的产品，是以S700K电动转辙机牵引的新型道岔转换锁闭设备——钩式外锁闭装置。其作用是带动道岔尖轨，使尖轨与基本轨密贴，并将尖轨锁闭，道岔动作过程中两尖轨是不同步动作的。产品主要特点是采用垂直锁闭方式。

实践证明，采用可挤型S700K转辙机、分动外锁闭装置与9号道岔相结合使用是非常稳定和可靠的。S700K电动转辙机结构先进，工艺精良，不但解决了旧机型固有的电机断线，故障电流变化，接点接触不良，移位接触器跳起和挤切销折断等故障，而且可以做到“少维护，无维修”，降低了信号维修人员的工作强度。

2.S700K-C型电动转辙机的整体结构

S700K-C型电动转辙机主要由外壳、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成，其结构如图8.17所示。

pagenumber_ebook=193,pagenumber_book=185

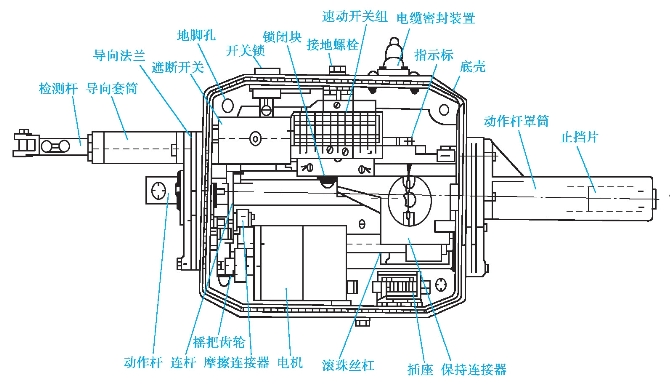

图8.17　S700K-C型电动转辙机结构及名称图(https://www.chuimin.cn)

pagenumber_ebook=193,pagenumber_book=185

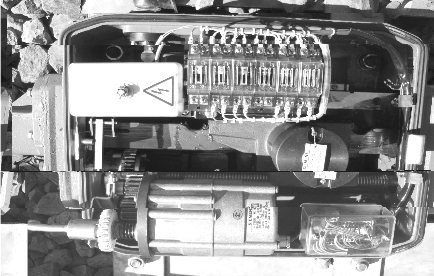

图8.18　S700K-C型电动转辙机实物图

问题及防治

转辙机维护质量的好坏直接关系到行车安全，在维护中一定要按标准的检修程序执行，使转辙机达到应有的要求和技术标准。

扩展知识

转辙机除了上面介绍的电动转辙机外，还有电液转辙机和电空转辙机。电液转辙机采用电动机驱动、以液压传动的方式转换道岔，适用于提速道岔。电空转辙机以压缩空气作为动力源，转换时间最短且转换力较大，适用于驼峰调车场道岔。
