1.划针

划针用于配合钢直尺、角尺等工具一起划线，如图2-18所示。其直径为3～6mm，长度为200～300mm，尖端为15°～20°的尖角。

图2-18 划针

a）钢丝划针 b）高速钢划针

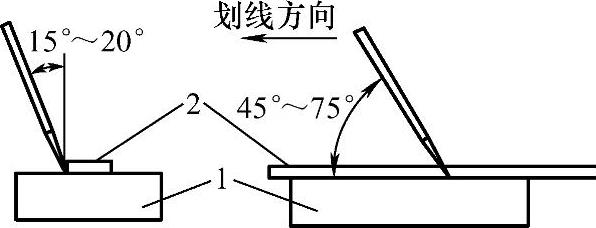

使用方法及注意事项：如图2-19所示，使用划针时，上部向外倾斜15°～20°，向划线方向倾斜45°～75°，并使针尖紧靠并压紧导向工具的边缘。划线时尽量做到一次划成，避免重复划线。

图2-19 划针的使用方法

1—工件 2—钢直尺

2.划规

划规用来划圆弧和角度等。其规格分为普通尖角划规、扇形划规、弹簧划规、滑杆式划规等几种。给水排水安装工程中常用到的是普通尖角划规（图2-20）和滑杆式划规。

使用方法及注意事项：使用时，应使划规两脚保持相等的长度，且开合松紧适当；划圆时，作为旋转中心的脚应施以较大的压力，以免滑动。

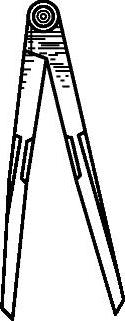

图2-20 普通尖角划规

3.管子台虎钳

管子台虎钳又名管万力、管压力钳，用来夹持管子以进行锯割、套螺纹、安装或拆卸等操作。有六种规格分别用于夹持外径为10～73mm、10～89mm、15～114mm、30～220mm、30～300mm的管段。

使用方法及注意事项：

1）管子台虎钳一般用螺栓安装在工作台上使用，如图2-21所示。安装时，管子台虎钳须垂直、牢固地固定在工作台上，管子台虎钳底座的直边与工作台一边缘对齐。固定好的管子台虎钳，下钳口应牢固可靠，上钳口应能够在滑道内自由移动。使用时，通过转动把手调节上牙板的升降，以取置并夹紧管段。

2）使用管子台虎钳夹持较长管段时，需将管子另一端抬起并支撑；夹持较脆软的管件时，应用布包裹，避免压坏。装夹管子或管件时，必须穿上保险销，压紧螺杆。旋转手柄时，用力要适当，不得采用加装套力杆或锤击的方法拧紧。

3）定时向滑道内加润滑油进行润滑，并检查下钳口的牢固性和上钳口的灵活性，搬动时严禁撞击或摔砸，使用完毕后应将管子台虎钳上的油污擦拭干净。

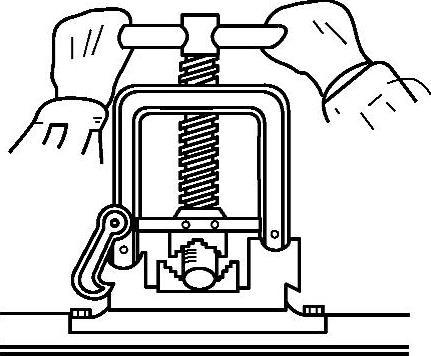

图2-21 管子台虎钳的使用

4.管子钳

管子钳又名牙钳、管钳、管子扳手，用于安装或拆卸螺纹连接的钢管或管件，如图2-22所示。在一定范围内，通过调节钳口的宽度，可适应相应管件的安装或拆卸。常用管子钳的规格及适用范围见表2-7。

图2-22 管子钳

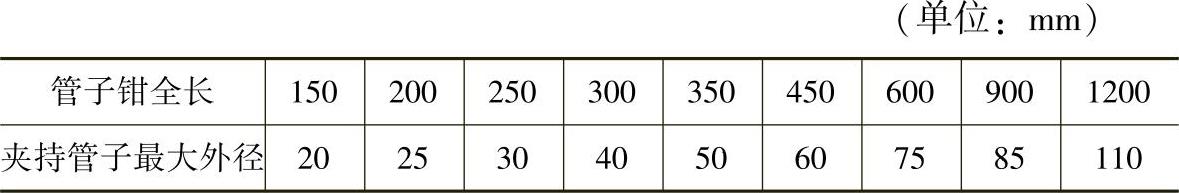

表2-7 常用管子钳的规格及适用范围

注：管子钳全长是指夹持管子最大外径时管子钳的长度。

使用方法及注意事项：

1）如图2-23所示，使用时先调节钳口大小，使钳口上的梯形齿咬牢管子，然后向钳柄施力转动管子来进行管子的安装或拆卸。

2）操作时，应将右手掌张开，用掌部接触钳柄部分用力，同时以左手轻压活动钳口的上部，防止钳口滑脱伤及手指。不得采用增加套力杆的方法进行安装或拆卸，以免螺纹连接部位被胀裂，也不得使用管子钳作为撬杠或锤子使用。严禁用管子钳拧紧六角螺栓等带棱工件。

3）使用的管子钳型号应与安装或拆卸管子的型号相适应。钳口、钳牙要定时清洗、涂润滑油，以润滑调节螺母与活动钳口的结合处。钳口变钝而不能夹紧管子的管子钳应不再使用。

5.链条钳

链条钳用于安装或拆卸直径较大螺纹连接的管子或管件，如图2-24所示。链条钳的规格分为14in（1in=0.0254m）、18in、24in、36in、42in、48in，分别适用的管径范围为15～32mm、32～50mm、50～75mm、75～125mm、75～150mm、75～200mm。

图2-23 管子钳的使用

图2-24 链条钳

使用方法及注意事项：如图2-25所示，首先打开链条，将管子置于链条上，根据管径大小扣紧链条；同时，握住手柄回转管子，即可进行管子与管件或螺纹阀门的安装或拆卸。

要注意适时清洗链节并加润滑油进行润滑，以防止链条生锈，保持链节的灵活。

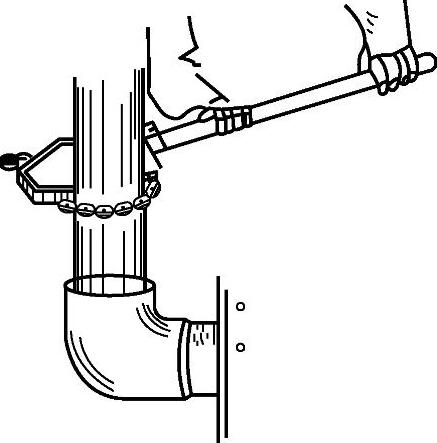

图2-25 链条钳的使用

6.割管器

割管器又名管子割刀，用于切断壁厚不超过5mm的各种金属管，如图2-26所示。割管器有四种规格分别用于切断15～25mm、15～50mm、25～80mm、50～100mm的金属管。

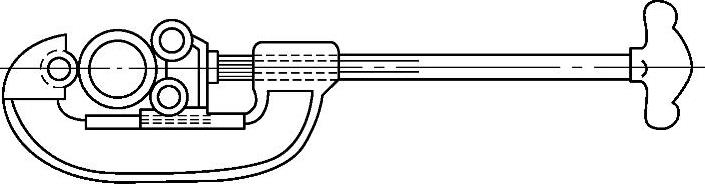

图2-26 割管器

7.钢锯

钢锯用来切割金属管子或钢件，按锯架的不同，分为固定式和调节式两种，如图2-27所示。

固定式锯弓的规格为300mm；调节式锯弓的规格有200mm、250mm、300mm三种。锯条按每英寸（1in=0.0254m）的锯齿数分为粗齿和细齿两种。使用细齿锯条时，锯齿吃力小，较省力，但切断速度慢，适用于切断DN40以下的管材；使用粗齿锯条时，锯齿吃刀量大，容易将锯齿卡断且费力，但切断速度快，适用于切断DN50以上的钢管。

8.板牙架

板牙架又名套螺纹板、套丝板，用于人工套制管子外螺纹，分为普通式板牙架、轻便式板牙架和电动板牙架三种。在给水排水工程施工中，常用到的是普通式板牙架。

1）普通式板牙架。普通式板牙架主要由板体、板把、板牙三部分组成，其结构如图2-28所示。每种规格的板牙架都分别附有几套相应的板牙，每套板牙可以套制两种尺寸的螺纹，其规格见表2-8。

图2-27 钢锯锯弓

a）固定式锯弓 b）调节式锯弓 1—锯弓 2—锯条

表2-8 普通式板牙架规格型号

注：1in=0.0254m。

2）轻便式板牙架。如图2-29所示，不同型号的板牙架内分别有不同数量的板头，有3个、4个、5个和6个。板头的规格为15mm、20mm、25mm、32mm、40mm、50mm、65mm、75mm、100mm等。

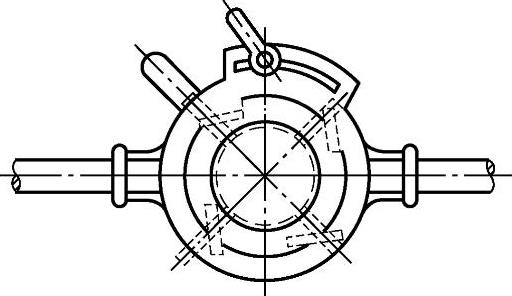

图2-28 普通式板牙架

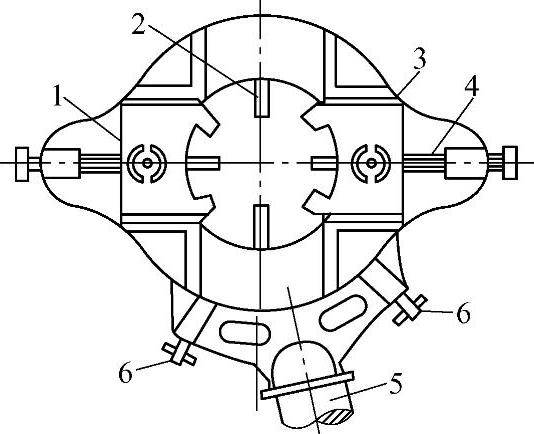

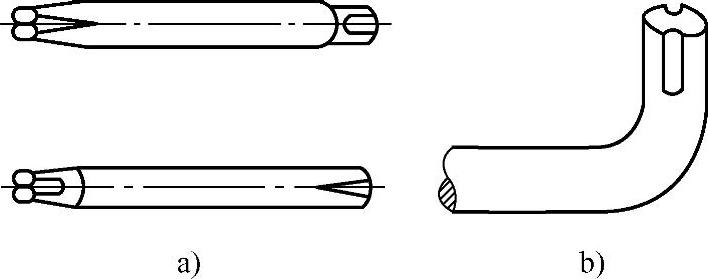

图2-29 轻便式板牙架

1—螺母 2—顶杆 3—板牙 4—定位螺钉 5—扳手 6—调位销

使用方法及注意事项：首先选取与所加工螺纹管子管径相同的板头安装在板体的九角孔中，旋上手柄管即可进刀。当螺纹套至与板牙侧面相平时，转动板体上的定位销子即可换向退刀。套螺纹时，应尽量将板牙架固定，否则容易形成歪螺纹，使管子连接时不正或不平。

9.手动弯管器

手动弯管器用于手动冷弯金属管。手动弯管器的结构形式有很多，图2-30所示为一种自制的小型手动弯管器，用于弯曲直径32mm以下的管子。

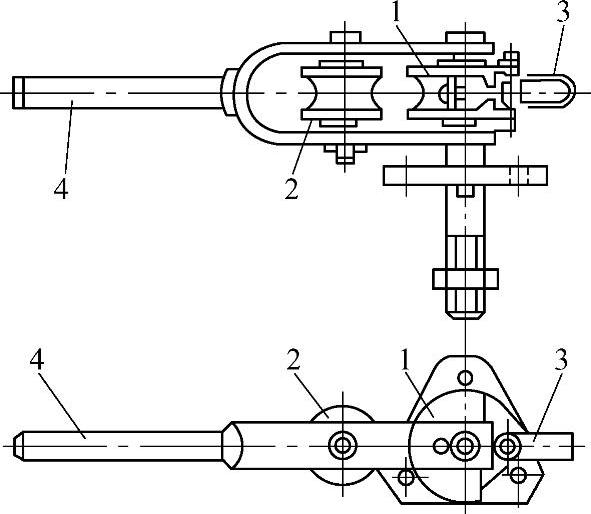

图2-30 自制的小型手动弯管器

1—定胎轮 2—动胎轮 3—管子夹持器 4—杠杆

使用方法及注意事项：使用时用螺钉固定在工作台上，弯管时，把要弯曲的管子插入外径与管子外径相符的定胎轮和动胎轮之间；将管子一端夹持固定，推动撬杠，带动管子绕定胎轮转动，直至将管子弯曲成所需的角度为止。但是，一对胎轮只能弯曲一种管径的管子，因此弯曲不同管径的管子要选用不同的胎轮。

10.捻錾

捻錾用于铸铁管承插口间隙打麻及捣实填料，有麻錾子和灰錾子两种，如图2-31所示。一般依据管径大小，采用螺纹钢或圆钢进行现场锻制。

使用方法及注意事项：使用时应放平捻錾，使其对准所填塞的填料；然后用锤子击打，边移动边击打，直至将填料填塞密实。

11.錾子

錾子用来錾切铸铁管、陶土管、水泥管、混凝土管。錾子种类很多，给水排水安装工程中常用到的是平口錾和尖口錾，如图2-32a、b所示。

使用方法及注意事项：图2-32c所示为錾子的握法。使用时用左手的中指、无名指和小拇指握錾，大拇指与食指自然贴近，露出錾子头部10～20mm，配合锤子进行铸铁管的切断。

图2-31 捻錾

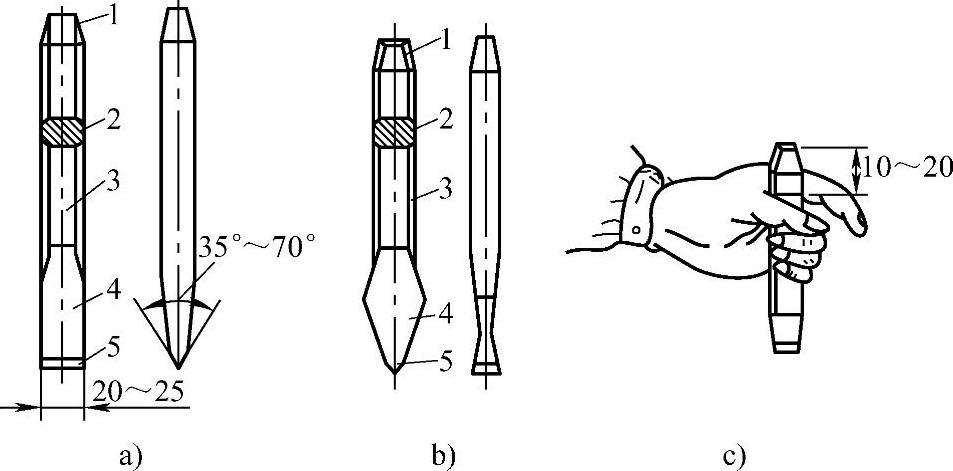

图2-32 錾子及其握法

a）平口錾 b）尖口錾 c）錾子的握法 1—头 2—剖面 3—柄 4—斜面 5—锋口

12.锤子

锤子用于管子冷调、打墙眼、打楼板孔、拆卸管道和凿割铸铁管等操作。其规格以锤头质量划分，分别为0.11kg、0.22kg、0.33kg、0.44kg、0.66kg、0.88kg、1.1kg、1.25kg、1.32kg等。给水排水管道安装工程中常用1.25kg以上的锤子。

使用方法及注意事项：

1）图2-33a所示为锤柄的安装方法。安装锤柄时，锤柄应垂直于锤头的中心线，且以楔子加固。握锤方式有紧握和松握两种，如图2-33b所示。拇指压于食指，虎口部位对准锤头，露出锤柄尾部15～30mm。锤击时，眼睛注视锤击处，锤面应与被击物平行，有用手、肘和臂三种挥锤方式。

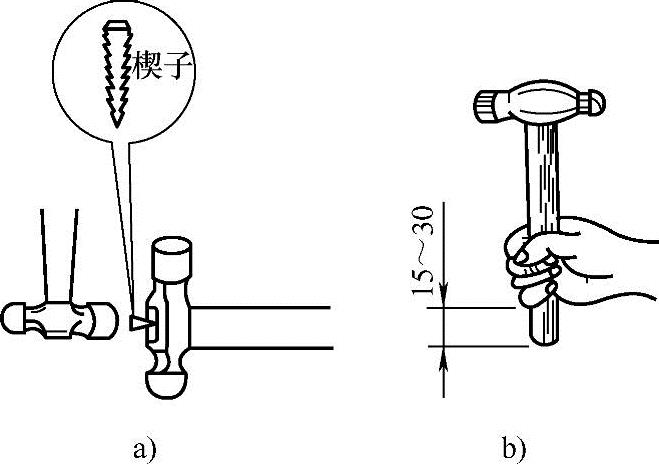

图2-33 锤柄安装及握锤法

a）锤柄安装 b）握锤法

2）购买不连柄的锤子时，应选用与锤头规格一致的手柄。

3）不可将锤子用来撬物品或作其他用途。锤面形成球面时，要将其在砂轮机上打磨平整。发现锤头松动时应及时采取措施，以防锤头飞出伤人。

13.扳手

扳手用于安装或拆卸活接头、阀门等管件及各种设备（如水泵、散热器等）的螺栓、螺母。扳手分为活扳手、呆扳手、梅花扳手及套筒扳手，如图2-34所示。其规格见表2-9～表2-12。

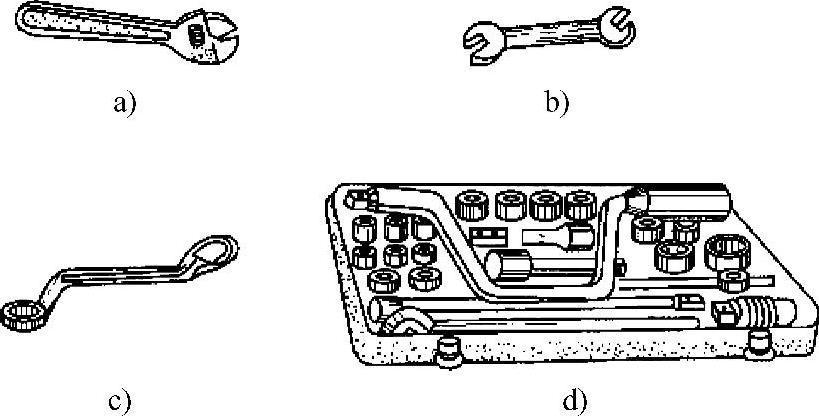

图2-34 扳手

a）活扳手 b）呆扳手 c）梅花扳手 d）套筒扳手

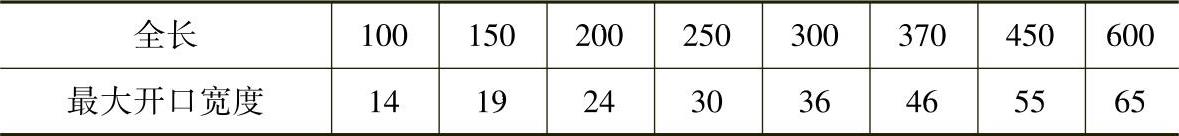

表2-9 活扳手的规格（单位：mm）

表2-10 呆扳手的规格（单位：mm）

表2-11 梅花扳手的规格（单位：mm）

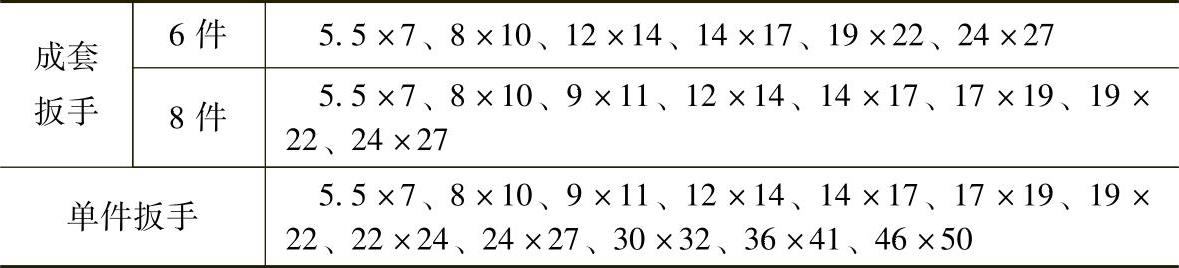

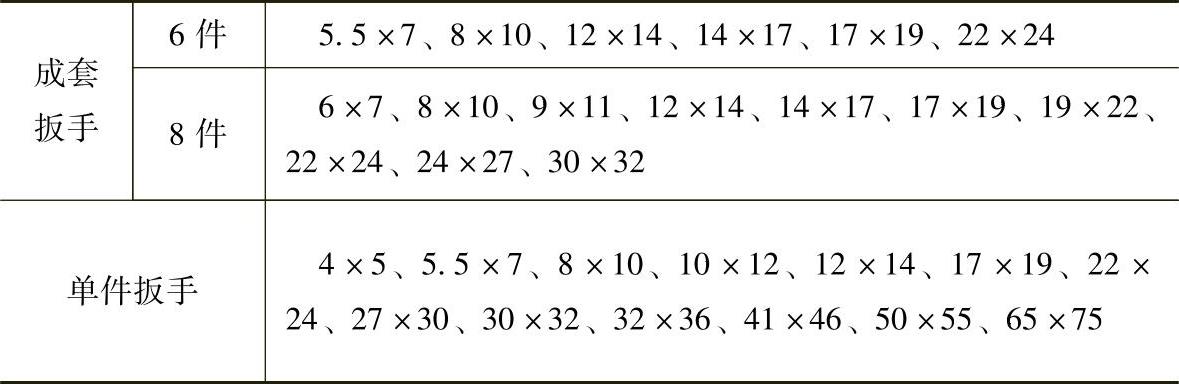

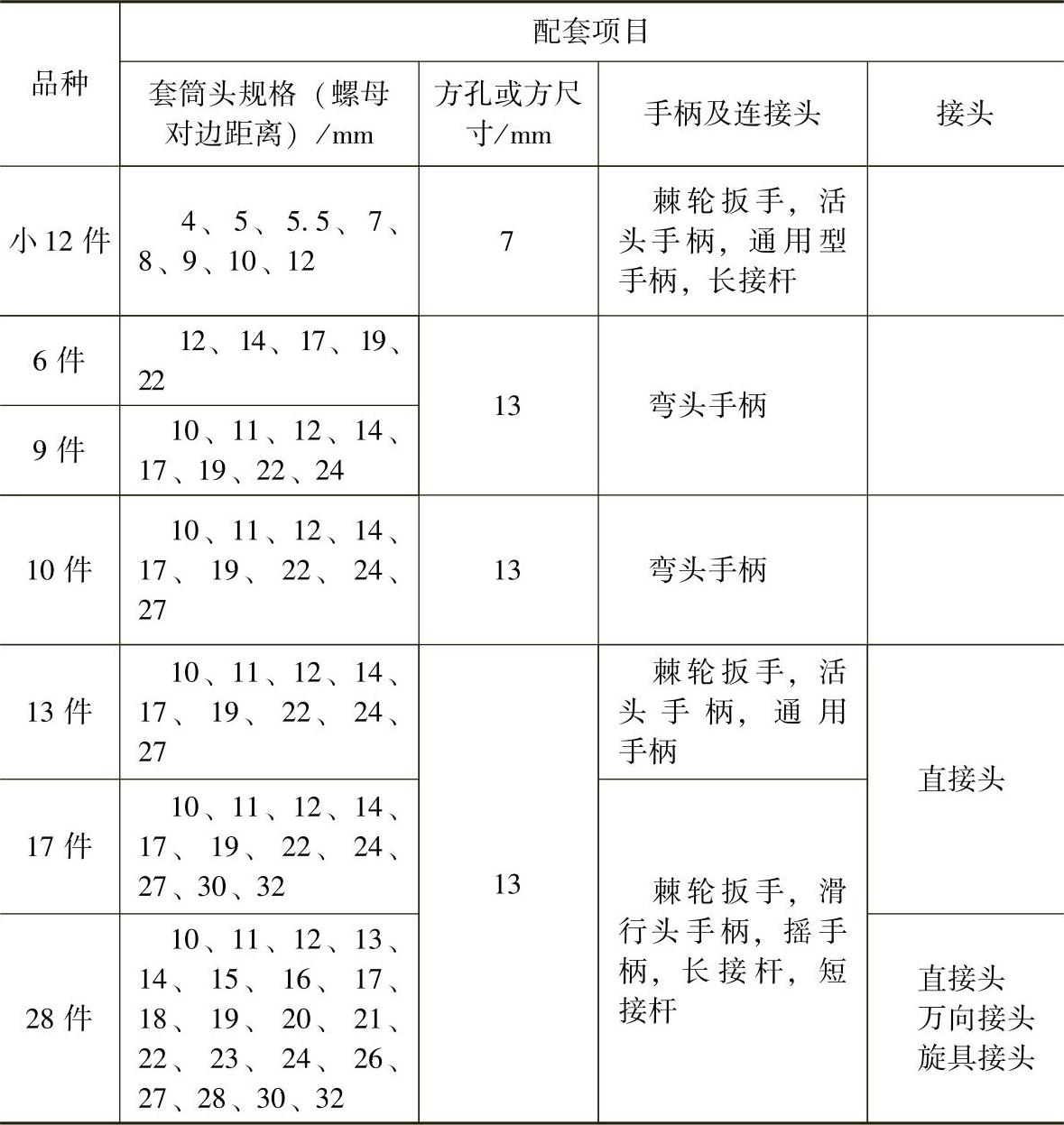

表2-12 套筒扳手的规格

使用方法及注意事项：

1）使用活扳手时应调节其张口大小与螺母、管件等规格大小相等。如果所拆卸的螺栓因严重锈蚀而不易扳转时，宜用锤子敲击几下或使用螺栓松动剂，切不可硬扳。适时向活扳手的螺杆与活动钳口的接合处加机油进行润滑，以防止生锈，保持活动钳口的灵活。

2）使用呆扳手时，其规格应与相应的螺母配合。

3）梅花扳手的开口也不能进行调节，适用于在较狭窄空间的操作。

4）套筒扳手为成套工具，适用于空间狭小或位置下凹较深六角头螺栓、螺母的安装和拆卸。使用时应选取和螺栓具有相应规格的套筒头在套杆上进行操作。需要加套力杆时，应不长于1m。另外，切不可使用套筒扳手进行锤击等操作。

14.对丝钥匙和扳手

对丝钥匙和扳手用于拆卸组对散热器片和装卸散热器对丝，如图2-35所示。

图2-35 对丝钥匙和扳手

a）对丝钥匙 b）扳手

1）操作方法：用两把对丝钥匙伸进接口并穿入对丝，然后按照连接螺纹的方向旋转钥匙，即可装卸散热器片。

2）操作要领及注意事项：对丝短管的内壁上有两个凸筋，使用时，只需将扳手开槽的一端插入管子内壁，与两个凸筋匹配后，即可将成对的对丝卸下来，完成对散热器片的装卸工作。

15.手剪

手剪是给水排水工程安装中用到的一种剪切工具，用于剪切薄钢板（钢板厚度不大于1.2mm）、橡胶垫、石棉橡胶板等。手剪分为直线剪和弯曲剪两种，其外形如图2-36所示。直线剪用于剪切直线和曲线的外圆；弯曲剪用于剪切曲线的内圆。

使用方法及注意事项：剪切板材中间的圆孔时，可以先用錾子在板材上开一个孔，以便于插入剪刀的尖部进行剪切；不可用于剪切比手剪刃口还要硬的金属，不可以用锤子锤击剪刀的背部。

图2-36 手剪

a）直线剪 b）弯曲剪
