在肋梁楼盖中，结构布置包括柱网、承重墙、梁和板的布置。单向板肋梁楼盖中，次梁的间距决定了板的跨度，主梁的间距决定了次梁的跨度，柱距则决定了主梁的跨度。进行结构平面布置时，应综合考虑建筑功能、造价及施工条件等，合理确定梁的平面布置。

1.构件常用跨度

根据工程实践，单向板、次梁和主梁的经济跨度：单向板为1.8～2.7m，荷载较大时取较小值，一般不宜超过3m；次梁为4～6m；主梁为5～8m。

2.梁、板截面尺寸

确定梁、板截面尺寸应考虑承载力、刚度、经济合理等要求。不做刚度验算时，梁板尺寸应满足：

（1）板为了保证板的刚度，要求单向板的厚度与跨度之比h/l，对于连续板不小于1/40、简支板不小于1/35、悬臂板不小于1/12。为了保证现浇梁板结构具有足够的刚度和便于施工，板的最小厚度应满足附录A的规定。

（2）次梁梁高与跨度之比h/l不小于1/18～1/12，宽度为高度的1/3～1/2。

（3）主梁梁高与跨度之比h/l不小于1/15～1/10，宽度为高度的1/3～1/2。

3.结构布置方案

常见的结构平面布置方案主要有以下三种：(https://www.chuimin.cn)

（1）主梁横向布置，次梁纵向布置如图2-8a所示，其优点是主梁和柱可形成横向框架，房屋的横向刚度大，而各榀横向框架之间由纵向次梁相连，故房屋的纵向刚度亦大，整体性较好。此外，由于主梁与外纵墙垂直，在外纵墙上可开较大得窗口，对室内采光有利。

（2）主梁纵向布置，次梁横向布置如图2-8b所示，这种布置适用于横向柱距比纵向柱距大得多的情况。它的优点是减小了主梁的截面高度，增大了室内净高。

（3）只布置次梁，不设主梁如图2-8c所示，它仅适用于有中间走道的楼盖。

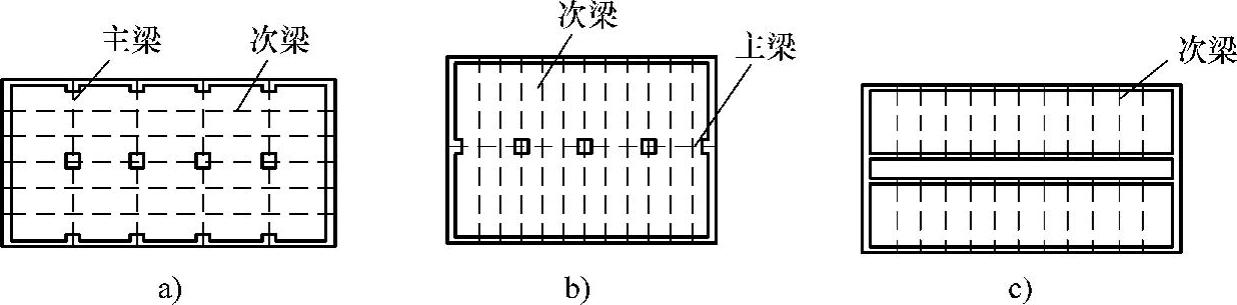

图2-8 结构布置

进行楼盖的结构平面布置时，应注意以下问题：

（1）受力合理荷载传递要简捷，梁宜拉通；主梁跨间最好不要只布置一根次梁，以减小主梁跨间弯矩的不均匀；尽量避免将梁（特别是主梁）搁置在门、窗过梁上；在楼、屋面上有机器设备、冷却塔、悬挂装置等荷载比较大的地方，宜设次梁；楼板上开有较大尺寸（大于800mm）的洞口时，应在洞口周边设置加劲的小梁。

（2）满足建筑要求不封闭的阳台、厨房和卫生间的楼板板面标高宜低于相邻板面30～50mm（目前，有室内地面装修的，也常做平）；当不做吊顶时，一个房间平面内不宜只放一根梁。

（3）方便施工梁的截面种类不宜过多，梁的布置尽可能规则，梁截面尺寸应考虑设置模板的方便，特别是采用钢模板时。
