1.发动机ECM控制电路
如图4-7所示,在点火开关被转到ON(IG)时,电流路线:蓄电池+→FL主熔丝→ST/AM2熔丝→点火开关E23→点火熔丝IGN→发动机控制模块A24插接器28(IGSW)端子。蓄电池电压被施加在ECM的IGSW端子上。ECM的MREL端子所输出信号使电流通向线圈,闭合发动机室J/B(EFI继电器)的触点,从而向ECM的+B或+B2端子供电,即可使发动机控制系统相应的传感器和执行器通电进入工作状态,电流路线:蓄电池+→FL主熔丝→EFI主熔丝→EFI主继电器触点→发动机控制模块(ECM)的+B、+B2端子。
2.VC输出电路
如图4-8所示,蓄电池电压持续生成5V电源,提供给+B(BATT)端子用以运行微处理器。发动机控制模块也通过VC输出电路向传感器供电。ECU也通过VC输出电路向传感器供电(如节气门位置传感器、加速踏板位置传感器等)。

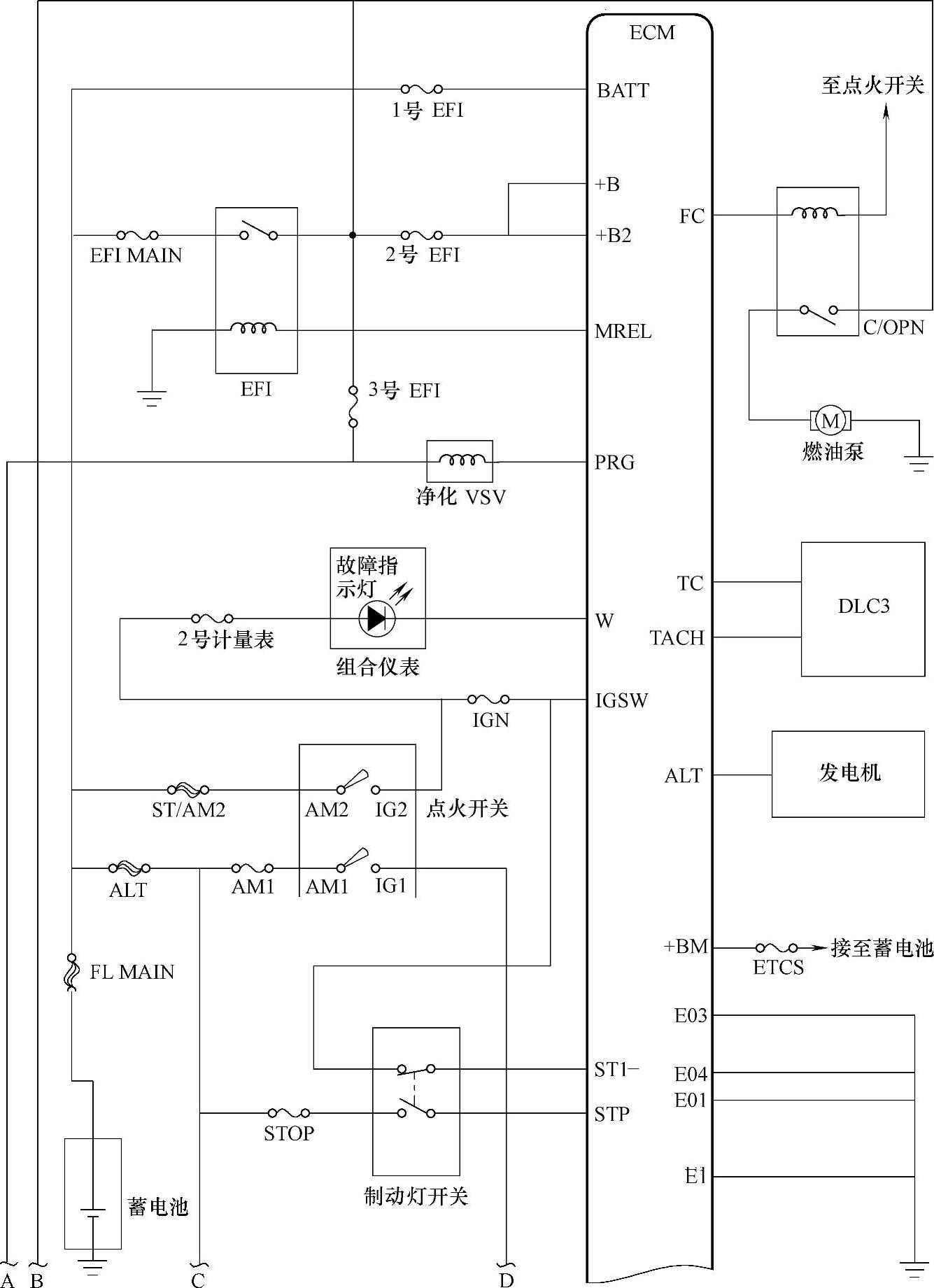

图4-2 丰田凯美瑞发动机电子控制系统电路(不带智能进入和起动系统)(一)
由于发动机控制模块内的微处理器和传感器是由VC电路供电,因此当VC电路短路时,微处理器和传感器被停用。此时,系统不能起动,即使系统出现故障,MIL(故障指示灯)也不会亮起。(https://www.chuimin.cn)
注意:在正常情况下,将点火开关首先转到ON(IG)位置时,MIL将亮起数秒钟。发动机起动后MIL熄灭。

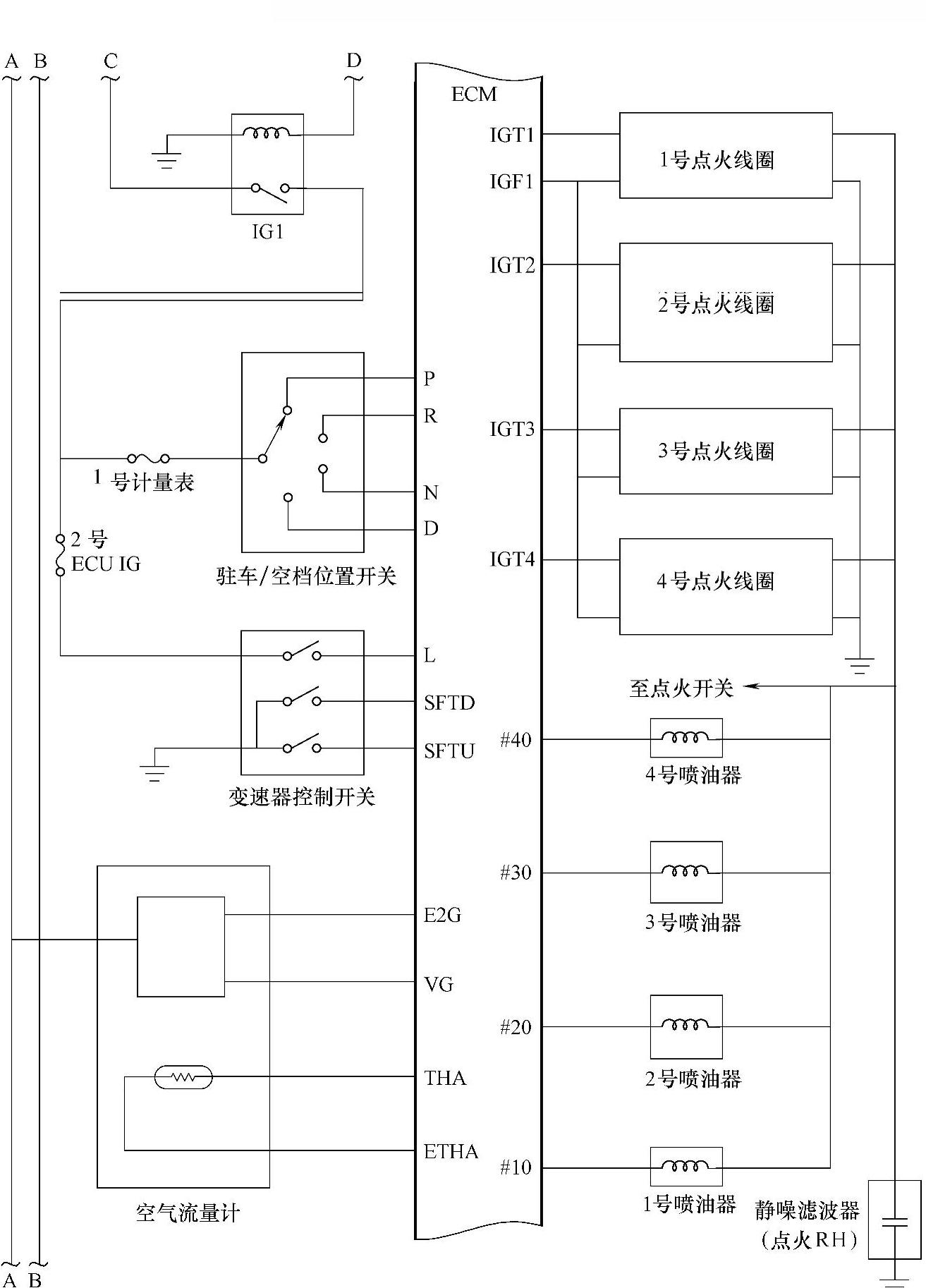

图4-3 丰田凯美瑞发动机电子控制系统电路(不带智能进入和起动系统)(二)
3.故障指示灯(MIL)控制电路
如图4-9所示,故障指示灯用来指示发动机控制模块检测到的车辆故障。将点火开关转到ON(IG)时,向MIL电路供电,发动机控制模块提供电路搭铁来点亮MIL。可对MIL运行进行目视检查:如果将点火开关转到ON(IG)位置,则MIL应亮起,然后熄灭。如果MIL保持亮起或不亮,使用智能测试仪进行故障排除。
