湖南东泓住工科技园区项目装配式公建立面设计
【摘要】：湖南东泓住工科技园区项目位于湖南省郴州市苏仙区五里牌镇,项目基地东南边紧靠资五公路,西南邻五里牌路,东北邻欣荣路,西北邻兴林路。拟建PC生产厂房、办公楼、员工宿舍楼、成品展示区以及配套辅助用房,这里重点分析园区中办公楼立面设计。图4.13办公楼立面方案在目前掌握的各项装配式技术的基础上,建筑、结构、给水排水、暖通、电气之间相互配合,项目有序地正常进行中。办公楼平面布置为独立主楼模式。
湖南东泓住工科技园区项目位于湖南省郴州市苏仙区五里牌镇,项目基地东南边紧靠资五公路(又称工业大道),西南邻五里牌路,东北邻欣荣路,西北邻兴林路。整个地块处于道路设置完善区域,交通便利,配套设施基本完善,供电、给排水、电信、供暖设施齐全。拟建PC生产厂房、办公楼、员工宿舍楼、成品展示区以及配套辅助用房,这里重点分析园区中办公楼立面设计(图4.12)。

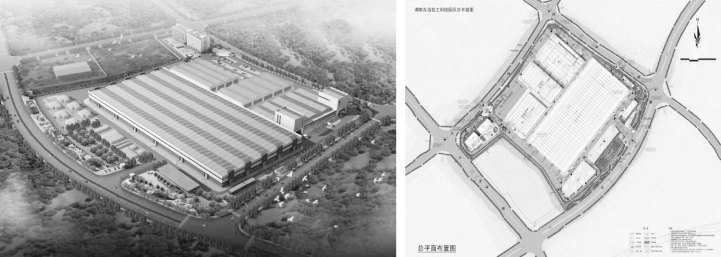

图4.12 园区整体鸟瞰图和总平面图
整个园区建筑风格定为“庄重”“现代”“科技”,建筑色调统一于黑白灰,加以点缀企业标准色——绿色。最初的方案本着大胆、创新的思路出发,运用多种空间组合方法,时尚、科技感表现十足,但企业企图追求更庄重、更稳重的感觉,几轮下来,办公楼最终立面如图4.13所示。
图4.13 办公楼立面方案
在目前掌握的各项装配式技术的基础上,建筑、结构、给水排水、暖通、电气之间相互配合,项目有序地正常进行中(图4.14)。
(1)工程概况。建筑面积:5 922 m2;建筑高度:23.88 m;建筑结构形式:装配整体式框架结构;设计使用合理年限:50年;抗震设防烈度:6度;耐火等级:地上二级,地下一级;屋面防水等级:Ⅰ级;地下防水等级:一级。
(2)平面布置。办公楼平面布置为独立主楼模式。长边朝向为南北向,采用内廊式布局方式,每层设置两个交通核。
(3)功能分区。地下1层为停车库和设备用房,1~6层为办公区。
(4)水平及垂直交通。首层南侧主入口和东侧、西侧楼梯与园区道路水平连通。建筑的垂直交通主要通过电梯、楼梯解决运送问题。(https://www.chuimin.cn)
(5)剖面设计(各房间走道层高、净高)。本项目建筑总高度为23.400 m(结构标高),室内正负零标高相当于绝对标高147.45 m,室内外高差为0.15 m。
图4.14 办公楼建筑构件示意图
错位的开窗形式会有漏水问题,所以第一步就是把错位的窗户对齐布置,在层高3.9 m的情况下,目前的施工工艺水平只能满足每块板的宽度只有3 m,办公楼柱网是8.4 m,因此高3.9 m、宽2.8 m成为此办公楼立面的基本模数尺寸,在此基础上进行开窗样式的变化。变化一是在常规方正、平整的模板上进行立体三维的变形,形成一块块立体模板,立体空间变化越多、越细小,工艺难度越大;变化二是在变化一复杂的立体造型上做减法,达到一般工艺水平能满足的程度;变化三、变化四、变化五是两种模板进行组合的立面效果,这种方式既经济又简单,还容易出效果(图4.15)。
图4.15 办公楼立面变形对比
(a)办公楼开窗形式变化基础;(b)办公楼开窗形式变化(一);(c)办公楼开窗形式变化(二);
图4.15 办公楼立面变形对比(续)
(d)办公楼开窗形式变化(三);(e)办公楼开窗形式变化(四);(f)办公楼开窗形式变化(五)
