1.组装方法

选择构件组装方法时，必须根据构件的结构特性和技术要求，结合制造厂的加工能力、机械设备等情况，选择能有效控制组装精度、耗工少、效益高的方法进行。也可根据表6-1进行选择。

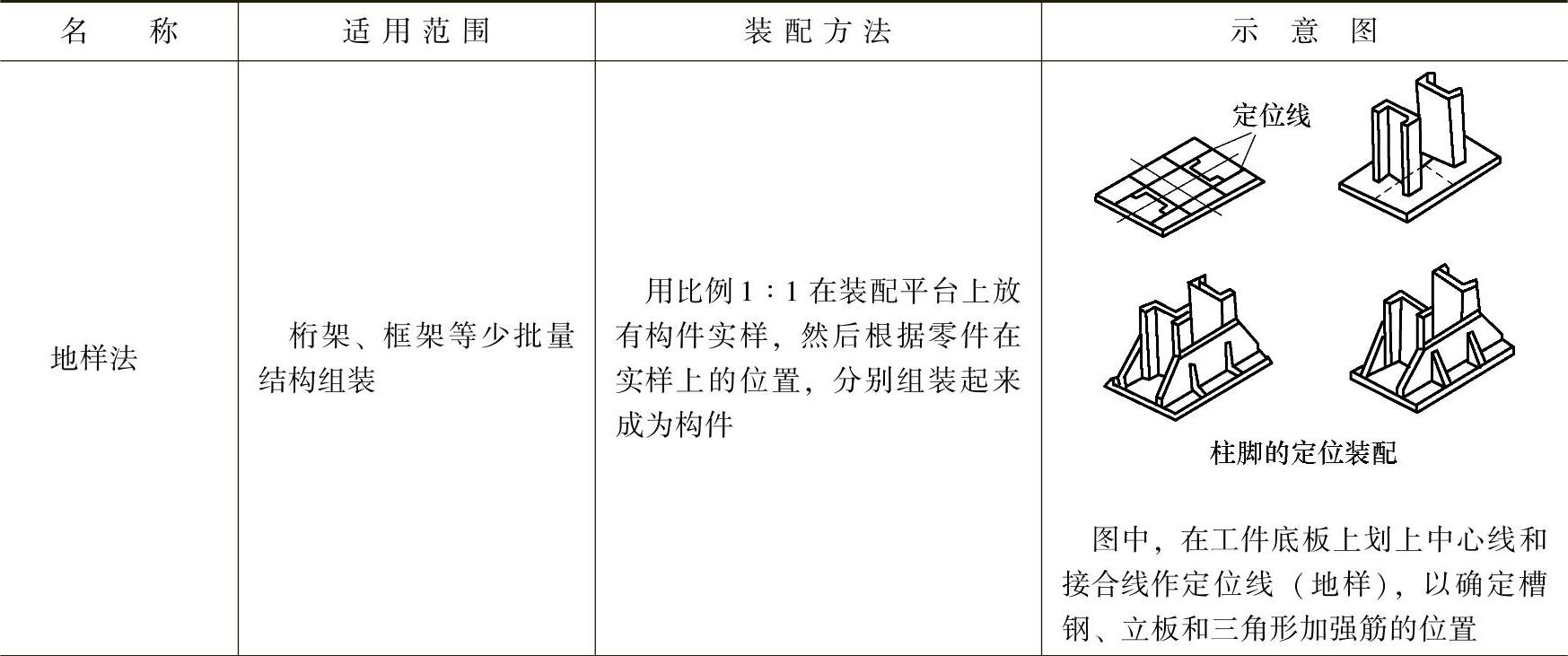

表6-1 钢结构件组装方法

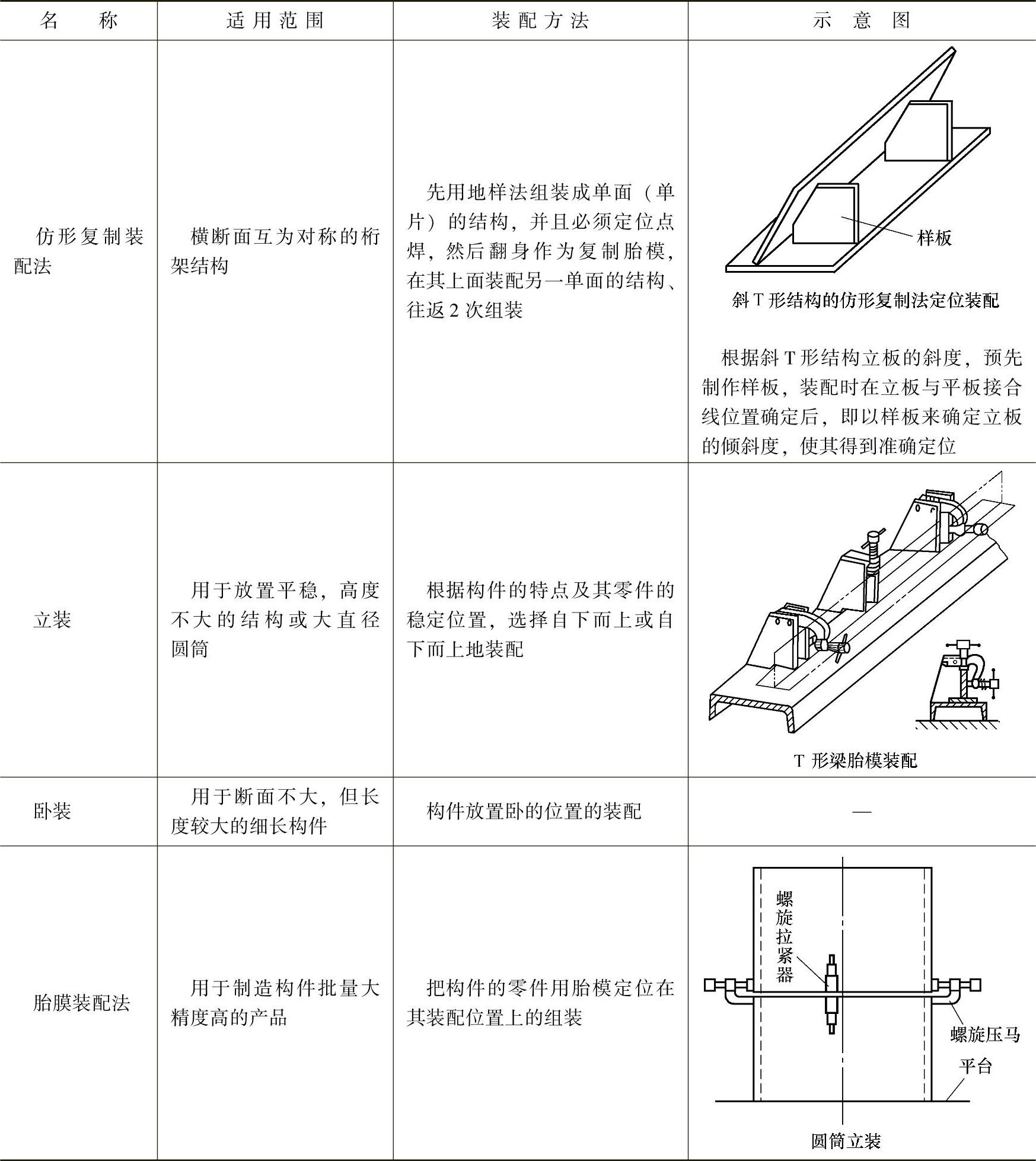

（续）

注：在布置拼装胎模时必须注意各种加工余量。

2.钢构件组装一般要求

（1）构件组装前，组装人员应熟悉施工详图、组装工艺及有关技术文件的要求，检查组装用的零部件的材质、规格、外观、尺寸、数量等均应符合设计要求。构件组装应根据设计要求、构件形式、连接方式、焊接方法和焊接顺序等确定合理的组装顺序。

（2）组装焊接处的连接接触面及沿边缘30～50mm范围内的铁锈、毛刺、污垢等，应在组装前清除干净。

（3）板材、型材的拼接应在构件组装前进行；构件的组装应在部件组装、焊接、校正并经检验合格后进行。构件应在组装完成并经检验合格后再进行焊接。构件的隐蔽部位应在焊接和涂装检查合格后封闭；完全封闭的构件内表面可不涂装。

（4）构件组装的尺寸偏差，应符合设计文件和现行国家标准《钢结构工程施工质量验收规范》（GB 50205—2001）的有关规定。

（5）焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。箱形构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于200mm；侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。

（6）设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。钢管接长时，相邻管节或管段的纵向焊缝应错开，错的最小距离（沿弧长方向）不应小于钢管壁厚的5倍，且不应小于200mm。钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定：

1）当钢管直径d≤500mm时，不应小于500mm。

2）当钢管直径500mm＜d≤1000mm，不应小于直径d。

3）当钢管直径d＞1000mm时，不应小于1000mm。

4）当钢管采用卷制方式加工成型时，可有若干个接头。

（7）构件组装间隙应符合设计和工艺文件要求，当设计和工艺文件无规定时，组装间隙不宜大于2.0mm。设计要求起拱的构件，应在组装时按规定的起拱值进行起拱，起拱允许偏差为起拱值的0～10%，且不应大于10mm。设计未要求但施工工艺要求起拱的构件，起拱允许偏差不应大于起拱值的±10%，且不应大于±10mm。

（8）桁架结构组装时，杆件轴线交点偏移不应大于3mm。构件端部铣平后顶紧接触面应有75%以上的面积密贴，应用0.3mm的塞尺检查，其塞入面积应小于25%，边缘最大间隙不应大于0.8mm。

（9）拆除临时工装夹具、临时定位板、临时连接板等，严禁用锤击落，应在距离构件表面3～5mm处采用气割切除，对残留的焊疤应打磨平整，且不得损伤母材。
