【摘要】：压型钢板在施工期间同时起永久性模板作用，可防止漏浆并减少支拆模工作，加快施工速度。

1.组合楼层的构造

高层钢结构建筑的楼面一般均为钢-混凝土组合结构，而且多数是用压型钢板与钢筋混凝土组成的组合楼层，其构造形式为：压型板+栓钉+钢筋+混凝土。这样楼层结构由栓钉将钢筋混凝土压型钢板和钢梁组合成整体。压型钢板在施工期间同时起永久性模板作用，可防止漏浆并减少支拆模工作，加快施工速度。压型板在钢梁上搁置情况如图8-10所示。

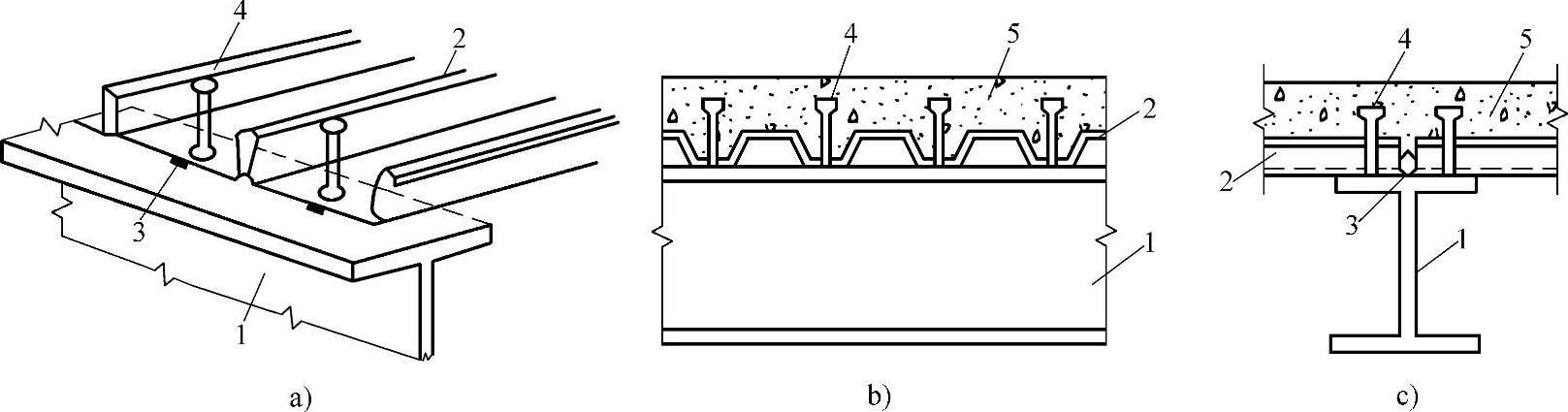

图8-10 压型钢板搁置在钢梁上

a）示意图 b）侧视图 c）剖面图

1—钢梁 2—压型板 3—点焊 4—剪力栓 5—楼板混凝土

2.支撑的设置技巧

因结构梁是由钢梁通过剪力栓与混凝土楼面结合而成的组合梁，在浇筑混凝土并达到一定强度前，抗剪强度和刚度较差，为解决钢梁和永久模板的抗剪强度，不足以支承施工期间楼面混凝土的自重问题，通常需设置简单钢管排架支撑或桁架支撑。通常采用连续四层楼面支撑的方法，使四个楼面的结构梁共同支撑楼面混凝土的自重，如图8-11所示。

图8-11 楼面支撑压型板形式

a）用排架支撑 b）用桁架支撑 c）钢梁焊接桁架

1—楼板 2—钢梁 3—钢管排架 4—支点木 5—梁中顶撑 6—托撑 7—钢桁架 8—钢柱 9—腹杆

3.栓钉焊接

（1）栓钉的规格

栓钉是组合楼层结构的剪力连接件，用来传递水平荷载到梁柱框架上，其规格、数量由楼面与钢梁连接处的剪力大小确定。栓钉直径有13mm、16mm、19mm、22mm四种。栓钉、焊接药座和焊接参数见表8-2。

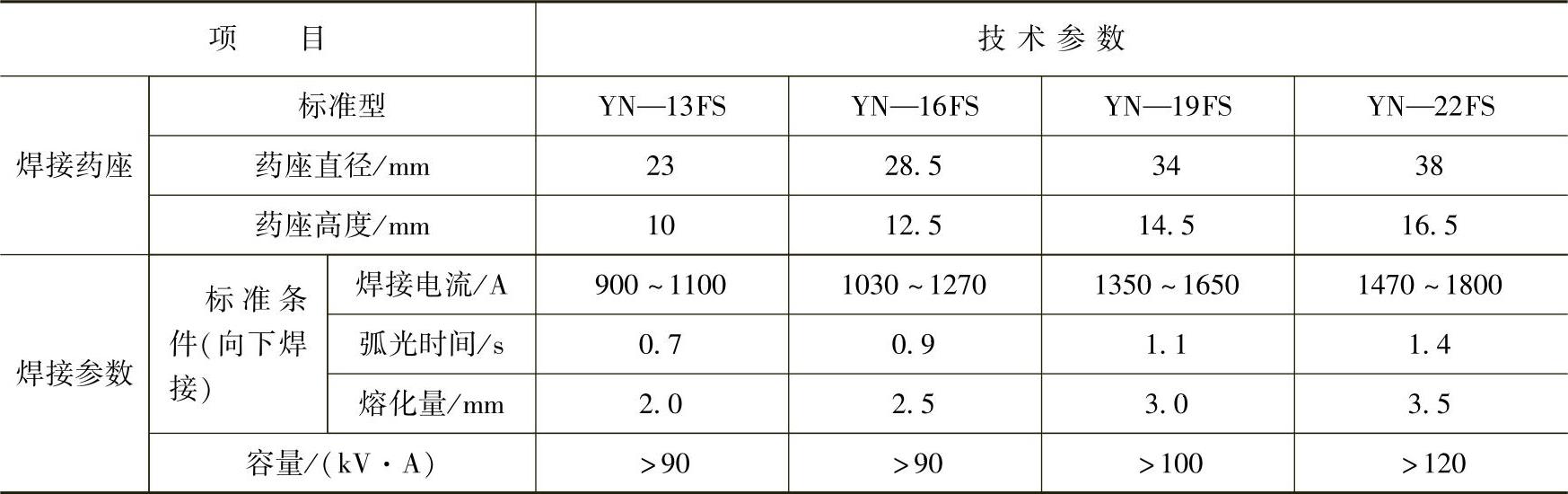

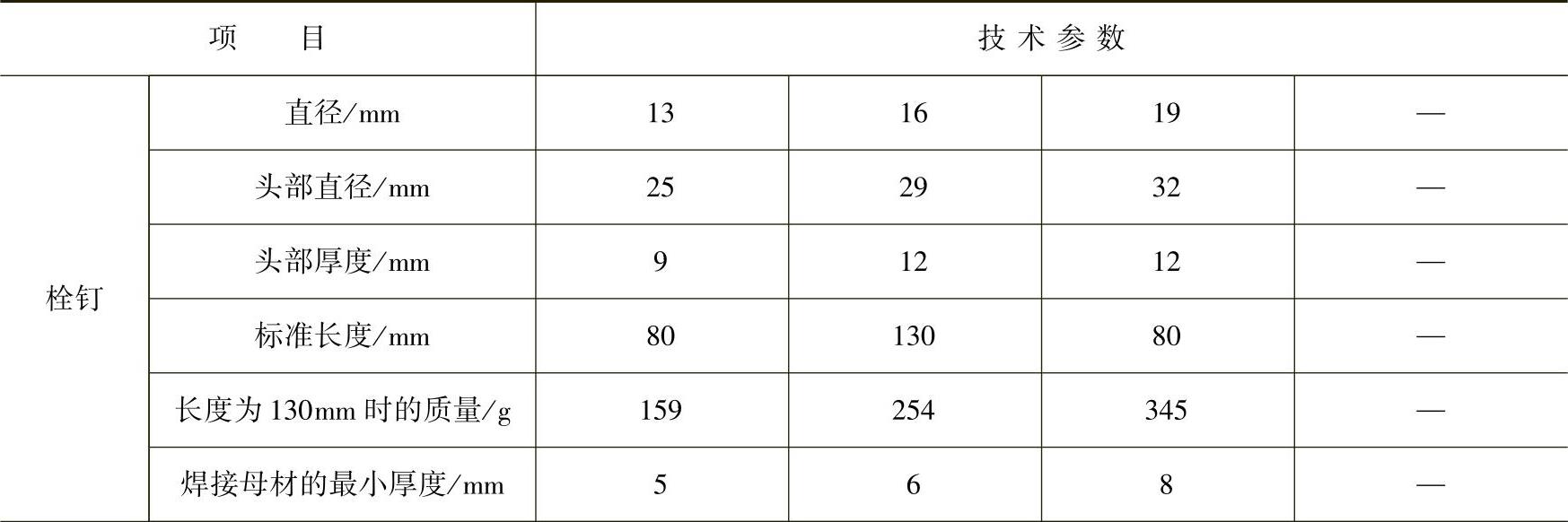

表8-2 栓钉、焊接药座和焊接参数表

（续）

（2）栓钉直径及间距

栓钉直径及间距应遵守下列规定：

1）当栓钉焊于钢梁受拉翼缘时，其直径不得大于翼缘厚度的1.5倍；当栓钉焊于无拉应力部位时，其直径不得大于翼缘板厚度的2.5倍。

2）当栓钉沿梁轴线方向布置时，其间距不得小于5d（d为栓钉的直径）；当栓钉垂直于轴线布置时，其间距不得小于4d，边距不得小于35mm。

3）当栓钉穿透钢板焊于钢梁时，其直径不得小于19mm，焊后栓钉高度应大于压型钢板波高加30mm。

4）栓钉顶面的混凝土保护层厚度不应小于15mm。

5）对穿透压型钢板跨度小于3m的板，栓钉直径应为13mm或16mm；跨度为3～6m时，栓钉直径应为16mm或19mm；跨度大于6m的板，栓钉直径应为19mm。

6）对已焊好的栓钉，若有直径不一、间距位置不准，应打掉重新按设计焊好。

（3）栓钉焊接要求

栓钉焊接应符合下列规定：

1）栓焊工必须经过平焊、立焊、仰焊位置专业培训取得合格证的，才能做相应技术施焊。

2）栓钉应采用自动定时的栓焊设备进行施焊，栓焊机必须连接在单独的电源上，电源变压器的容量应在100～250kV·A，容量应随焊钉直径的增大而增大，各项工作指数、灵敏度及精度要可靠。

3）栓钉材质应合格，无锈蚀、氧化皮、油污、受潮，端部无涂漆、镀锌或镀镉等。焊钉焊接药座施焊前必须严格检查，不得使用焊接药座破裂或缺损的栓钉。被焊母材必须清理表面氧化皮、锈、受潮、油污等，被焊母材低于-18℃或遇雨雪天气不得施焊，必须焊接时要采取有效的技术措施。

4）对穿透压型钢板焊于母材上时，焊钉施焊前应认真检查压型钢板是否与母材点固焊牢，其间隙控制在1mm以内。被焊压型钢板在栓钉位置有锈或镀锌层，应采用角向砂轮打磨干净。

瓷环几何尺寸要符合设计要求，破裂和缺损瓷环不能用，若瓷环已受潮，要经过250℃烘焙1h后再用。

焊接时应保持焊枪与工件垂直，直至焊接金属凝固。焊接完成后，应进行外观检验，其判定标准及允许偏差见表8-3。

表8-3 外观检查的判定标准、允许偏差和检验方法

（4）栓钉焊后处理

栓钉焊接完成后，仍需进行弯曲处理，其要求如下：

1）栓钉焊于工件上，经外观检查合格后，应在主要构件上逐批抽1%打弯15°检验，如果焊钉根部无裂纹则认为通过弯曲检验，否则抽2%检验，如果其中1%不合格，则对此批焊钉逐个检验，打弯栓钉可不调直。

2）对不合格焊钉打掉重焊，被打掉栓钉底部不平处要磨平，母材损伤凹坑补焊好。

3）若焊脚不足360°，可用合适的焊条手工焊修，并做30°弯曲试验。
