【摘要】：高强度螺栓连接施工前，应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工。扭剪型高强度螺栓如图4-3b所示，在施工前，应按出厂批复验高强度螺栓连接副的紧固轴力，每批复检八套，八套紧固预拉力的平均值和标准偏差应符合规定。高强度螺栓应在构件安装精度调整后进行拧紧。高强度螺栓现场安装时应能自由穿入螺栓孔，不得强行穿入。

高强度螺栓连接施工前，应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工。大六角头高强度螺栓如图4-3a所示，在施工前，应按出厂批复验高强度螺栓连接副的扭矩系数，每批复检八套，八套扭矩系数的平均值应在0.110～0.150范围之内，其标准偏差小于或等于0.010。扭剪型高强度螺栓如图4-3b所示，在施工前，应按出厂批复验高强度螺栓连接副的紧固轴力，每批复检八套，八套紧固预拉力的平均值和标准偏差应符合规定。

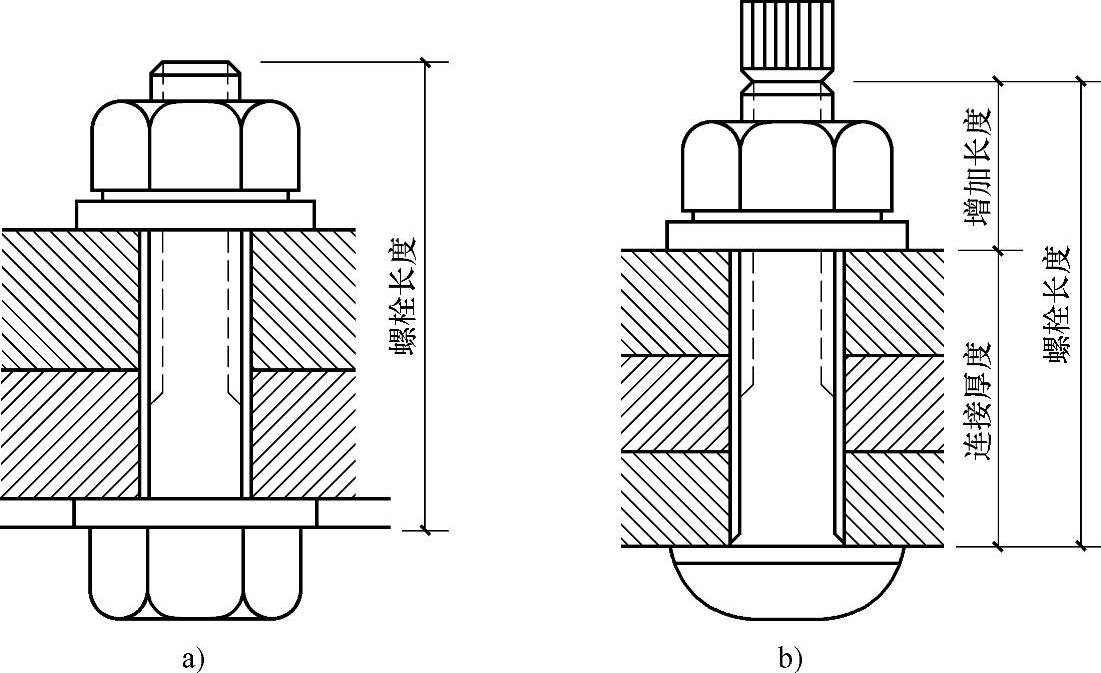

图4-3 高强度螺栓构造

a）大六角头高强度螺栓 b）扭剪型高强度螺栓

高强度螺栓连接应在其结构架设调整完毕后，再对接合件进行矫正，消除接合件的变形、错位和错孔。板束接合摩擦面贴紧后，进行安装高强度螺栓，且螺栓螺纹外露长度应为2～3个螺距，其中允许有10%的螺栓螺纹外露一个螺距或四个螺距。为了接合部板束间摩擦面贴紧、结合良好，先用临时普通螺栓和手动扳手紧固，达到贴紧为止。

（1）高强度螺栓安装时应先使用安装螺栓和冲钉。在每个节点上穿入的安装螺栓和冲钉数量，应根据安装过程所承受的荷载计算确定，并应符合下列规定：

1）不应少于安装孔总数的1/3。

2）安装螺栓不应少于2个。

3）冲钉穿入数量不宜多于安装螺栓数量的30%。

4）不得用高强度螺栓兼做安装螺栓。

（2）高强度螺栓应在构件安装精度调整后进行拧紧。高强度螺栓安装应符合下列规定：

1）扭剪型高强度螺栓安装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。

2）大六角头高强度螺栓安装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。

高强度螺栓现场安装时应能自由穿入螺栓孔，不得强行穿入。螺栓不能自由穿入时，可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔，扩孔数量应征得设计单位同意，修整后或扩孔后的孔径不应超过螺栓直径的1.2倍。
