【摘要】:图1-60 剖切符号剖面图中室内外的地面线用加粗实线表示。

1.剖面图的形成

剖面图是一种不同于三面投影图的新的图示方法。剖面图首先是假想将物体切开,然后将处在观察者和剖切面之间的部分移去,将其余的部分向投影面投射,用所得到的图形来表达物体内部的构造或断面形状。

2.剖切符号

剖切符号主要是由剖切位置线(表示剖切平面剖切到的位置的线)、剖切方向线(表示剖切以后向哪个方向看的线)以及剖面编号(是指剖面图按顺序编的号)组成的,如图1-60所示。

3.剖面图的表示方法

剖面图除了画出剖切面切到部分的图形外,还应画出沿投射方向看到的部分,被剖切面切到部分的轮廓线应采用粗实线绘制,在剖切面与物体接触的部分上画相应的剖面材料图例,剖切面没有切到、但沿投射方向可以看到的部分,应采用中实线绘制。剖面图的具体规定主要有:

(1)剖面图中的定位轴线一般只画出两端的轴线及其编号,以便与平面图对照。

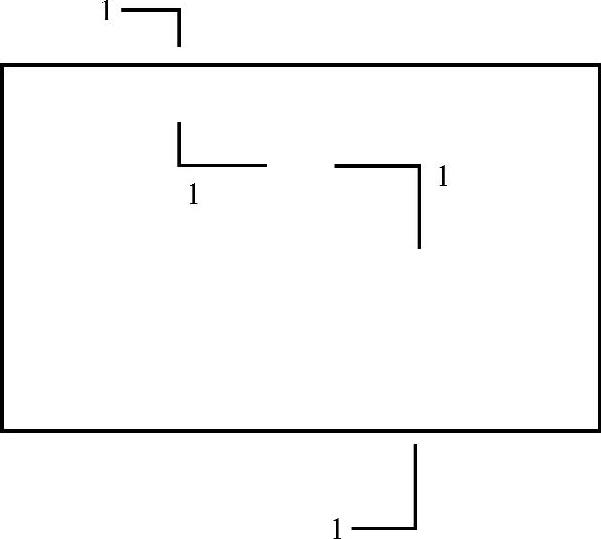

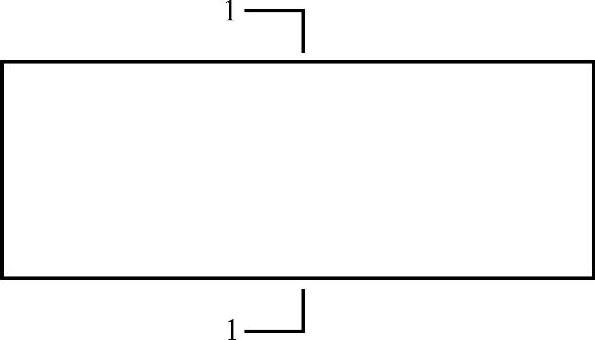

图1-60 剖切符号

(2)剖面图中室内外的地面线用加粗实线表示。剖到的墙身、楼板、屋面板、楼梯段或楼梯平台等轮廓线应采用粗实线表示,未剖切到但可见的门窗洞、楼梯段、楼梯扶手以及内外墙的轮廓线用中粗实线表示。门、窗、扇及其分格线,水斗及雨水管等用细实线表示。尺寸线、尺寸界线、引出线以及标高符号按规定画成细实线。

(3)在1∶100的剖面图中,剖切到的砖墙和钢筋混凝土的材料图例画法与1∶100的平面图相同。

(4)建筑剖面图中,必须标注垂直尺寸和标高。外墙的高度尺寸通常标注三道:最外侧一道为室外地面以上的总高尺寸,即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等的尺寸,同时还应注明室内外地面的高差尺寸;里面一道为门窗洞及洞间墙的高度尺寸;此外,还应标注某些局部尺寸,如室内门窗洞、窗台的高度及不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须标注出。在建筑剖面图上,室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。

4.剖面图的种类

(1)全剖图

全剖图是指用一个平行于投影面的剖切平面将物体完全剖开得到的剖面图。剖面图通常适用于外形比较简单而内部结构比较复杂的建筑,如图1-61所示。(https://www.chuimin.cn)

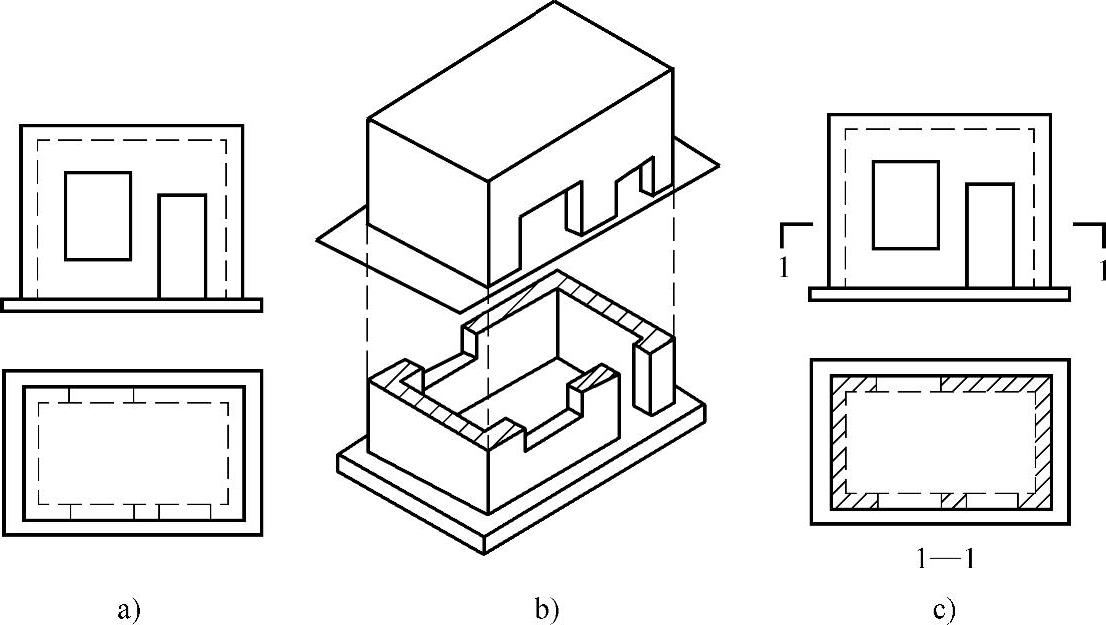

图1-61 全剖图

(2)半剖图

半剖图是指当物体对称时以中心线为界,一半画成剖视,反应内部结构;一半画成视图,反映外形的剖面图,如图1-62所示。

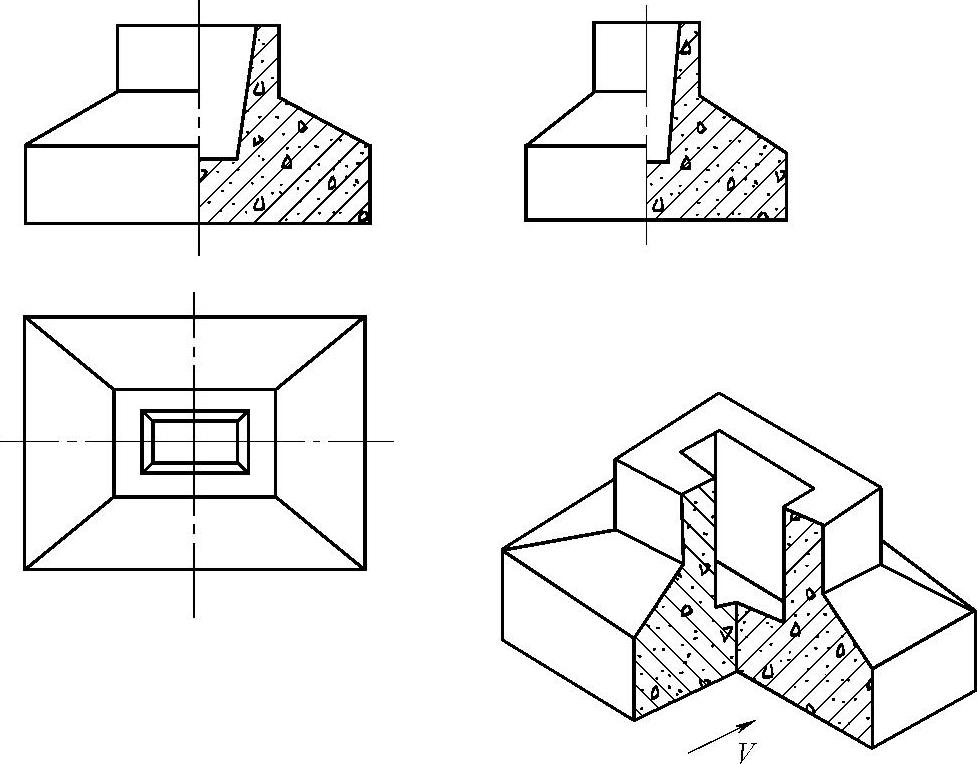

图1-62 半剖图

(3)局部剖图

局部剖图是指当物体形状较为复杂或者不方便进行全剖时,可保留投影图的大部分,只将形体的局部画成剖视的剖面图,如图1-63所示。局部剖视是采用波浪线来分界,且波浪线不应与任何图线重合,不得超出图形轮廓线之外,并应画在物体的实体部分上,局部剖通常运用在结构的独立柱基础详图中。

(4)阶梯剖图

阶梯剖图是指采用两个或两个以上相互平行的剖切平面将物体进行剖切,所得到的剖面图。剖切面的转角处必须是直角,不应画出转折处的分界线,转折处不应与图形上的轮廓线重合,如图1-64所示。

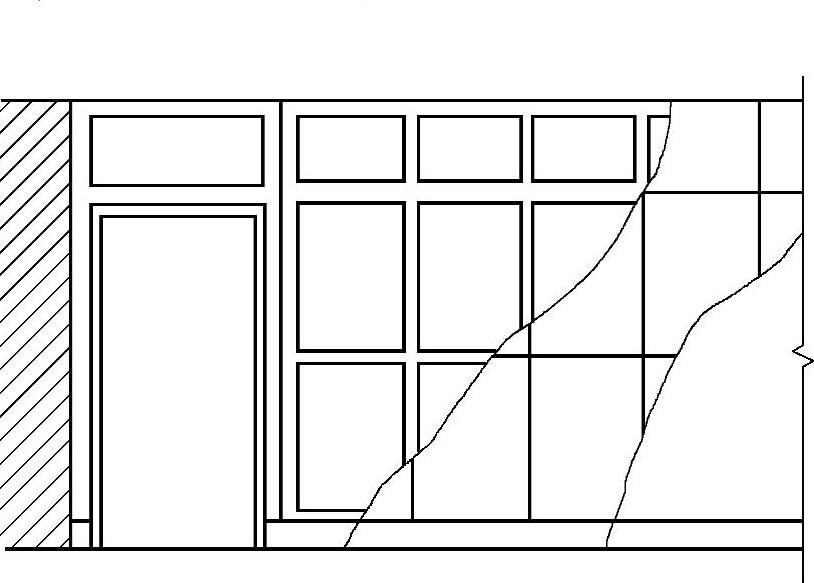

图1-63 局部剖图


图1-64 阶梯剖图
