随着科学技术的不断进步及电子技术的迅猛发展，水准仪正从光学时代跨入到电子时代，电子水准仪的主要优点：

（1）操作简捷，自动观测和记录，并立即用数字显示测量结果。

（2）整个观测过程在几秒钟内即可完成，从而大大减少观测错误和误差。

（3）仪器还附有数据处理器及与之配套的软件，从而可将观测结果输入计算机后进行处理，实现测量工作自动化和流水线作业，大大提高功效。可以预言，电子水准仪将成为水准仪研制和发展的方向，随着价格的降低必将日益普及开来，成为光学水准仪的换代产品。

1.电子水准仪的观测精度

电子水准仪的观测精度高，如瑞士徕卡公司开发的NA2000型电子水准仪的分辨力为0.1mm，每千米往返测得高差中数的偶然中误差为2.0mm；NA3003型电子水准仪的分辨力为0.01mm，每千米往返测得高差中数的偶然中误差为0.4mm。NA3003型电子水准仪外形如图8-38所示。

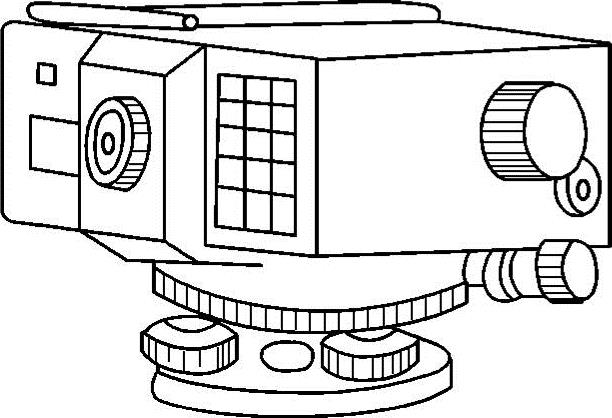

图8-38 NA3003型电子水准仪

2.电子水准仪测量原理简述(https://www.chuimin.cn)

与电子水准仪配套使用的水准尺为条形编码尺，通常由玻璃纤维或铟钢制成，如图8-39所示。在电子水准仪中装置有行阵传感器，它可识别水准标尺上的条形编码。电子水准仪摄入条形编码后，经处理器转变为相应的数字，再通过信号转换和数据化，在显示屏上直接显示中丝读数和视距。

3.电子水准仪的使用

NA2000电子水准仪用15个键的键盘和安装在侧面的测量键来操作。有两行LCD显示器显示给使用者，并显示测量结果和系统的状态。

观测时，电子水准仪在人工完成安置与粗平、瞄准目标（条形编码水准尺）后，按下测量键后约3～4s即显示出测量结果。其测量结果可储存在电子水准仪内或通过电缆连接存入机内记录器中。

另外，观测中如水准标尺条形编码被局部遮挡小于30%，仍可进行观测。

图8-39 条码水准尺与望远镜视场示意
