当已知高程的水准点距欲测定高程点较远或高差很大时，就需要在两点间加设若干个立尺点，分段设站，连续进行观测。

如图8-20所示，已知水准点BM_A的高程为H_A，现欲测定B点的高程H_B，由于A、B两点相距较远，需分段设站进行测量，具体施测步骤如下。

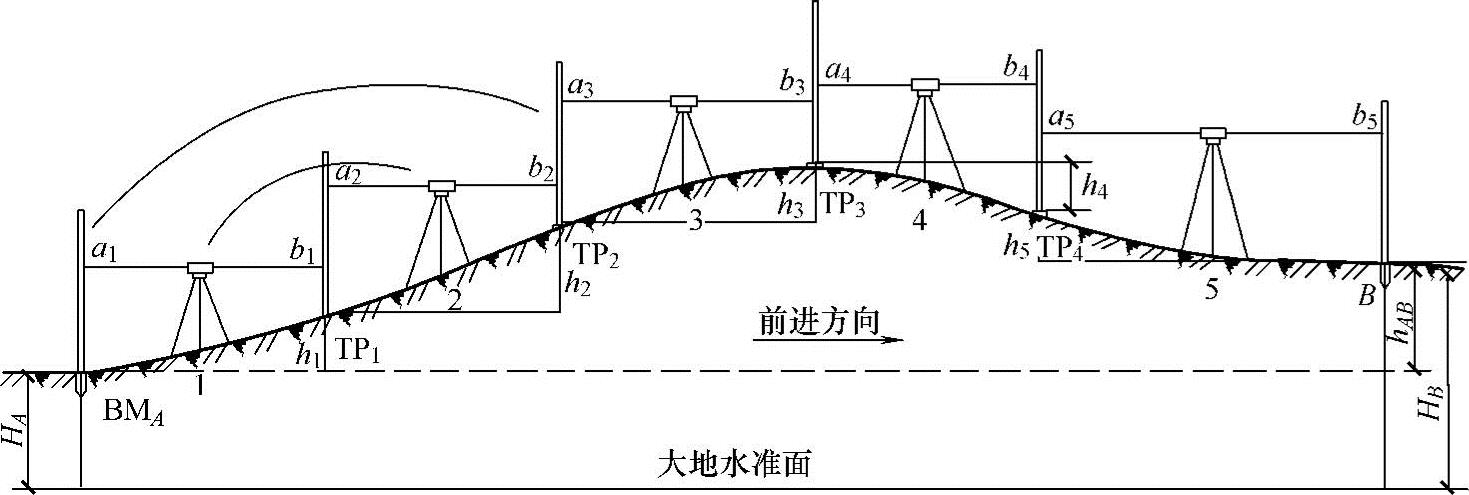

图8-20 水准测量的施测

1.观测与记录

（1）在BM_A点立直水准尺作为后视尺，在路线前进方向适当位置处设转点TP₁，安放尺垫，在尺垫上立直水准尺作为前视尺。

（2）在BM_A点和TP₁两点大致中间位置1处安置水准仪，使圆水准器气泡居中。

（3）瞄准后视尺，转动微倾螺旋，使水准管气泡严格居中，按中丝读取后视读数a₁=1.453m，记入水准测量手簿（表8-1）第3栏内。

（4）瞄准前视尺，转动微倾螺旋，使水准管气泡严格居中，读取前视读数1=0.873m，记入表8-1第4栏内。计算该站高差h₁=a₁-b₁=0.580m，记入表8-1第5栏内。

（5）将BM_A点水准尺移至转点TP₂上，转点TP₁上的水准尺不动，水准仪移至TP₁和TP₂两点大致中间位置2处，按上述相同的操作方法进行第二站的观测。如此依次操作，直至终点B为止。其观测记录见表8-1。

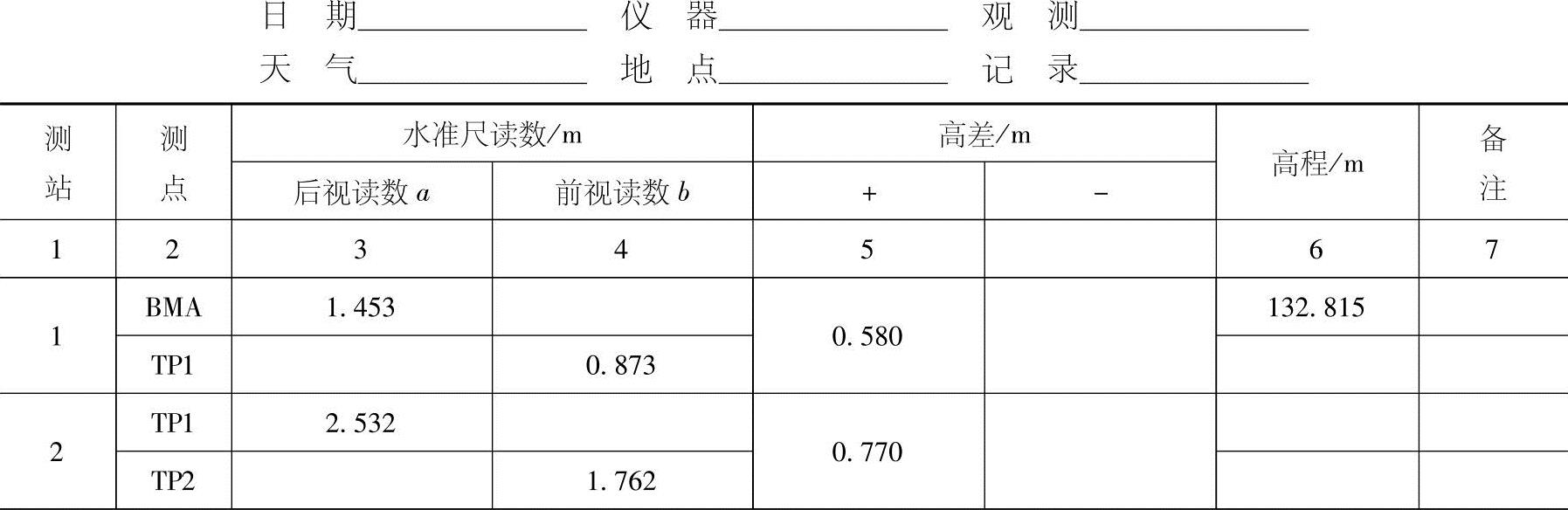

表8-1 水准测量手簿

（续）

2.计算与计算检核

（1）计算。每一测站都可测得前、后视两点的高差，即(https://www.chuimin.cn)

将上述各式相加，得

h_AB=∑h=∑a-∑b

则B点高程为

H_B=H_A+h_AB=H_A+∑h

（2）计算检核。为了保证记录表中数据的正确，应对记录表中计算的高差和高程进行检核，即后视读数总和减前视读数总和、高差总和、B点高程与A点高程之差，这三个数值应相等。否则，计算有错。例如表8-1中

∑a-∑b=7.251m-6.057m=+1.194m

∑h=2.687m-1.493m=+1.194m

h_AB=H_B-H_A=134.009m-132.815m

=+1.194m

3.水准测量的测站检核

如上所述，B点的高程是根据A点的已知高程和转点之间的高差计算出来的。如果其中间测错任何一个高差，B点的高程就不正确。因此，对每一站的高差，为了保证其正确性，必须进行检核，这种检核称为测站检核。测站检核通常采用变动仪器高法或双面尺法。

（1）变动仪器高法。此法是在同一个测站上用两次不同的仪器高度，测得两次高差进行检核。即测得第一次高差后，改变仪器高度（大于10cm），再测一次高差。两次所测高差之差不超过容许值（例如等外水准测量容许值为±6mm），则认为符合要求。取其平均值作为该测站最后结果，否则须重测。

（2）双面尺法。此法是仪器的高度不变，而分别对双面水准尺的黑面和红面进行观测。这样可以利用前、后视的黑面和红面读数，分别算出两个高差。在理论上这两个高差应相差100mm（因为一对双面尺的尺常数分别为4.687m和4.787m），如果不符值不超过规定的限差（例如四等水准测量容许值为±5mm），取其平均值作为该测站最后结果，否则须重测。
