组件产品详细基本参数表格优化
【摘要】：表6-8组件详细参数及示意图组件参数见表6-9。表6-9组件参数表说明：组件测试条件均在符合GB/T 6495.1—1996标准的A级模拟器，在标准试验条件下进行。太阳能电池组件抗冲击性能佳，符合IEC国际标准。太阳能电池组件输出为PV-JB/2型接线盒，耐老化，防水防潮性能好。接线盒内带有旁路二极管能减少局部阴影而引起的损害。图6-3组件实物图

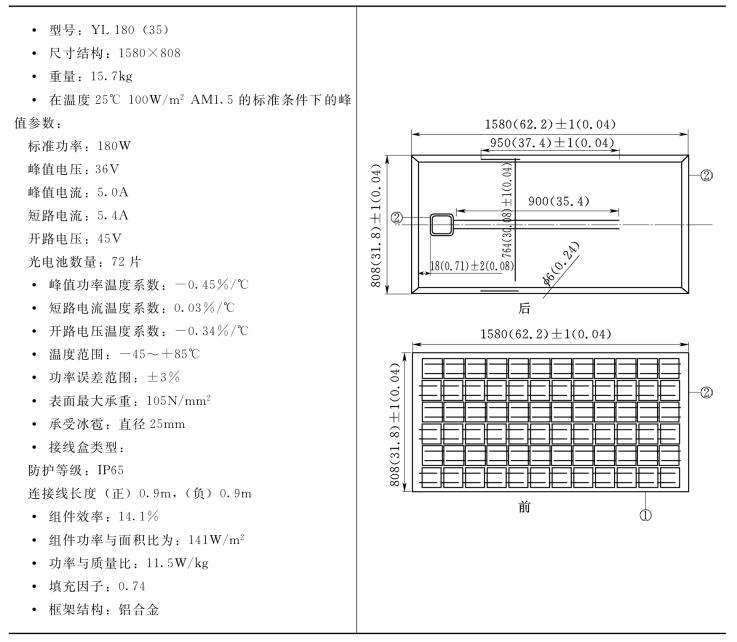

表6-8 组件详细参数及示意图
组件参数见表6-9。
表6-9 组件参数表
说明：组件测试条件均在符合GB/T 6495.1—1996标准的A级模拟器，在标准试验条件下（电池温度：25±2℃，辐照度：1000W/m2，标准太阳光谱辐照度符合GB/T 6495.3—1996规定）进行。绝缘试验、温度系数的测量、额定工作温度的测量、额定工作温度下的性能、低辐照度下的性能、室外曝露试验、热斑耐久实验、紫外试验、热循环试验、湿—冷试验、湿—热试验、引线端强度试验、扭曲试验、机械载荷试验、冰雹试验均严格按符合GB/T 9535—1998规定的条件进行。

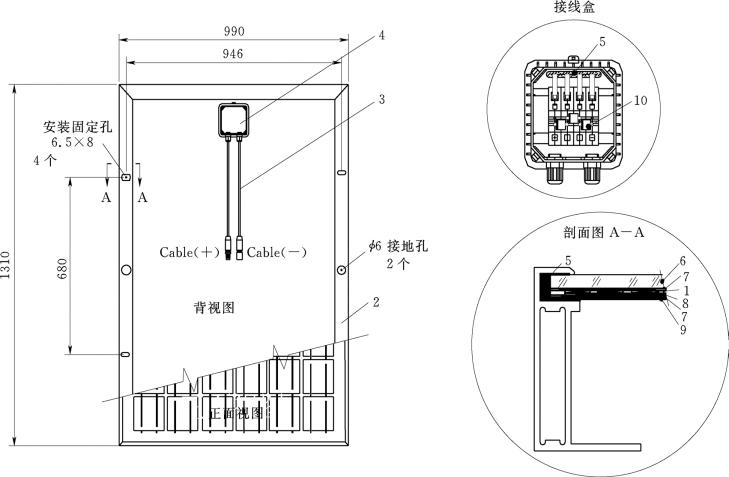

组件的结构如图6-2所示。(https://www.chuimin.cn)
图6-2 组件结构示意图
1—太阳能电池片；2—铝边框；3—接插件；4—接线盒；5—焊带；6—钢化玻璃；7—EVA；8—玻璃纤维；9—TPT背板；10—旁路二极管
太阳能电池组件内部采用电池片串联组合，电极连线采用铜基体镀锡层带，双电极引出，充分保证大电流通过时的低阻性，有利于功率输出。太阳能电池组件抗冲击性能佳，符合IEC国际标准。采用轻便的阳极氧化铝合金框架，上面有4个安装孔，2个接地孔，便于安装和接地。太阳能电池组件输出为PV-JB/2型接线盒，耐老化，防水防潮性能好。接线盒内带有旁路二极管能减少局部阴影而引起的损害。组件实物见图6-3。
图6-3 组件实物图
