螺栓结构安装图解初学者必读

2025-09-29 理论教育版权反馈

【摘要】：螺栓结构及安装，如图5-24所示。图5-24螺栓结构及安装示意图水泥屋顶——自重式支架安装，如图5-25所示。4）使用M10×40六角头螺栓将三角背梁、三角斜梁相互连接与三角底梁固定。6）安装横梁，使用M10×40外六角螺栓组合固定，并在横梁内加止动垫片。跨距小于3000mm时，该跨不安装拉杆与后斜撑。

（1）螺栓结构及安装，如图5-24所示。

pagenumber_ebook=176,pagenumber_book=170

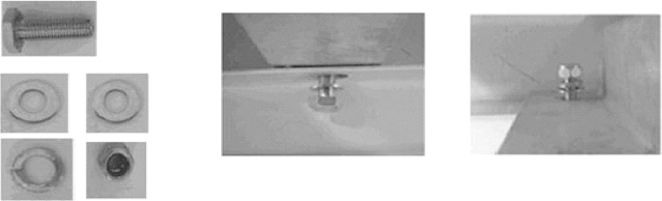

图5-24　螺栓结构及安装示意图

（2）水泥屋顶——自重式支架安装，如图5-25所示。

pagenumber_ebook=176,pagenumber_book=170

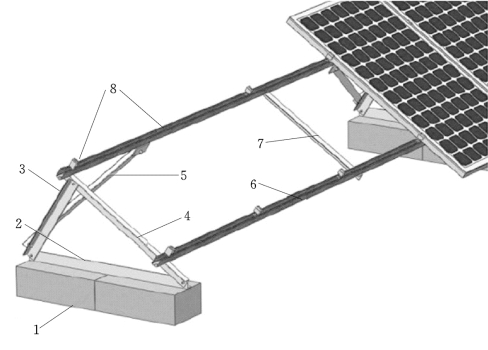

图5-25　水泥屋顶——自重式支架安装示意图

1—负重部件：用于增加整体重量；2—三角底梁：用于形成主支撑框架；3—三角背梁：用于形成主支撑框架；4—三角斜梁：用于形成主支撑框架；5—后斜撑：用于支撑横梁；6—横梁：固定支撑光伏组件；7—拉杆：将横梁连接为整体；8—压块组件：固定光伏组件

其中部分零部件如图5-26所示。

平面屋顶安装系统适合户外或平面屋顶荷载量较大的情况下使用，安装流程如下：

pagenumber_ebook=177,pagenumber_book=171

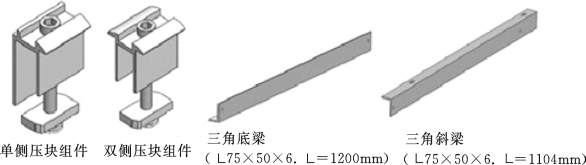

图5-26　系统零部件示意图

1）预制好水泥负重块。

2）在平面陆地上铺放水泥基础，将支架固定在水泥基础上。

3）在水泥负重块上安三脚底梁。

4）使用M10×40六角头螺栓将三角背梁、三角斜梁相互连接与三角底梁固定。

5）依次将所有的支撑柱都安装好。

6）安装横梁，使用M10×40外六角螺栓组合固定，并在横梁内加止动垫片（图5-27）。

pagenumber_ebook=177,pagenumber_book=171

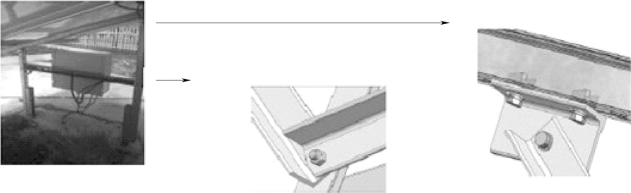

图5-27　横梁安装示意图(https://www.chuimin.cn)

pagenumber_ebook=177,pagenumber_book=171

图5-28　三角支架上安装横梁示意图

7）依次在三角支架上装好横梁，如图5-28所示，螺栓组合固定，并在横梁内加止动垫片。

8）在三角背梁上安装好斜撑，用后斜撑支撑件与横梁相连，使用M10×40螺栓固定，与横梁连接时加止动垫片（图5-29）。

9）在每跨居中位置用拉杆将两横梁连接，用M10×40螺栓、止动垫片固定，如图5-30所示。跨距小于3000mm时，该跨不安装拉杆与后斜撑。

10）将长条螺母插入横梁中，移动到适当位置，配合单侧压块将组件固定，如图5-31所示。

11）C型钢横梁需要加长时采用横梁连接片连接，使用M10×40螺栓、止动垫片固定，如图5-32所示。

12）依次将其余光伏组件固定好，如图5-33所示。

pagenumber_ebook=178,pagenumber_book=172

图5-29　后斜撑支撑件与横梁连接示意图

pagenumber_ebook=178,pagenumber_book=172

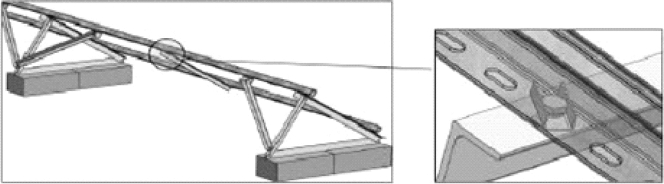

图5-30　每跨中间的拉杆示意图

pagenumber_ebook=178,pagenumber_book=172

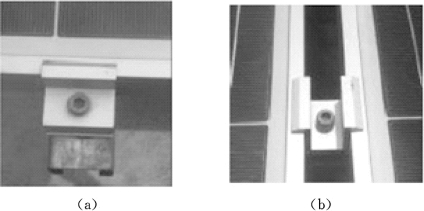

图5-31　压块安装示意图

（a）单侧压块的安装；（b）双侧压块的安装

pagenumber_ebook=178,pagenumber_book=172

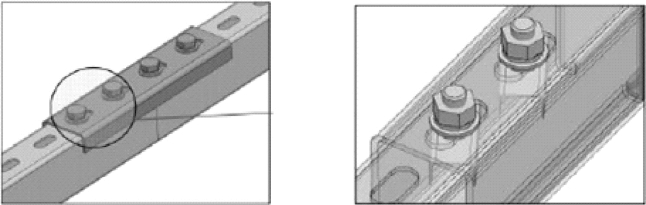

图5-32　C型钢横梁加长安装示意图

pagenumber_ebook=179,pagenumber_book=173

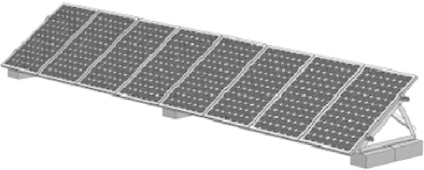

图5-33　光伏阵列安装效果图
