表面抛光 铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。脱脂 铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。碱腐蚀 铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。......
2025-09-29
氧化铝制隔热产品优化
【摘要】：参照山东第二耐火材料厂的企业标准，氧化铝空心球的牌号定为YLK-99。氧化铝空心球制品的理化指标应符合表6-98的规定。表6-98 氧化铝空心球制品的理化指标2.氧化铝质隔热耐火制品的理化指标在机械行业标准JB/T3649.5—1994中，对氧化铝质隔热耐火制品作了如下规定。
氧化铝质隔热制品是以工业氧化铝为原料，采用电熔喷吹成空心球，再用这种空心球结和刚玉细粉、结合剂制成；或者采用氧化铝水泥浆发泡法或气体发生法，经浇注成型、干燥、烧成、加工制成。氧化铝质隔热制品耐压强度大，导热性低、重烧体积收缩率小、热震稳定性好，可用于高温热工设备的隔热层或与火焰直接接触的高温炉内衬，但不宜用于直接接触溶液及熔渣的侵蚀处。使用温度视制品纯度高低一般可达1650～1800℃。
1.氧化铝空心球隔热制品
1）氧化铝空心球的牌号及分级。参照山东第二耐火材料厂的企业标准，氧化铝空心球的牌号定为YLK-99。空心球按粒径分为5～0.2mm、5～3mm、3～2mm、2～1mm、1～0.5mm、0.5～0.2mm6种规格，其理化指标应符合表6-97的规定。

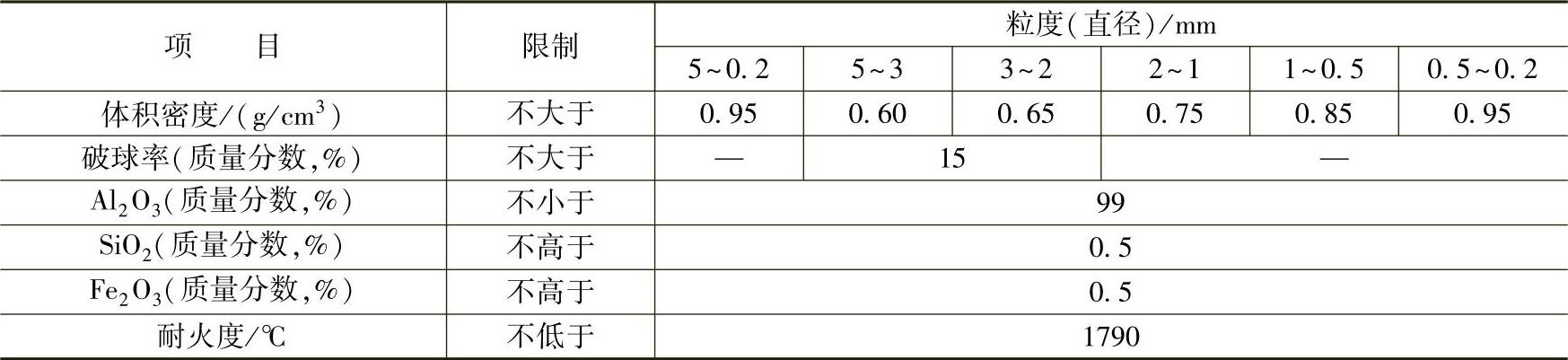

表6-97 氧化铝空心球的理化指标（企标YLK-99）
2）氧化铝空心球制品的理化指标。氧化铝空心球制品的理化指标应符合表6-98的规定。

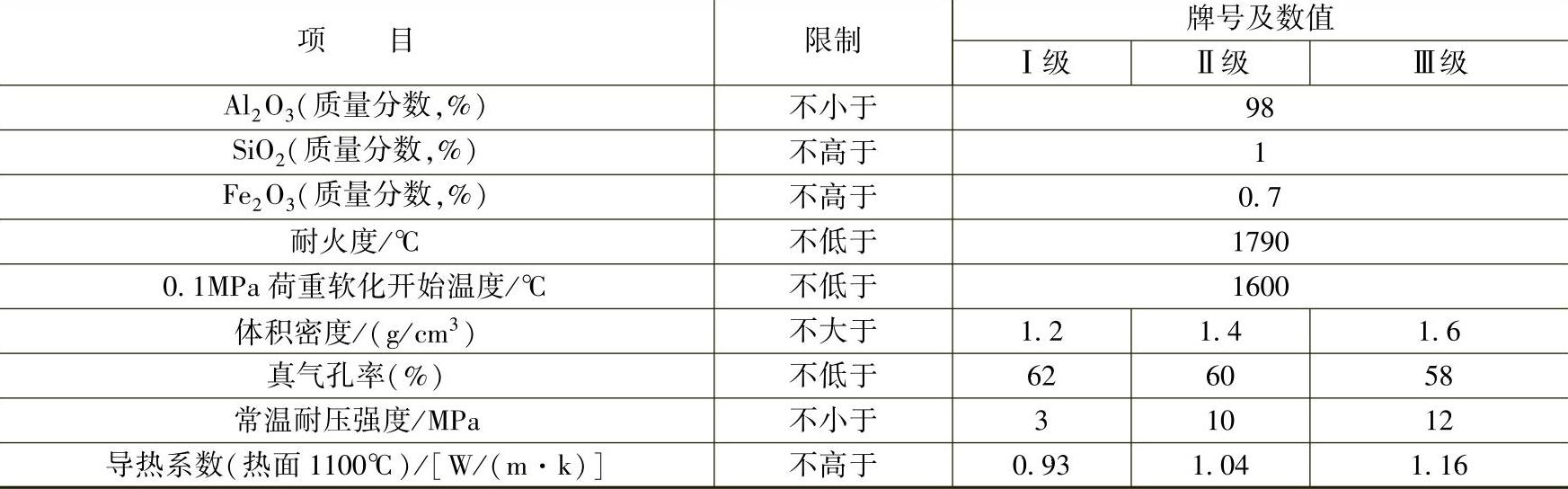

表6-98 氧化铝空心球制品的理化指标（企标YLK-99）
2.氧化铝质隔热耐火制品的理化指标
在机械行业标准JB/T3649.5—1994中，对氧化铝质隔热耐火制品作了如下规定。
1）制品按体积密度分为RYG-0.8、RYG-0.6和RYG-0.4三个品种。(https://www.chuimin.cn)
2）制品的形状和尺寸应符合GB/T2992.1—2011的规定，理化指标应符合表6-99的规定。

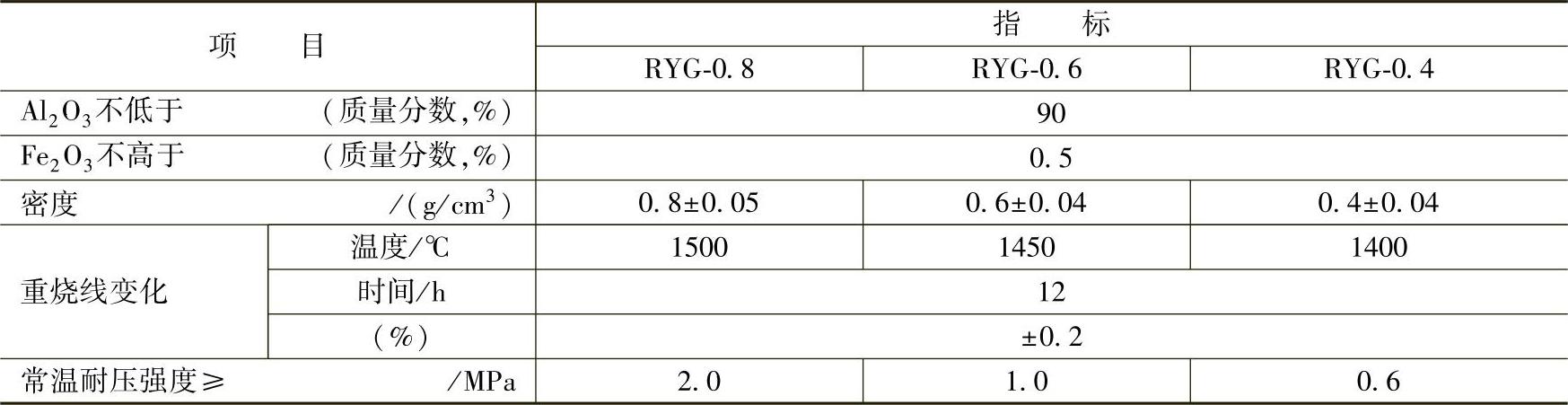

表6-99 氧化铝质隔热耐火制品的理化指标
3）对制品应进行导热率的测定，其结果应在制品合格书中注明，但不作为交货验收条件。
4）制品的断面层裂
①宽度小于或等于0.5mm时，长度不限制。
②宽度大于0.5～2.0mm时，长度不大于30mm；对RYG-0.4，长度不大于60mm。
5）制品不应有熔洞。
6）制品不应有孔径大于10mm的空洞。
相关文章
- 详细阅读
-
智能产品的交互方式优化策略详细阅读
输入和输出的方式多种多样，按照一定的逻辑进行配合，这样就形成了人与智能产品之间的交互。随着越来越多的智能产品的问世，交互手段也层出不穷，使得人与产品之间的互动更加人性化、情感化、多样化。而如今的一些智能产品的视觉交互不仅仅是传统意义上被动的视觉交互，产品能够根据人眼球移动的轨迹去理解命令，在这一过程中人的视觉是主动提供信息而智能产品要接收我们的信息加以分析。......
2025-09-29
-
涂层高温抗氧化试验：优化方法与实现详细阅读
高温抗氧化是指高温防护涂层在高温环境下对空气腐蚀作用的抵抗能力。高温涂层在高温下抗氧化性能的试验方法通常有氧化增重、氧化失重和循环抗氧化寿命等。氧化增重试验结束后计算氧化增重不允许有氧化皮损失。常用于高温合金、高温防护涂层抗氧化性对比试验，也适用测定材料和涂层在该试验条件下抗氧化寿命。表5-8 高温抗氧化试样具体要求试验前的准备1）试样准备。......
2025-09-29
-
优化镁合金阳极氧化工艺实例详细阅读
镁合金各种阳极氧化工艺见表276。表276说明如下：1）配方14可在ZM5、MB8等镁合金上获得浅绿色至深绿色的阳极氧化膜，厚度为10～30μm，有较高的抗蚀能力和耐磨性，也可作为油漆的良好底层，但膜层薄脆。2）配方17为Dow9法，对工件尺寸的影响很小，膜的耐蚀性良好，适用于含稀土元素镁合金及其他类型镁合金的氧化处理。3）配方18为Caustic阳极氧化法，溶液具有清洗作用，适用于各种镁合金。......
2025-09-29
-
不锈钢阳极氧化后处理方法优化详细阅读
不锈钢阳极氧化所得的膜层结构较疏松，硬度不高，耐磨性及耐蚀性都不够高。可以通过钝化处理进一步提高膜层的硬度，增强其耐磨性以及耐蚀性。表217 不锈钢阳极氧化膜加温化学封闭工艺电解封闭法处理 电解封闭法处理如下：1）溶液配方及工艺。表218 不锈钢阳极氧化膜电解封闭工艺2）封闭工艺的影响。如果要求装饰性能好的，应注意控制封闭溶液的温度。......
2025-09-29
-
不锈钢阳极氧化预处理优化方案详细阅读
对膜层更厚、更难清除的不锈钢氧化皮，可以先用碱液浸煮，使氧化皮松动，然后再用酸洗进一步清除。部分未脱落的氧化皮可用10%～18%盐酸、15%硝酸钠及2.5%氯化钠水溶液活化直至清除干净。对于12Cr13、12Cr17等不锈钢的处理，溶液温度以50～60℃为宜。3）常温无毒害不锈钢氧化膜的清除。......
2025-09-29
-
智能家电产品与传统产品的不同点详细阅读
智能家电和传统家电的区别，不能简单地以是否装了操作系统，是否装了芯片来区分。智能家居是在互联网影响之下物联化的体现。智能家居公司迅速占领了各大与家居相关的行业，它与传统家居区别在何处？如果传统家具业和智能家居业是一个有效的市场生态系统，完成整个市场运营机制的闭环，此时必将拉动一个千亿级别的市场。......
2025-09-29
-
钛及钛合金阳极氧化工艺优化详细阅读
活化后经水洗进入阳极氧化槽处理。阳极氧化处理 钛及钛合金阳极氧化工艺见表285。表285 钛及钛合金阳极氧化工艺溶液的配置及维护：先将工作体积的1/2左右的去离子水加到槽内，然后将计算量的磷酸和添加剂在不断搅拌条件下加入槽内，再用去离子水加至工作体积。......
2025-09-29
相关推荐
