铝合金阳极氧化预处理优化方法

2023-06-22 理论教育版权反馈

【摘要】：表面抛光铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。脱脂铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。碱腐蚀铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。

（1）表面抛光铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。如需要抛光，可根据具体情况及生产条件进行机械抛光、电解抛光或化学抛光。

（2）脱脂铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。如果表面油污很少，可直接用碱液化学脱脂。通用的碱液脱脂工艺见表2⁃21。

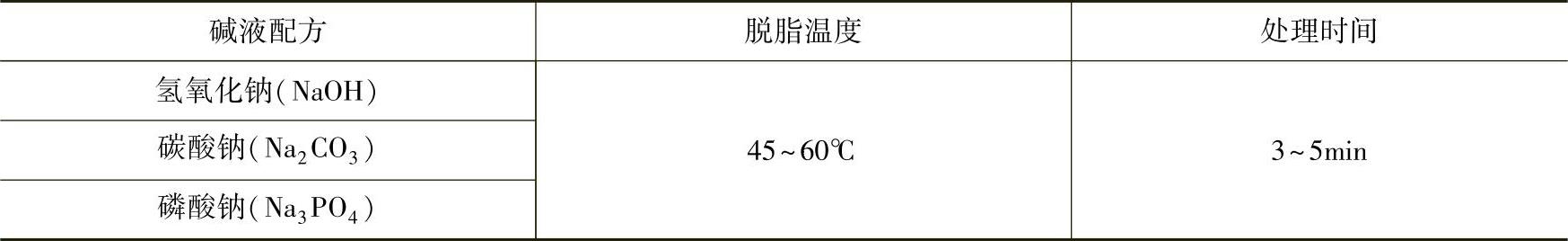

表2⁃21 通用的碱液脱脂工艺

（3）冷热水洗在脱脂、碱蚀、酸洗出光等处理后都需要进行水洗。热水洗是在40～60℃的自来水槽中漂洗，冷水洗是在常温的自来水槽中清洗。

（4）碱腐蚀铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。具体操作方法是放入40～50g/L的氢氧化钠溶液中，在50～60℃下浸泡2～5min，并且要不断地搅动工件，加快除膜的速度。

（5）酸洗出光酸洗是在除膜并清洗干净后放入10%～30%（质量分数）硝酸溶液中，在室温下浸2～5min，一方面可以清除黏附在表面的腐蚀产物，使表面显出光泽，另一方面也可以中和表面残留的碱液，所以称为酸洗出光或中和。对含硅的铝合金，在碱蚀后表面会有硅的化合物黏附在表面，不易清除，如果单纯用硝酸不能清洗干净使表面光亮时，酸液中应添加少量的氢氟酸，增加出光的效果。

铝合金阳极氧化预处理优化方法

相关推荐
