对膜层更厚、更难清除的不锈钢氧化皮，可以先用碱液浸煮，使氧化皮松动，然后再用酸洗进一步清除。部分未脱落的氧化皮可用10%～18%盐酸、15%硝酸钠及2.5%氯化钠水溶液活化直至清除干净。对于12Cr13、12Cr17等不锈钢的处理，溶液温度以50～60℃为宜。3）常温无毒害不锈钢氧化膜的清除。......
2023-06-22
钢铁在铜盐电解液中的阳极氧化优化方案
【摘要】：阳极氧化工艺流程 钢铁在铜盐电解液中阳极氧化，所得到的氧化膜不但耐蚀，还可以根据不同的工艺得到不同颜色的膜层，使钢铁产品具有很好的装饰效果。阳极氧化溶液配方及工艺 钢铁在铜盐电解液中的阳极氧化工艺见表210。表210 钢铁在铜盐电解液中的阳极氧化工艺影响氧化膜层质量的主要因素 影响氧化膜层质量的主要因素如下：1）处理时间的影响。
（1）阳极氧化工艺流程 钢铁在铜盐电解液中阳极氧化，所得到的氧化膜不但耐蚀，还可以根据不同的工艺得到不同颜色的膜层，使钢铁产品具有很好的装饰效果。
其阳极氧化工艺流程如下：
钢铁工件→脱脂→热水洗→冷水洗→酸活化→水洗→电解抛光→水洗→弱活化→水洗→阳极氧化→水洗→干燥→检验。
（2）阳极氧化预处理 阳极氧化预处理工艺如下：
1）脱脂。脱脂要彻底，油污厚重的应先用有机溶剂脱脂，再用化学脱脂；表面油污较少的，可以直接用化学脱脂或电解脱脂。具体根据表面的油污附着情况，采用有效的方法。
2）酸洗除锈。钢铁表面很容易生锈，一般都有氧化膜或新旧锈迹，因此要用酸液除锈，可以根据表面的锈层厚度选择酸的浓度及处理时间，一般的表面锈可在室温下用8%～20%（体积分数）的硫酸或盐酸浸1～5min即可。
3）电解抛光。表面抛光可用机械抛光、化学抛光及电解抛光等方法。为了得到光滑均匀的膜层，应采用电解抛光。电解抛光工艺见表2⁃9。

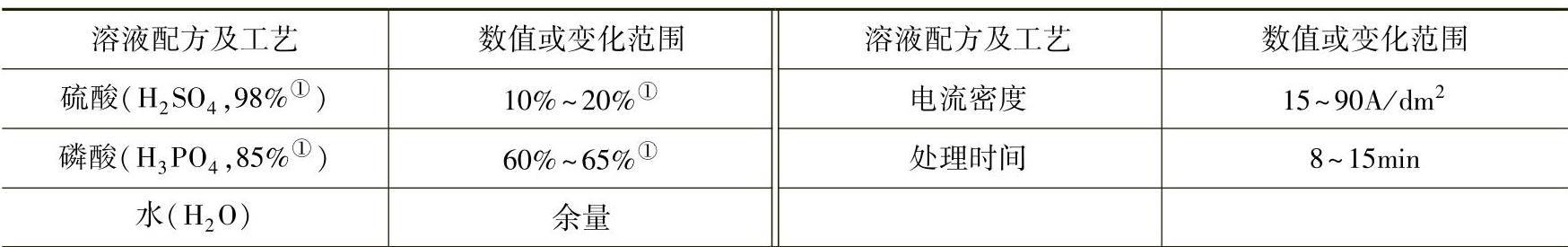

表2⁃9 电解抛光工艺
①质量分数。
（3）阳极氧化溶液配方及工艺 钢铁在铜盐电解液中的阳极氧化工艺见表2⁃10。

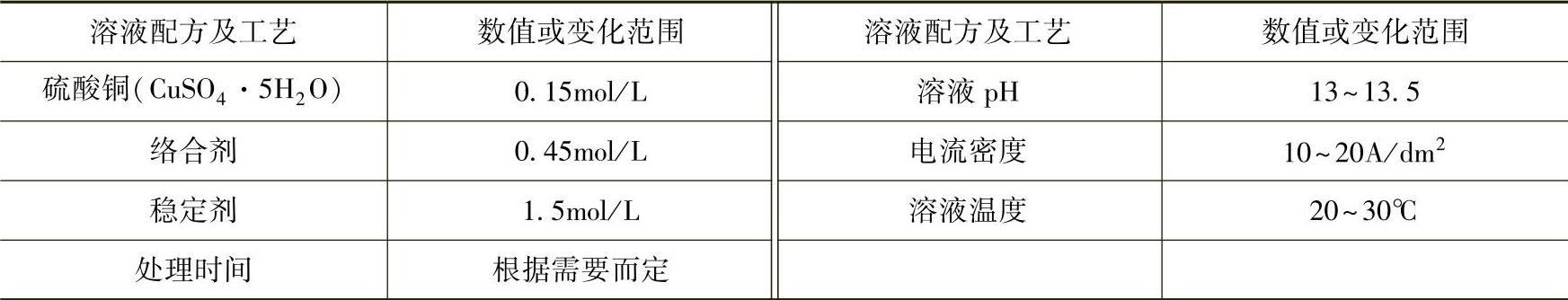

表2⁃10 钢铁在铜盐电解液中的阳极氧化工艺
（4）影响氧化膜层质量的主要因素 影响氧化膜层质量的主要因素如下：
1）处理时间的影响。同一种电解液在pH相同，溶液温度为室温，电流密度为10A/dm2的操作条件下，阳极氧化的时间不同，得到的膜层颜色也不同。时间由短至长，所出现的膜层色泽依次为紫红、紫蓝、蓝、黄绿、黄、橙黄。因此，根据需要选择处理时间，可以得到需要色泽的氧化膜。
2）溶液pH的影响。当溶液为室温，电流密度为10A/dm2的情况下，溶液的pH不同所得膜层的色泽也不同。pH<12时，膜层无色；pH≈12时，可以得到棕黑色；pH=12.5时，可以得到多种颜色的膜，但色泽不均匀；pH=13时才能得到色泽均匀的膜层。
有关现代化学转化膜技术的文章
- 详细阅读
- 详细阅读
-
钛及钛合金阳极氧化工艺优化详细阅读
活化后经水洗进入阳极氧化槽处理。阳极氧化处理 钛及钛合金阳极氧化工艺见表285。表285 钛及钛合金阳极氧化工艺溶液的配置及维护：先将工作体积的1/2左右的去离子水加到槽内，然后将计算量的磷酸和添加剂在不断搅拌条件下加入槽内，再用去离子水加至工作体积。......
2023-06-22
-
不锈钢阳极氧化后处理方法优化详细阅读
不锈钢阳极氧化所得的膜层结构较疏松，硬度不高，耐磨性及耐蚀性都不够高。可以通过钝化处理进一步提高膜层的硬度，增强其耐磨性以及耐蚀性。表217 不锈钢阳极氧化膜加温化学封闭工艺电解封闭法处理 电解封闭法处理如下：1）溶液配方及工艺。表218 不锈钢阳极氧化膜电解封闭工艺2）封闭工艺的影响。如果要求装饰性能好的，应注意控制封闭溶液的温度。......
2023-06-22
-
钢铁生产技术优化方案详细阅读
2）炭化室高度6m以上、宽500mm以上配干法熄焦、装煤、推焦除尘装置的新一代大容积机械化焦炉建设。4）干法熄焦、导热油换热技术应用。8）废钢加工处理。9）合金钢大方坯、大型板坯、圆坯、异型坯及近终型连铸技术开发及应用。12）高强度钢生产。14）石油开采用油井管、电站用高压锅炉管及油、气等长距离输送用钢管生产。15）H型钢、400MPa及以上螺纹钢筋生产。17）冷轧硅钢片生产。20）大型高炉用微孔、超微孔炭砖生产。......
2023-06-30
-
铝合金阳极氧化预处理优化方法详细阅读
表面抛光 铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。脱脂 铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。碱腐蚀 铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。......
2023-06-22
-
阳极保护系统设计优化方案详细阅读
阳极保护系统必须经过仔细地设计，因为这种保护方法只在有活性-钝性的阳极极化情况下才有效。如果阳极保护方法使用不当，可能会加速腐蚀。根据阳极极化曲线，确定保护电位范围和所需的电流密度。硫酸贮槽的阳极保护就是通过采用较小的致钝电流密度同时延长钝化时间来建立钝化状态的。......
2023-06-23
-
优化镁合金阳极氧化工艺实例详细阅读
镁合金各种阳极氧化工艺见表276。表276说明如下：1）配方14可在ZM5、MB8等镁合金上获得浅绿色至深绿色的阳极氧化膜，厚度为10～30μm，有较高的抗蚀能力和耐磨性，也可作为油漆的良好底层，但膜层薄脆。2）配方17为Dow9法，对工件尺寸的影响很小，膜的耐蚀性良好，适用于含稀土元素镁合金及其他类型镁合金的氧化处理。3）配方18为Caustic阳极氧化法，溶液具有清洗作用，适用于各种镁合金。......
2023-06-22
相关推荐
