装配间隙与偏差控制详解
【摘要】：装配间隙在坡口接头上称根部间隙，是焊前在接头根部之间预留的间隙，须通过装配来保证。因此，必须根据接头坡口准备的实际情况和焊接工艺条件在工艺规程中规定装配间隙的要求。也可以按表9-21提供的在一定板的厚度范围内给出根部间隙的名义尺寸，然后给出偏差值的要求。对于装配件的相互位置偏差，可以根据表9-22提出要求。
装配间隙在坡口接头上称根部间隙，是焊前在接头根部之间预留的间隙，须通过装配来保证。根部间隙对焊缝成形、填充材料消耗和焊接变形产生影响。其他条件不变的情况下，根部间隙过小，则焊缝根部不易焊透；根部间隙过大，则易烧穿，且填充材料消耗大，焊接变形也增加。当坡口的钝边减小或没有钝边时，以及采用穿透力强的焊接方法时，根部间隙可减小至零，单面焊背面带永久性衬板的接头，装配间隙可放宽，以焊透为度。因此，必须根据接头坡口准备的实际情况和焊接工艺条件在工艺规程中规定装配间隙的要求。国家标准GB/T 985—1988和GB/T 986—1988分别对气焊、焊条电弧焊、气体保护焊和埋弧焊各种焊缝坡口的根部间隙范围作了规定，可以在给定范围内在保证熔透又不致烧穿的前提下进行调节。也可以按表9-21提供的在一定板的厚度范围内给出根部间隙的名义尺寸，然后给出偏差值的要求。
对于装配件的相互位置偏差，可以根据表9-22提出要求。

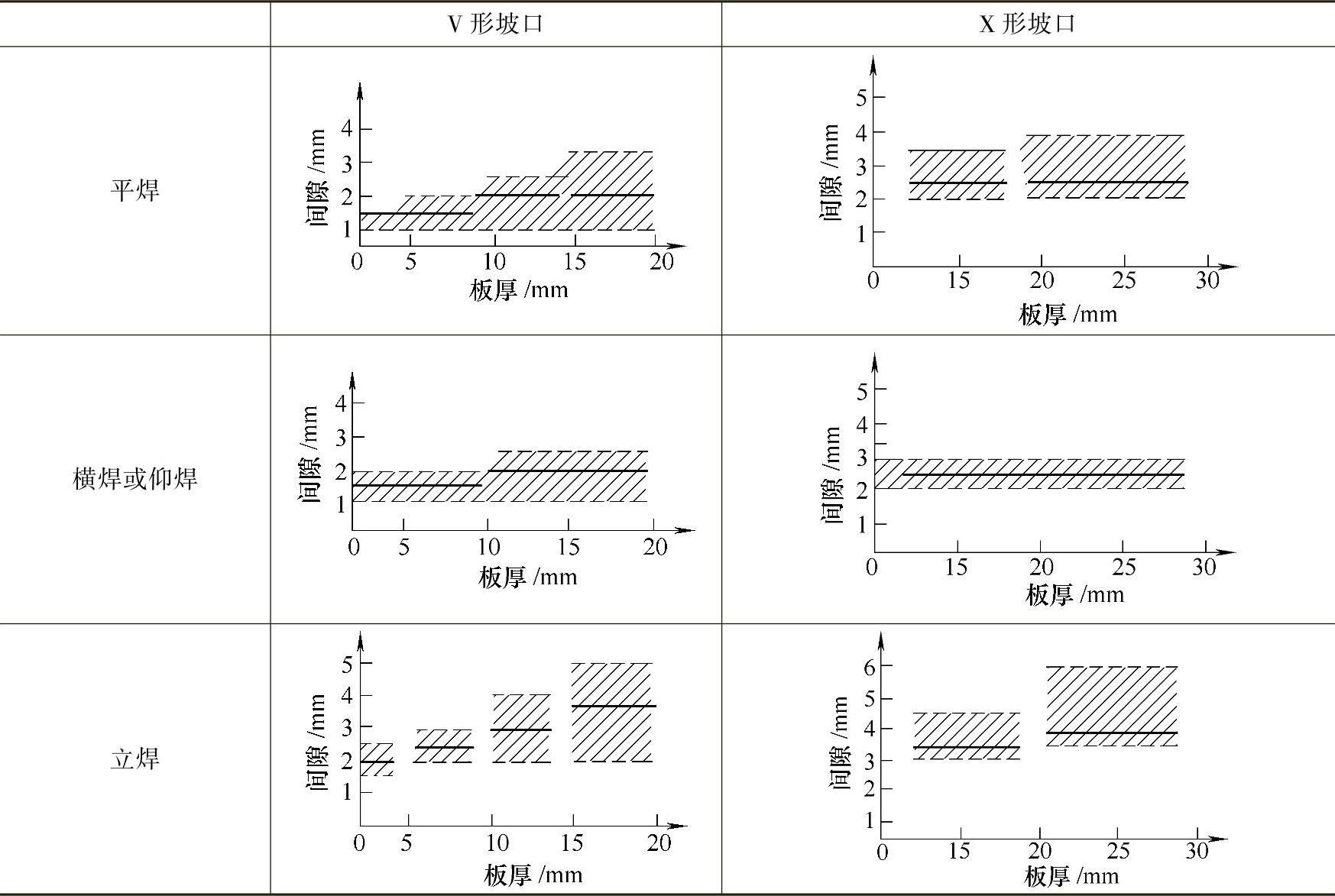

表9-21 坡口焊缝的根部间隙
注：图中实线为根部间隙的名义尺寸，虚线为允差。

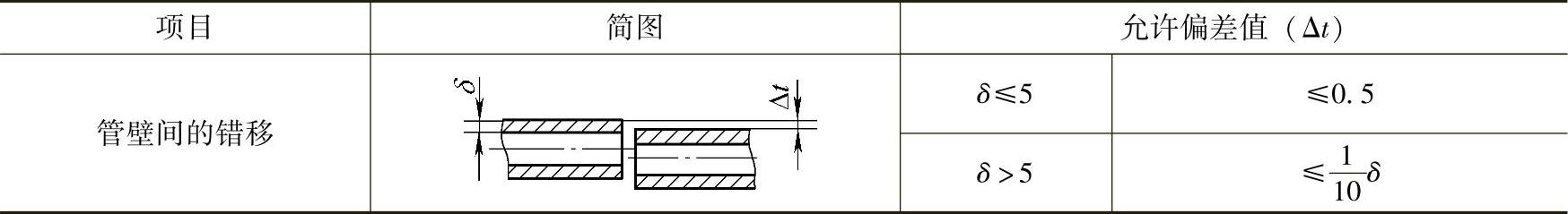

表9-22 装配件的相互位置偏差（单位：mm）
(https://www.chuimin.cn)
（续）
（续）
注：e——搭接边的长度或腹板与板缘的距离。
