软件介绍：焊接材料工艺质量分析与评估系统
【摘要】：针对这一状况，采用Visual C++9.0专门开发了“焊接材料工艺质量分析与评估系统”应用软件[1-3]，使数据信息提取的操作和计算过程由编制的计算机程序进行，并对相关的多元信息用数字和图表直观地集中显示，直接得出最终的测试评价结果，并可存储试验资料，输出打印测试报告。
由以上对药芯焊丝和焊条测试过程的实例体会到，采用汉诺威焊接质量分析仪定量评估焊接材料的工艺性时，需要在采样后提取相关的数据进行分析，有的需要把提取的原始数据进行计算和处理后得出评估数据，其分析过程要求对被测对象的物理特征有基本了解，同时如果操作过程烦琐费时，尤其是对多组样品进行测试时，会明显地影响工作效率；另一方面，数据处理对操作人员技术能力要求较高。因此采用汉诺威分析仪进行焊接材料工艺性分析与评估，在生产第一线推广应用时遇到实际困难。
针对这一状况，采用Visual C++9.0专门开发了“焊接材料工艺质量分析与评估系统”应用软件[1-3]，使数据信息提取的操作和计算过程由编制的计算机程序进行，并对相关的多元信息用数字和图表直观地集中显示，直接得出最终的测试评价结果，并可存储试验资料，输出打印测试报告。这样为汉诺威分析仪在焊接材料方面的推广应用创造了条件。
“焊接材料工艺质量分析与评估系统”软件是基于Visual C++应用程序创建的[4-9]，软件系统功能模块主要分为以下几个方面（图9-23）：①焊条测试；②焊丝测试；③焊接材料稳定性测试；④焊接材料测试结果管理。焊条测试模块和焊丝测试模块进一步细分成钛钙型结构钢焊条工艺性评定、低氢型结构钢焊条工艺性评定、不锈钢型焊条工艺性评定、纤维素焊条工艺性评定、药芯焊丝工艺性评定、实心焊丝工艺性评定几种功能模块。焊接材料稳定性测试模块与焊接材料测试结果管理模块细分为信息查询、修改模块和删除及数据存储与报告打印模块[8-10]。
(https://www.chuimin.cn)

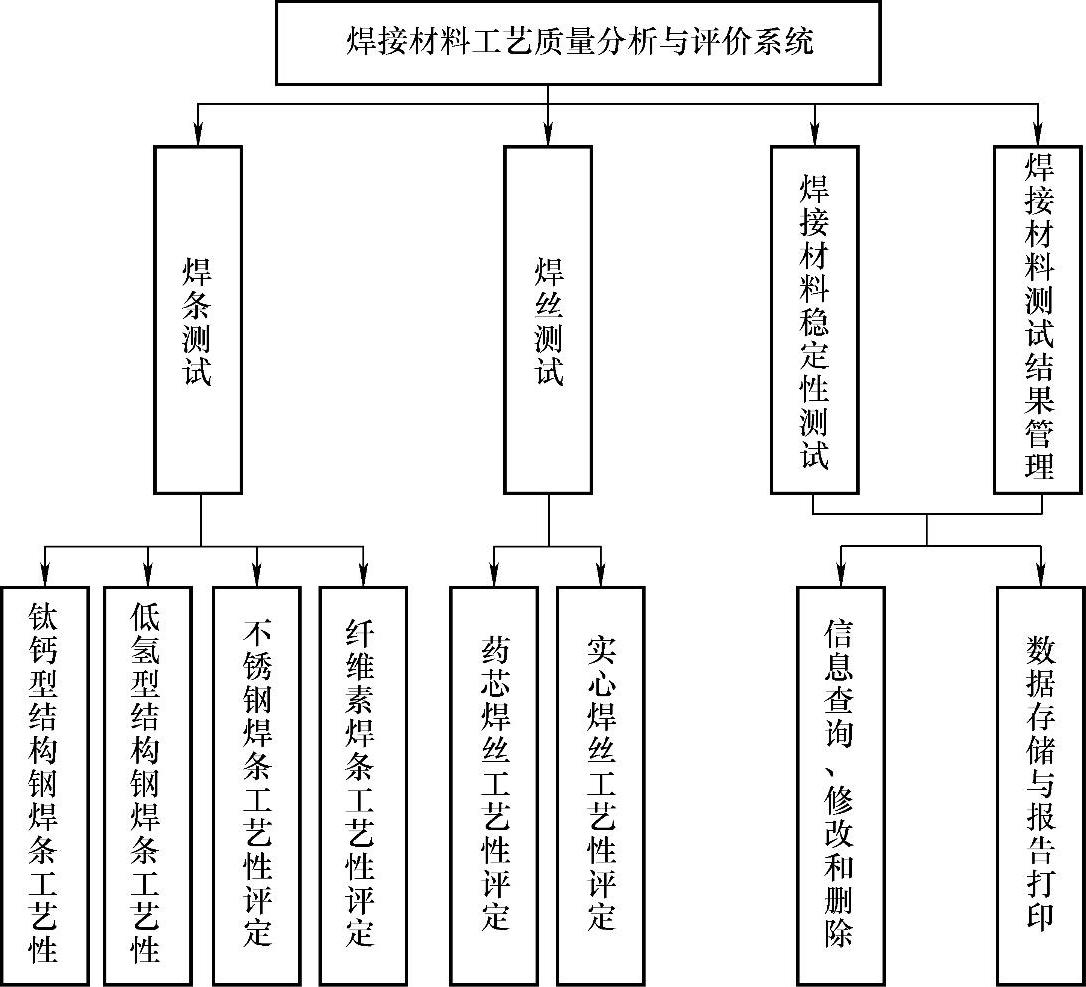

图9-23 “焊接材料工艺质量分析与评估系统”软件功能模块图[1，2]
下面以9.1.3节CO2气体保护焊时五个药芯焊丝样品和9.1.1节八种焊条样品为例，介绍用“焊接材料工艺质量分析与评估系统”应用软件进行工艺性评估的过程。
