电缆布线图详解：轿顶及控制屏连接图

2025-09-29 理论教育版权反馈

【摘要】：5）随行电缆布线图是控制屏与轿顶接线端的连接图，全部现场接线。6）轿顶分支电缆布线图共有5张，详细说明了门区开关，轿门锁，安全窗开关，安全钳开关，触板开关，超载、满载、轻载开关，轿厢风扇及照明，到站钟，门机开关门信号，检修上下行开关，检修优先开关，轿顶急停开关，轿顶照明插座，轿厢控制板接插件的接线及轿顶接线箱操纵盘端子台的接线。

微机控制交流变频调速电梯的电缆布线图有很多，也很复杂，接线是一项烦琐而必须细致的工作。任何安装者都不得掉以轻心，不得粗心大意，否则将会给调试、试车带来很大的麻烦。

电缆布线图主要有井道电缆布线图、井道分支电缆布线图、厅门锁电缆布线图、井道呼梯电缆布线图、随行电缆布线图、轿顶分支电缆布线图等，详见图4-9～图4-18。

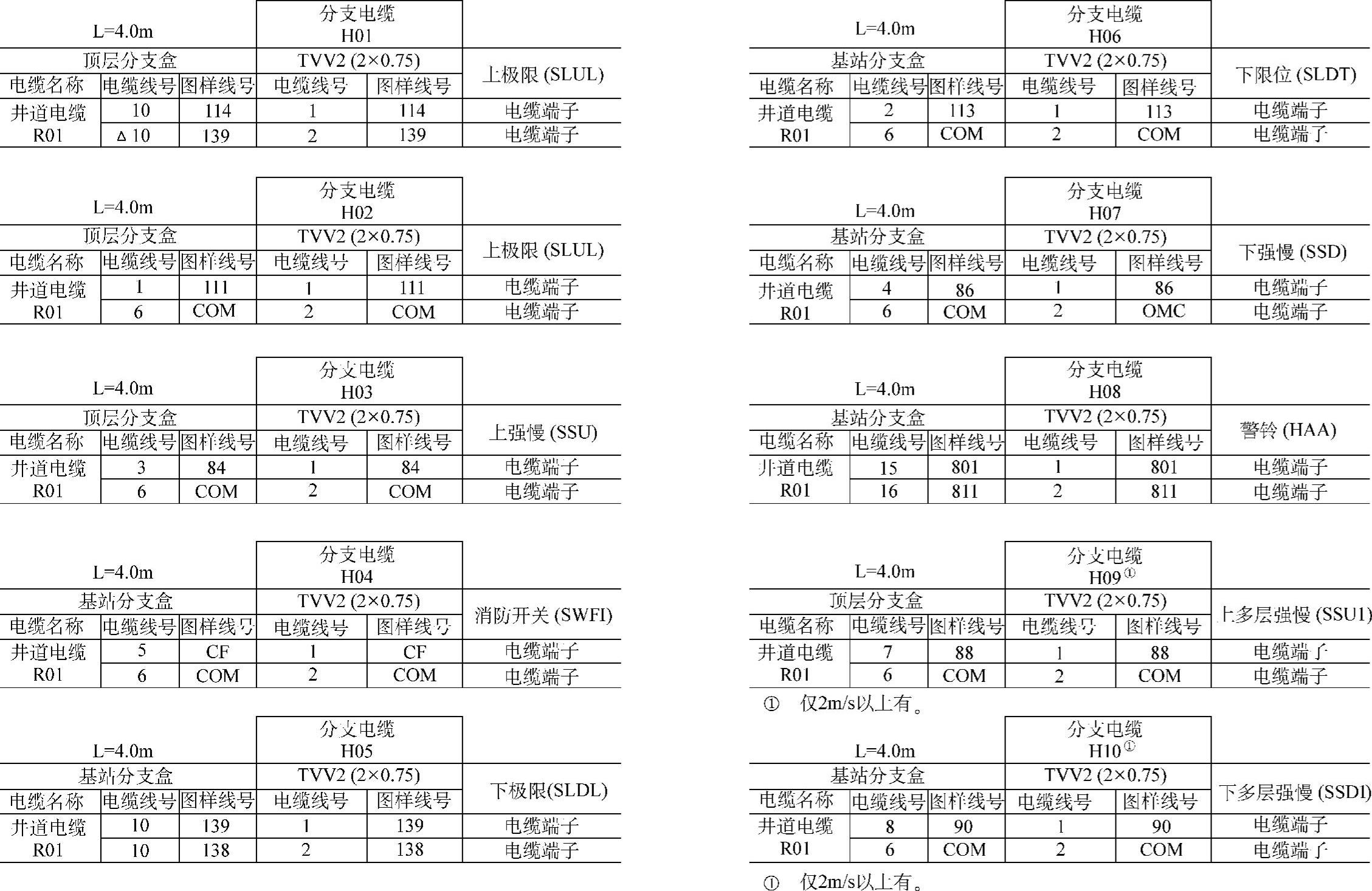

1）井道电缆布线图最主要的是要将各种开关、元件的接点接对，主要有SLUL（上极限开关）、SLUT（上强迫停车开关）、SSU（上强迫慢车开关）、SSUL（上行多层强慢开关）、SSDL（下行多层强慢开关）、SSD（下强迫慢车开关）、SWFL（消防开关）、HAA（警铃）、SLDT（下强迫停车开关）、SLDL（下极限开关）以及底坑内的SSCB（轿厢缓冲器开关）、SSBB（对重缓冲器开关）、STL（底坑急停开关）、SSRG（断绳保护开关）、插座XS、照明灯（ELZR）开关SHL等。

2）井道分支电缆布线图即为井道电缆布线图的分支，它详细说明了各元件、开关、接点的接线。

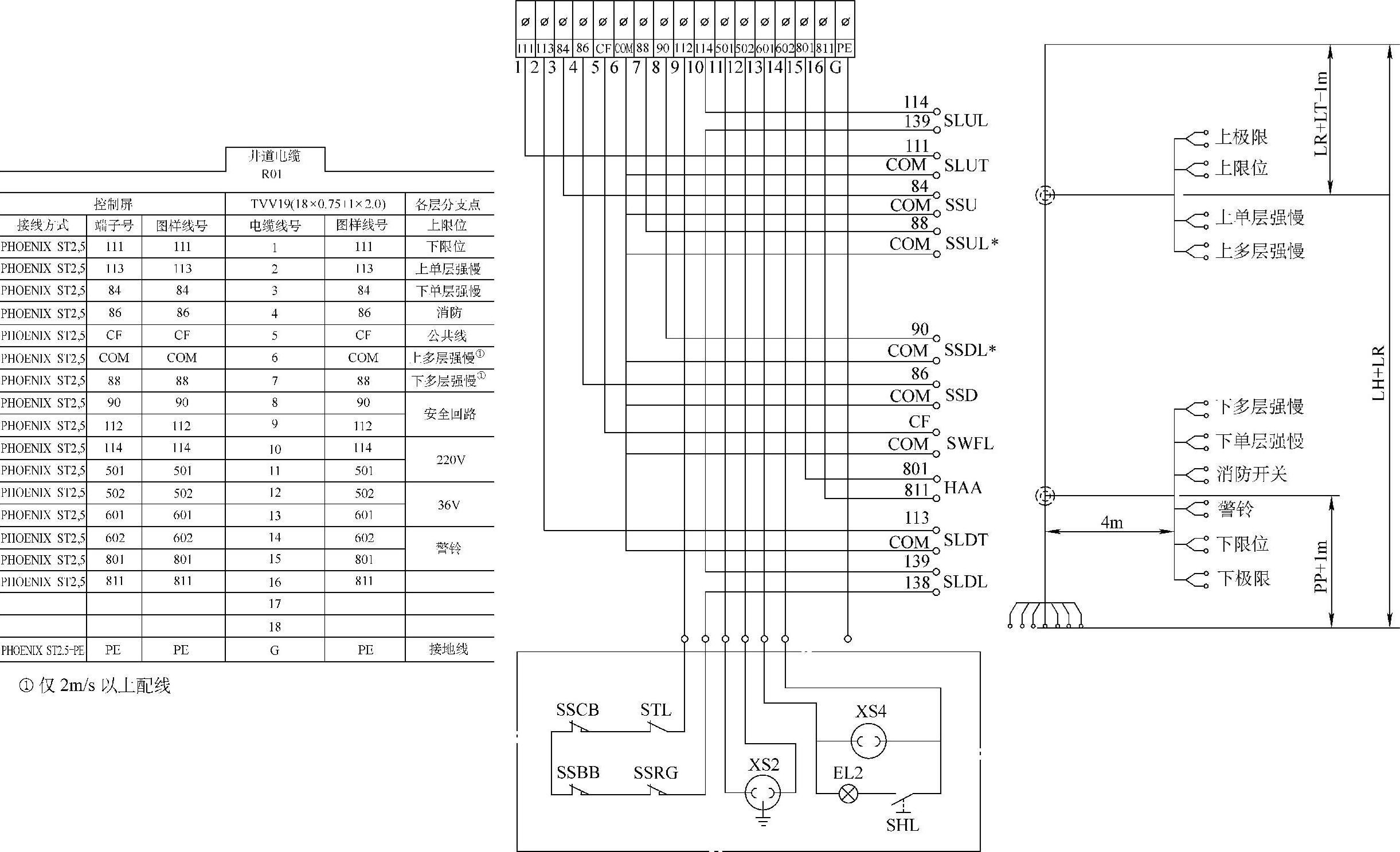

图4-9 井道电缆布线图

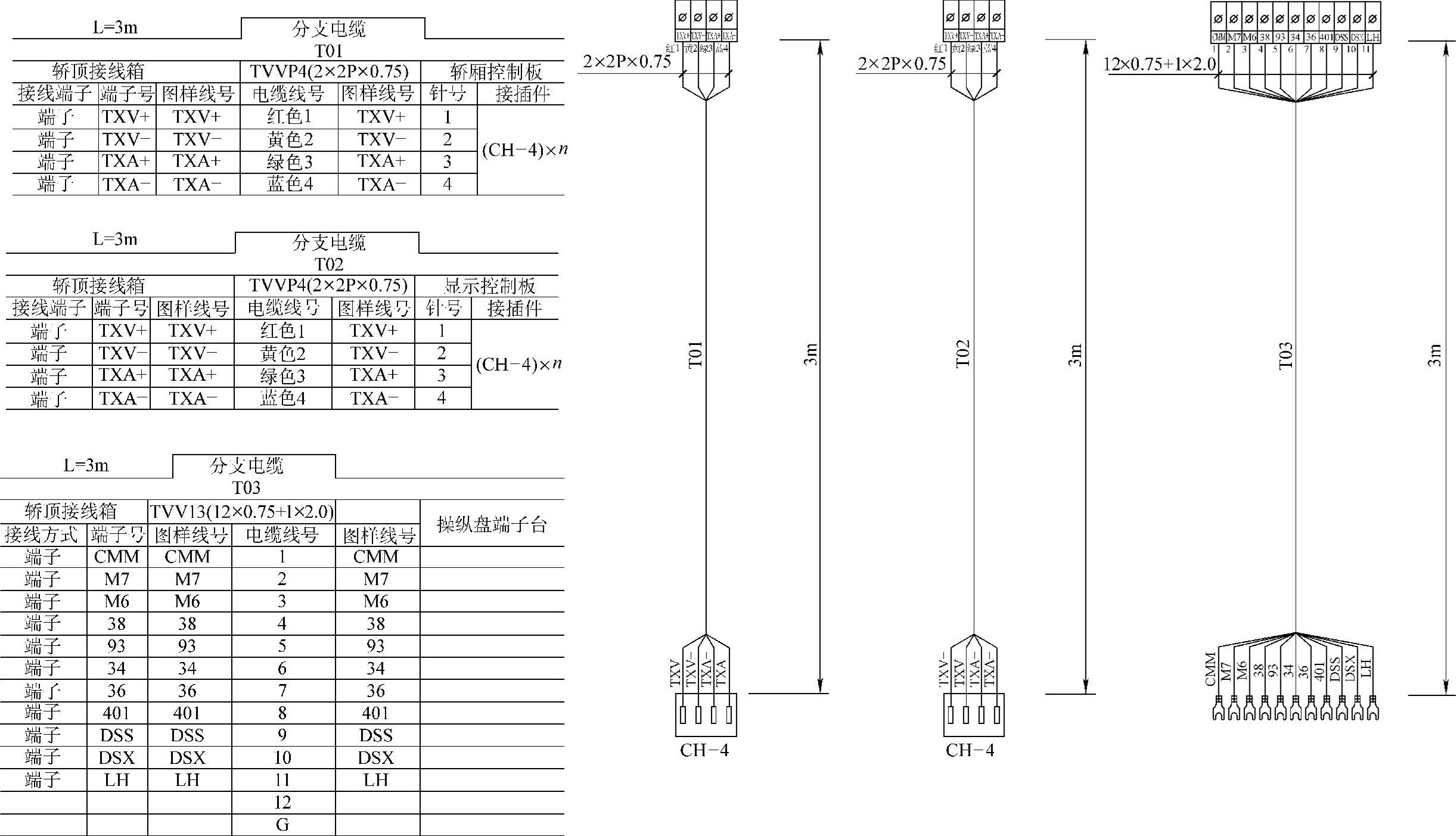

图4-10 井道分支电缆布线图

图4-11 厅门锁电缆布线图

图4-12 井道呼梯电缆布线图

图4-13 随行电缆布线图

(https://www.chuimin.cn)

图4-14 轿顶分支电缆布线图1

图4-15 轿顶分支电缆布线图2

图4-16 轿顶分支电缆布线图3

图4-17 轿顶分支电缆布线图4

图4-18 轿顶分支电缆布线图5

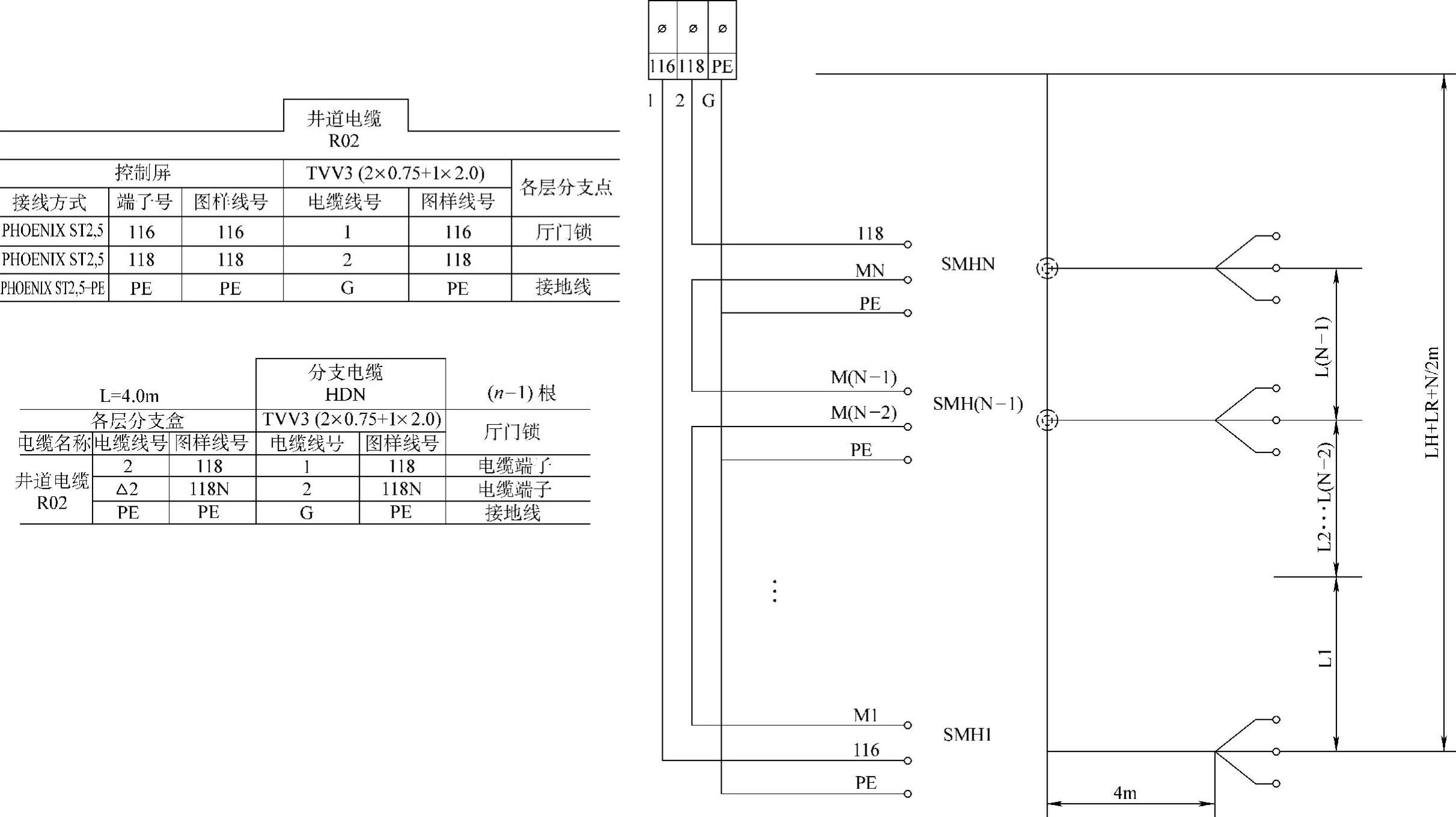

3）厅门锁电缆布线图详细说明了1～N层厅门锁（SMH）的接线，其中要特别注意保护线PE的连接。

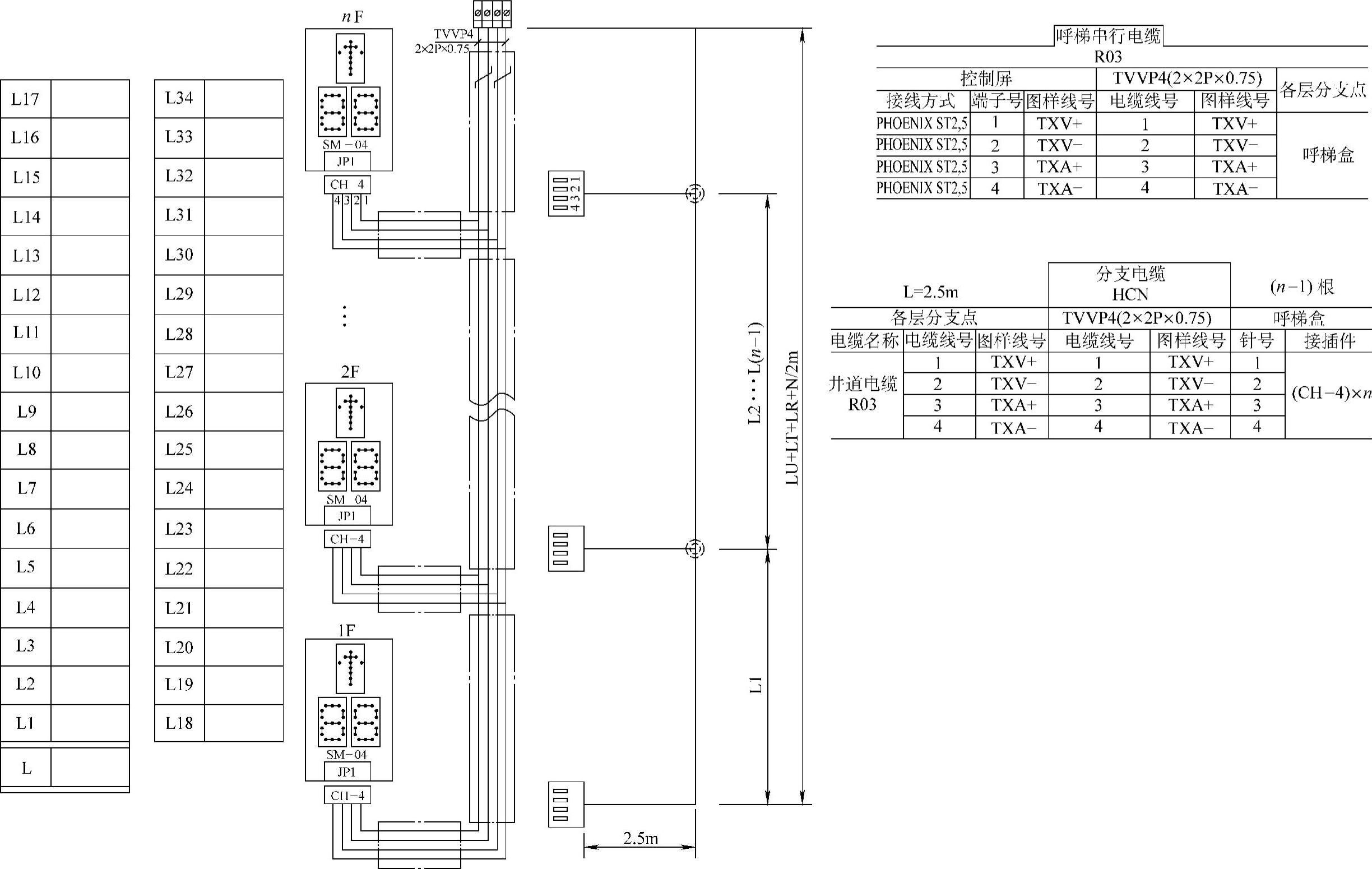

4）井道呼梯电缆布线图是电缆TXV、TXA与呼梯盒（装有楼层指示、运行方向指示的SM-04板）的接插件接线端子CH-4的连线图，读图时该图应与召唤和显示板SM-04接线图共同阅读，接线全部在现场接线。

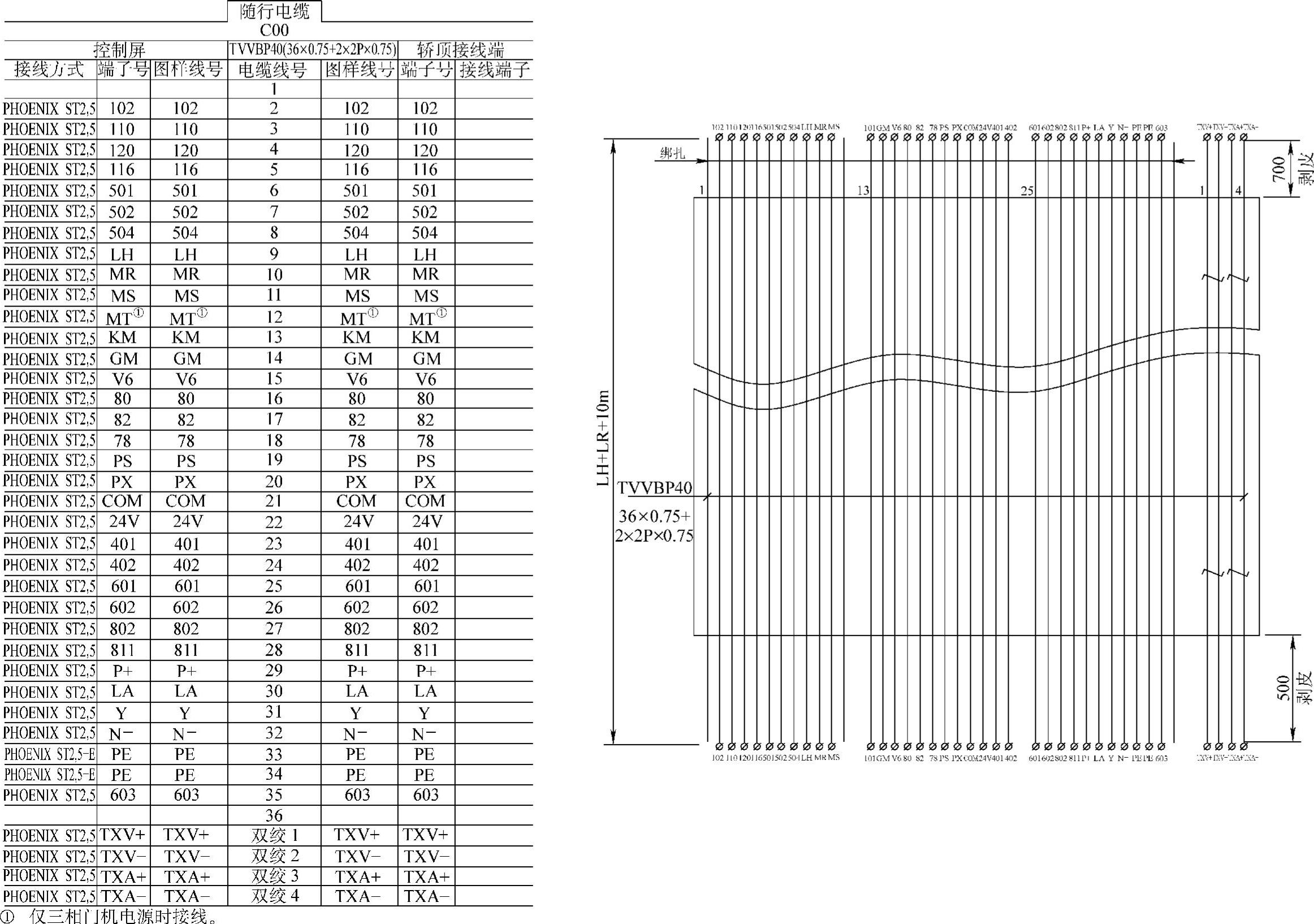

5）随行电缆布线图是控制屏与轿顶接线端的连接图，全部现场接线。

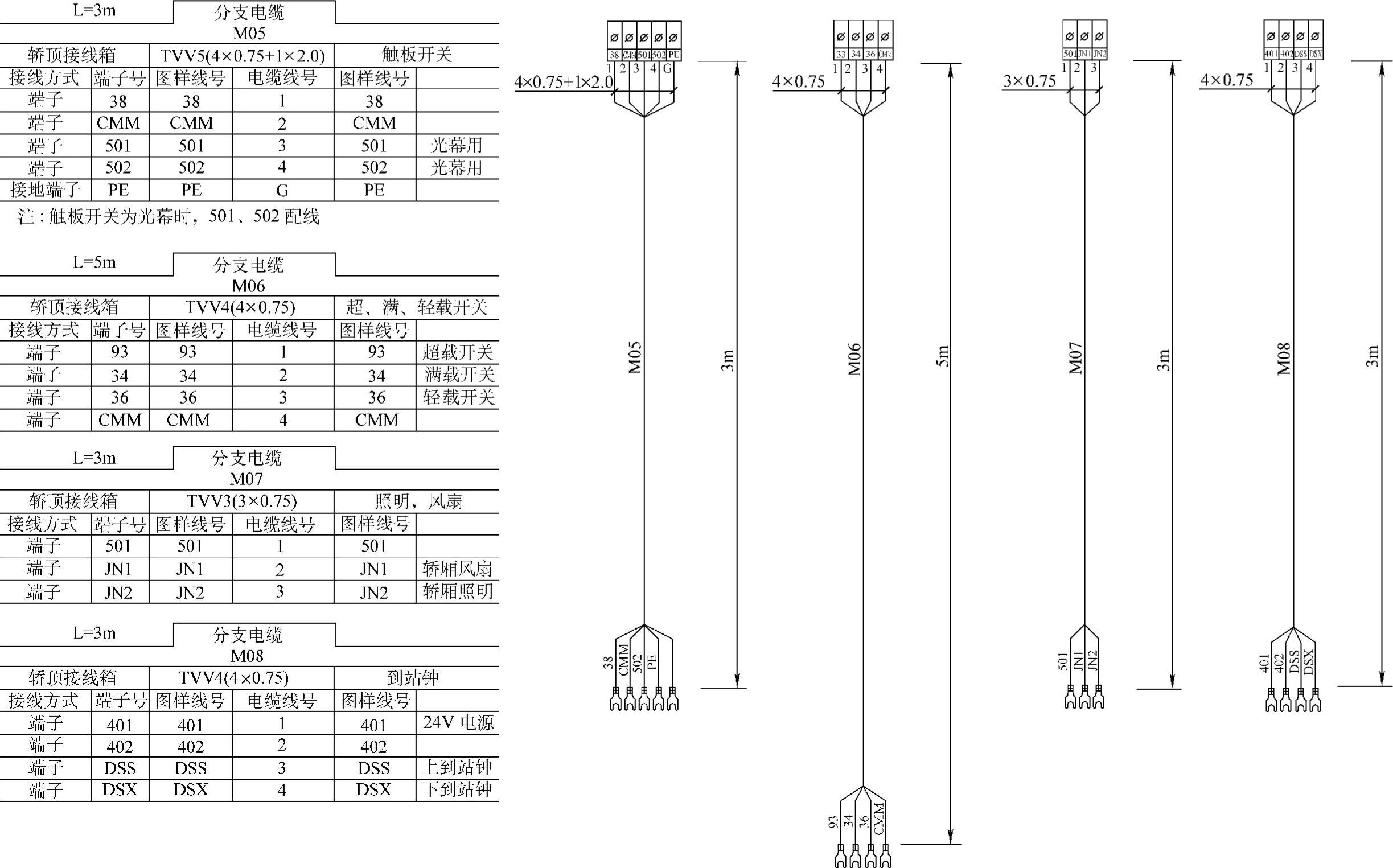

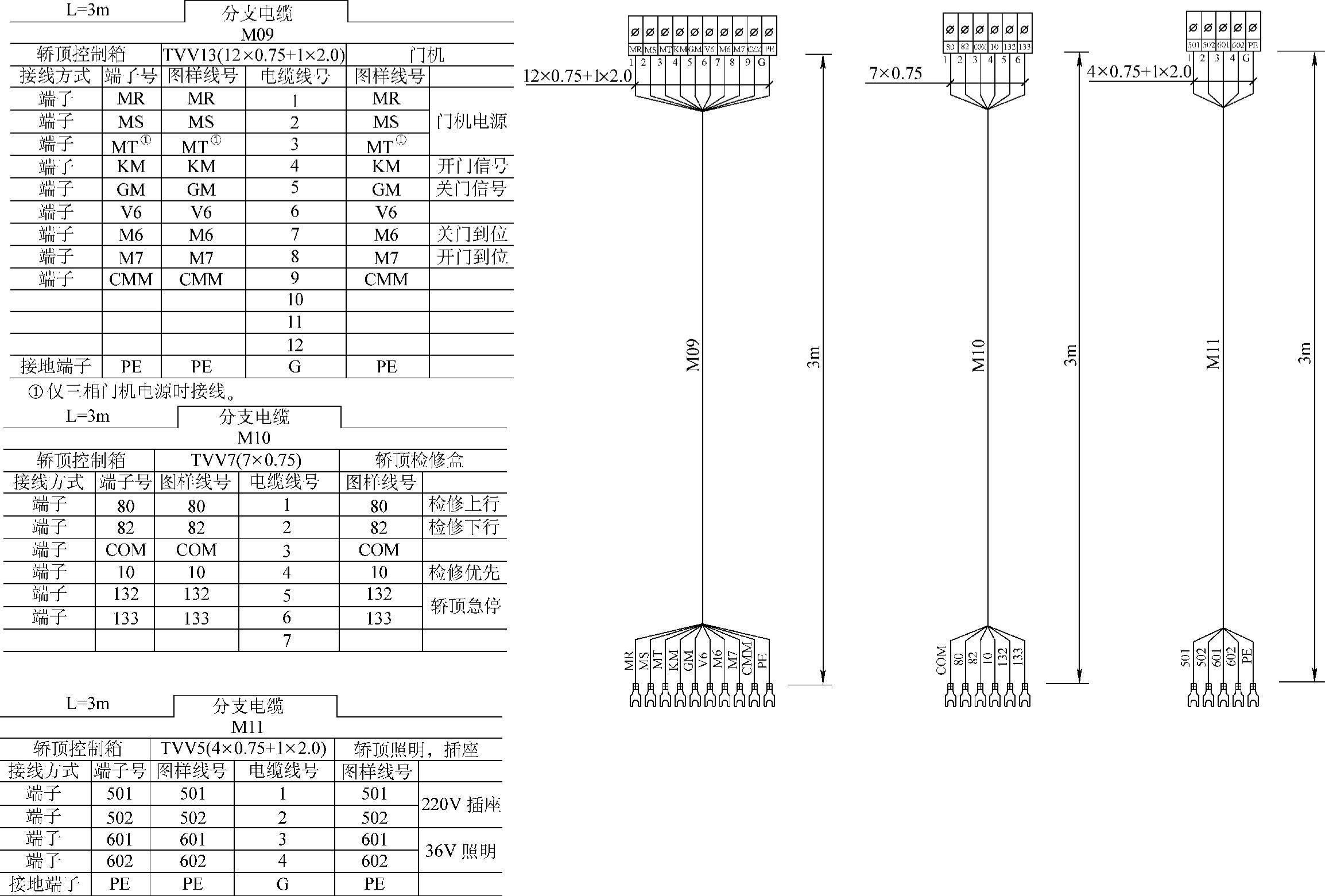

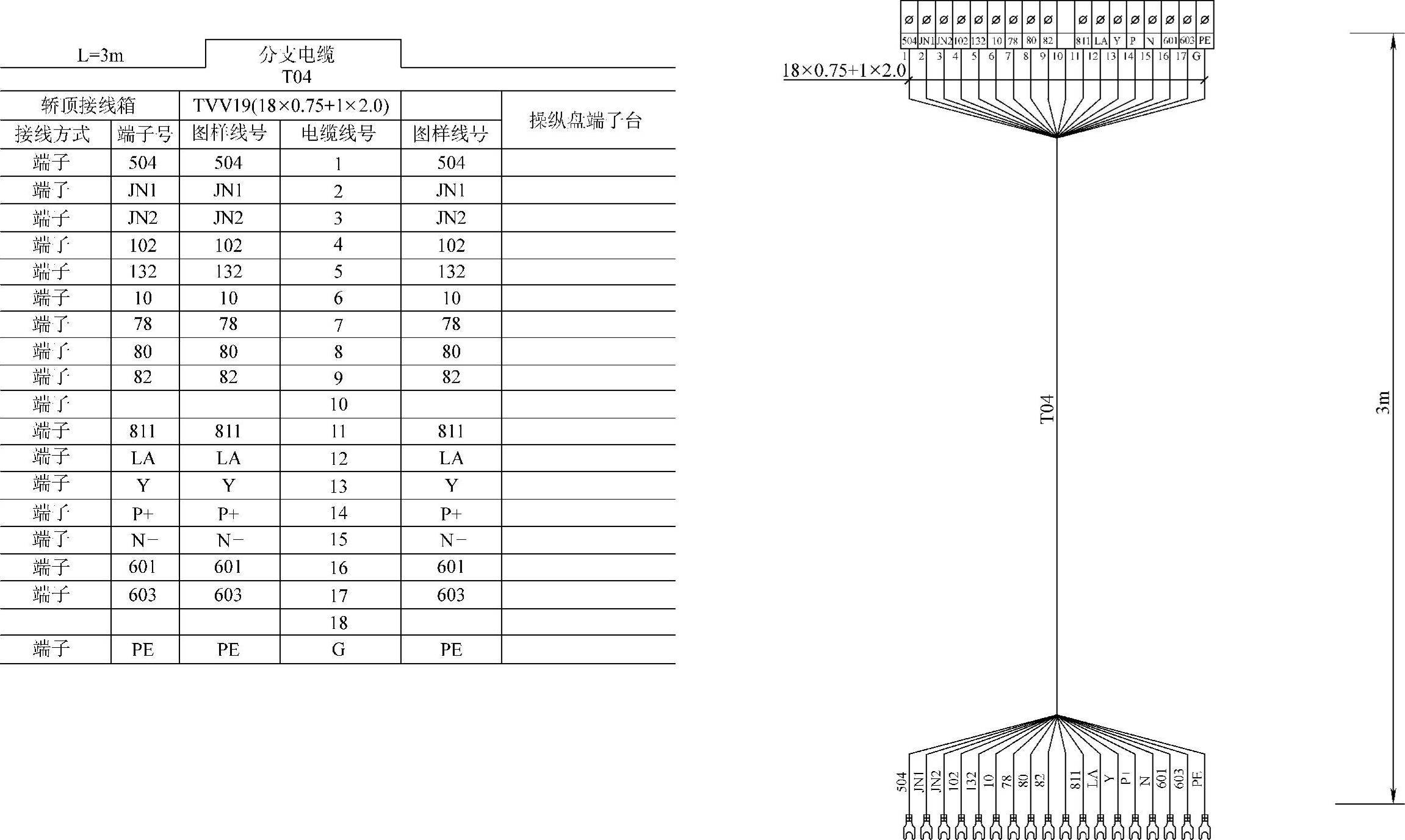

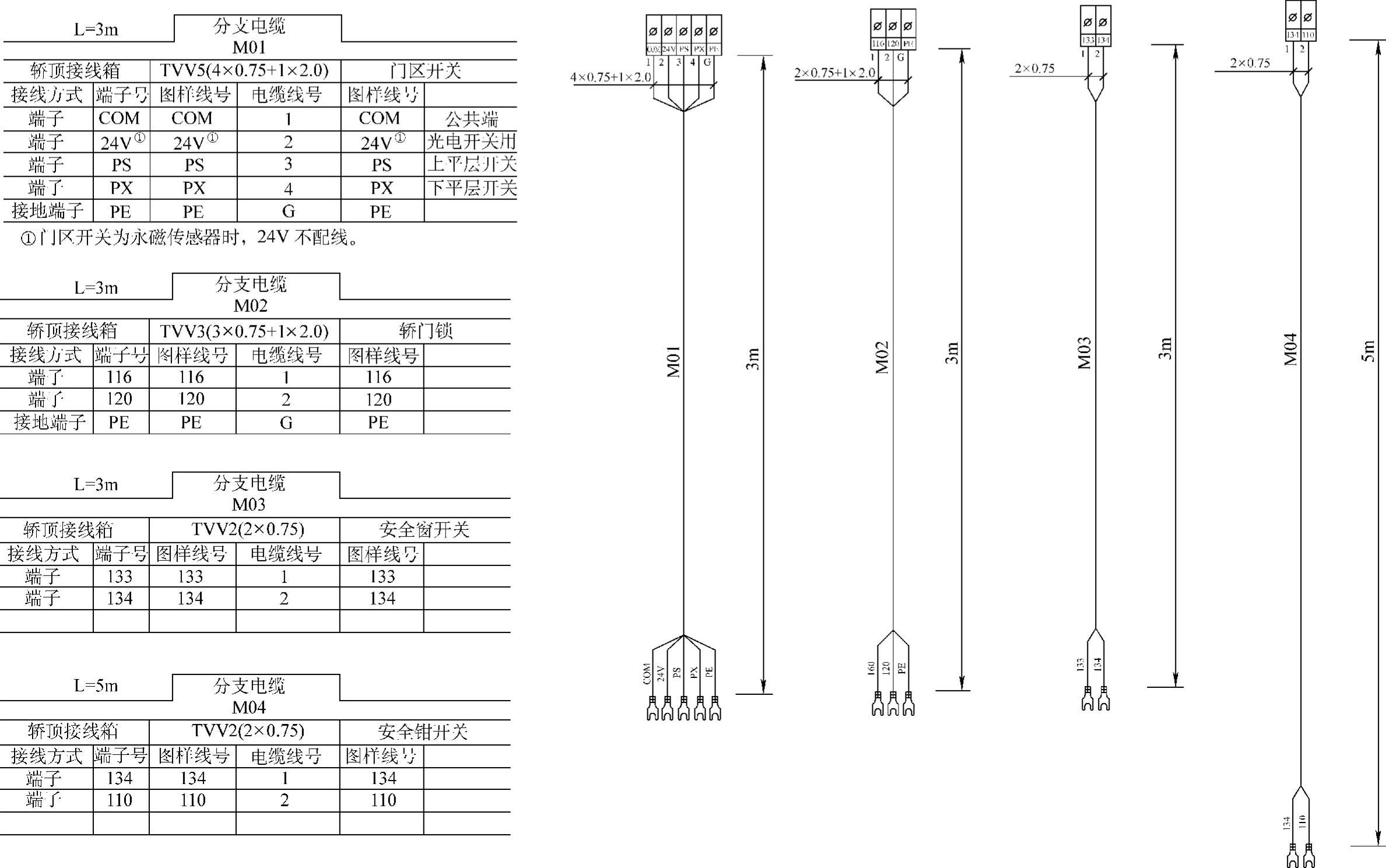

6）轿顶分支电缆布线图共有5张，详细说明了门区开关（上平层感应器、下平层感应器），轿门锁，安全窗开关，安全钳开关，触板开关，超载、满载、轻载开关，轿厢风扇及照明，到站钟，门机开关门信号，检修上下行开关，检修优先开关，轿顶急停开关，轿顶照明插座，轿厢控制板接插件（CH-4）的接线及轿顶接线箱操纵盘端子台的接线。电缆布线接线图全部现场接线，接线时必须用通信工具来核对接线，保证100％正确。
