连接功能的实现主要涉及硬件技术，包括拓扑结构、控制方式、阻塞特性和故障防卫等方面的内容，下面分别进行简要说明。

1.拓扑结构

对于不同的交换系统，具体要求不同，可采用的最佳交换网络就不同。交换网络的拓扑结构是实现连接功能要解决的第一个主要问题，即要在满足交换方式、服务质量和基本参数（如端口数、容量、吞吐量等）的要求下，获得高性能、低成本、便于扩充而控制又不太复杂的拓扑结构。拓扑结构的性能是否符合服务质量（如阻塞率、时延、信元丢失率等）的要求，往往要通过严密的理论计算和/或计算机模拟。

交换网络的拓扑结构大致可以分为时分结构（Time Division）和空分结构（Space Division），既适用于同步时分复用信号，又适用于统计时分复用信号。

（1）时分结构

时分结构又包括共享媒体（总线或环）和共享存储器。分组交换和ATM 交换都可以采用时分结构。数字程控电话交换通常使用由存储器构成的时分结构，如T 接线器；或将时分结构作为整个拓扑结构的一部分，如TST 网络；也有采用总线拓扑结构的，如S-1240中的数字交换单元（DSE）。

（2）空分结构

空分结构是由交换单元构成的单级或多级拓扑结构。“空分”的含义是指在拓扑结构内部存在着多条并行的通路，每条通路仍然可以采用时分复用的方式。电话交换、快速分组交换、ATM 交换都可以采用空分结构，如电话交换中的S 接线器、ATM 交换中的BANYAN 网络等。

对T 接线器、S接线器、TST 网络及BANYAN 网络的详细介绍，可参阅第5.1.2节和第5.2.3节。

2.控制方式

交换网络的控制方式主要是指选路策略。选路策略主要针对多级拓扑结构，即如何在给定入线和出线后，在交换网络内部建立一条通过多个交换单元的可用的通路。常用的选路策略有：条件选择和逐级选择；自由选择和指定选择。

如果不论交换网络有几级，而要作出全盘观察，在指定的入线与出线之间所有的通路中选用一条可用的通路，就称为条件选择（Conditional Selection），或称为通盘选择；如果不作全盘考察，而是从入线的第一级开始，先选择第一级交换单元的出线，选中一条出线以后再选择第二级交换单元的出线，以此类推，直到最末一级到达出线为止，就称为逐级选择（Stage by Stage Selection）。

自由选择是指某一级出线可以任意选择，不论从哪一条出线都可以到达所需的交换网络出线；指定选择只能选择某一级出线中指定的一条或一小群，才能到达所需的交换网络出线。

同样的拓扑结构，选路策略不同，交换网络的阻塞率也就不同。选路策略也会影响到控制的复杂性。除了选路策略外，交换网络有时还需要进行一些控制。例如，对于通常的程控电话交换系统的数字交换网络而言，完成选路后只要将所选通路的有关信息写入交换网络的控制存储器，即可实现正常的电路交换。而ATM 交换则比较复杂，虚连接建立后，在信息传送阶段仍要对随机到来的信元完成选路控制，还要包括竞争消除、反压控制、队列管理、优先级控制等。

3.阻塞特性

（1）阻塞特性的概念

虽然连接在交换网络上的出入线空闲，但由于交换网络的内部阻塞，即交换网络内无法提供空闲通道，造成无法建立呼叫或传送用户信息，这种现象称为阻塞特性。

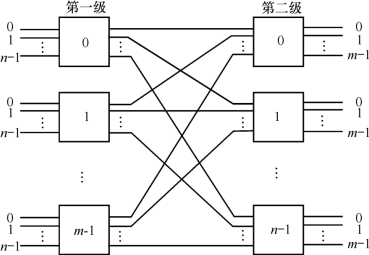

图4.16是一个在交换网络中出现内部阻塞的示例。一个nm×nm 两级交换网络，第一级有m 个n×n的交换单元，第二级有n个m×m 的交换单元，第一级同一交换单元的不同编号的出线分别接到第二级不同交换单元的相同编号的入线上。交换网络的nm 条入线中的任何一条均可与nm 条出线中的任一条接通。

pagenumber_ebook=86,pagenumber_book=73

图4.16　nm×nm 两级交换网络

当第一级0号交换单元的0号入线与第二级1号交换单元的m-1号出线接通时，第一级0号交换单元的任何其他入线都无法再与第二级1号交换单元的其余出线接通。这种出、入线空闲，但因交换网络级间链路被占用而无法接通的现象称为交换网络的内部阻塞。若用计算机的术语，阻塞也可称为冲突，即不同入线上的信息试图同时占用同一条链路。

（2）有阻塞网络与无阻塞网络

按照阻塞特性可以将交换网络分为有阻塞网络与无阻塞网络（Non-Blocking Network）。无阻塞网络又可分为以下3种。

1）严格无阻塞网络（Strict Non-Blocking）

不管网络处于何种状态，任何时刻都可以在交换网络中建立一个连接，只要这个连接的起点、终点是空闲的，而不会影响网络中已建立起来的连接。

2）可重排无阻塞网络（Rearrangeable Non-Blocking）

不管网络处于何种状态，任何时刻都可以在一个交换网络中直接或对已有的连接重选路由来建立一个连接，只要这个连接的起点和终点是空闲的。

3）广义无阻塞网络（Wide Sense Non-Blocking）

指一个给定的网络存在着固有的阻塞可能，但有可能存在着一种精巧的选路方法，使得所有的阻塞均可避免，而不必重新安排网络中已建立起来的连接。

目前真正实用的广义无阻塞网络非常少见。

（3）不同交换技术的阻塞特性

对于不同的交换技术，阻塞特性的表现不同，下面分别进行简要介绍。

1）电路交换

电路交换建立的是物理连接，只有在呼叫建立阶段有可能选不到空闲通路而遇到阻塞；连接建立后的信息传送阶段就不会再遇到阻塞。遇到阻塞后，呼叫被拒绝，用户需重新发起呼叫，称为损失制系统（Loss System）。

这种交换网络的阻塞特性可用阻塞率（Blocking Probability）表示：

pagenumber_ebook=87,pagenumber_book=74

当交换网络的级数较多、拓扑结构复杂时，阻塞率的严格计算也很复杂。阻塞率的计算是电话交换的话务理论所要解决的一个重要问题。

电话交换通常采用有阻塞网络，但阻塞率较低，如也可采用无阻塞网络，如典型的CLOS网络。

2）分组交换

分组交换采用存储转发的方式，交换节点要处理的业务流量较高时，将导致排队时延的增加，因此称为排队系统或延迟制系统（Delay System）。这种系统不考虑阻塞率，但有时也可将等待时延超过门限值的呼叫视为被阻塞的呼叫。

3）ATM 交换

对于ATM 交换，阻塞特性较为复杂。首先，在虚连接建立阶段遇到的阻塞与电路交换类似，但不同的是，电路交换是物理连接，通路要么空闲要么占用；而ATM 交换是基于统计时分复用的虚连接，因此要看通路上是否还存在足够的带宽。其次，在信元传送阶段遇到的阻塞是由于采用统计时分复用，属于各个连接的信元随机到来而在某个时刻发生了冲突，即不同入线上的信息试图同时占用同一条链路。通常在ATM 交换网络中，竞争失败的信元可以在缓冲器中排队等待或予以丢弃。采用排队策略也会由于缓冲器溢出而丢失信元。这时的阻塞特性主要用信元丢失率（CLR，Cell Loss Rate）来表示：

信元丢失率通常为很小的数值。

通常所说的无阻塞ATM 交换网络是指信元传送阶段的无阻塞。而要实现连接建立的无阻塞，原理与电路交换相似，如可用CLOS网络，不过它们所用的无阻塞条件稍有不同。

4.故障防卫

交换网络是交换系统的核心部件，一旦发生故障会影响众多的呼叫连接，甚至导致全系统中断。因此，必须具备有效的故障防卫性能。除了提高硬件的可靠性以外，通常配置双套冗余结构，或采用多平面结构。
