本书主要讲述应用在数控机床上的数字控制技术，下面讲述其具体含义。

数字控制机床(Numerical Control Machine Tools)简称数控机床，数控技术是一种将数字计算技术应用于机床的控制技术。它把机械加工过程中的各种控制信息用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图样要求的形状和尺寸自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种典型的机电一体化产品。数控机床加工工件的过程如图7-2所示。

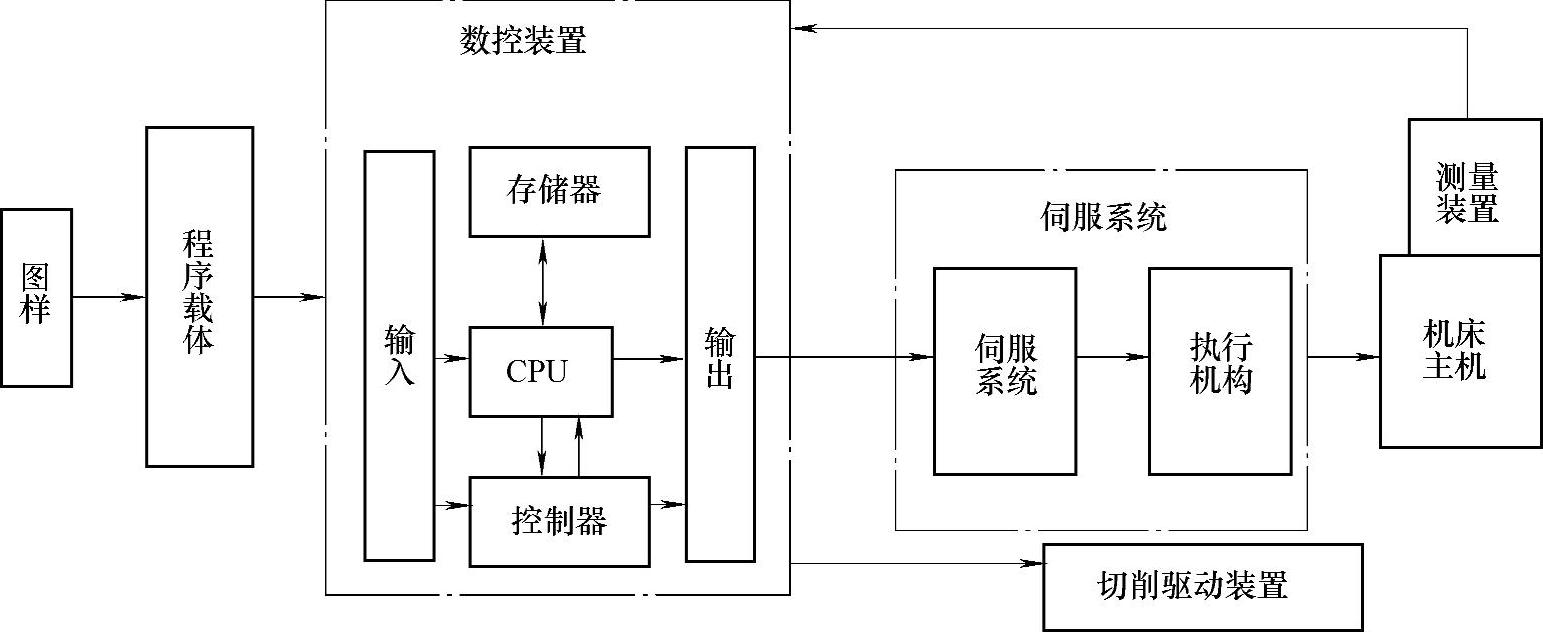

图7-2 数控机床的加工过程

在数控机床上加工工件时，首先要根据加工零件的图样与工艺方案，用规定的格式编写程序单，并且记录在程序载体上；把程序载体上的程序通过输入装置输入到数控装置中去；数控装置将输入的程序经过运算处理后，向机床各个坐标的伺服系统发出信号；伺服系统根据数控装置发出的信号，通过伺服执行机构(如步进电动机、直流伺服电动机、交流伺服电动机)，经传动装置(如滚珠丝杠螺母副等)，驱动机床各运动部件，使机床按规定的动作顺序、速度和位移量进行工作，从而制造出符合图样要求的零件。

由上述数控机床的工作过程可知，数控机床的基本组成包括数控加工程序、数控装置、伺服驱动装置、机床主体和其他辅助装置。下面分别对各组成部分的基本工作原理进行概要说明。

1.数控加工程序

数控加工程序是数控机床进行自动加工的指令序列。数控加工程序包括机床上刀具和工件的相对运动轨迹、工艺参数(进给量、主轴转速等)和辅助运动等。将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等，通过数控机床的输入装置，将程序信息输入到CNC(Computer Numerical Control)单元。

2.数控装置

数控装置是数控机床的核心。现代数控装置均采用CNC装置，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控(Software NC)。CNC系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹，然后输出到执行部件加工出所需要的零件。因此，数控装置主要由输入、处理和输出三个基本部分构成。而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作。

(1)输入装置输入装置的作用是将数控指令输入到数控装置。根据程序载体的不同，相应有不同的输入装置。目前主要有键盘输入、磁盘输入、CAD/CAM系统直接通信方式输入和连接上级计算机的DNC(直接数控)输入，现仍有不少系统还保留有光电阅读机的纸带输入形式。

(2)信息处理输入装置将加工信息传给CNC单元，编译成计算机能识别的信息，由信息处理部分按照控制程序的规定，逐步存储并进行处理后，通过输出单元发出位置和速度指令给伺服系统和主运动控制部分。CNC系统的输入数据包括:零件的轮廓信息(起点、终点、直线、圆弧等)、加工速度及其他辅助加工信息(如换刀、变速、切削液开关等)。数据处理的目的是完成插补运算前的准备工作。数据处理程序还包括刀具半径补偿、速度计算及辅助功能的处理等。

(3)输出装置输出装置与伺服机构相连。输出装置根据控制器的命令接收运算器的输出脉冲，并把它送到各坐标的伺服控制系统，经过功率放大，驱动伺服系统，从而控制机床按规定要求运动。

3.伺服系统和测量反馈系统

伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。伺服系统的作用是接收来自数控装置的指令信息，经功率放大、整形处理后，转换成机床执行部件的直线位移或角位移运动。由于伺服系统是数控机床的最后环节，其性能将直接影响数控机床的精度和速度等技术指标。因此，对数控机床的伺服驱动装置，要求具有良好的快速反应性能，准确而灵敏地跟踪数控装置发出的数字指令信号，并能忠实地执行来自数控装置的指令，提高系统的动态跟随特性和静态跟踪精度。

伺服系统包括驱动装置和执行机构两大部分。驱动装置由主轴驱动单元、进给驱动单元和主轴伺服电动机、进给伺服电动机组成。步进电动机、直流伺服电动机和交流伺服电动机是常用的驱动装置。

测量元件将数控机床各坐标轴的实际位移值检测出来并经反馈系统输入到机床的数控装置中，数控装置对反馈回来的实际位移值与指令值进行比较，并向伺服系统输出达到设定值所需的位移量指令。

4.机床主体

机床主体是数控机床的主体。它包括床身、底座、立柱、横梁、滑座、工作台、主轴箱、进给机构、刀架及自动换刀装置等机械部件。它是在数控机床上自动完成各种切削加工的机械部分。与传统的机床相比，数控机床主体具有如下结构特点。

1)采用具有高刚度、高抗振性及较小热变形的机床新结构。通常用提高结构系统的静刚度、增加阻尼、调整结构件质量和固有频率等方法来提高机床主机的刚度和抗振性，使机床主体能适应数控机床连续自动地进行切削加工的需要。采取改善机床结构布局、减少发热、控制温升及采用热位移补偿等措施，可减少热变形对机床主机的影响。

2)广泛采用高性能的主轴伺服驱动和进给伺服驱动装置，使数控机床的传动链缩短，简化了机床机械传动系统的结构。

3)采用高传动效率、高精度、无间隙的传动装置和运动部件，如滚珠丝杠螺母副、塑料滑动导轨、直线滚动导轨、静压导轨等。

5.数控机床的辅助装置

辅助装置是保证充分发挥数控机床功能所必需的配套装置。常用的辅助装置包括:气动、液压装置，排屑装置，冷却、润滑装置，回转工作台，数控分度头，防护和照明等各种辅助装置。
