三视图及其对应关系详解
【摘要】：三视图间的对应关系如图2-12所示。在画图时，应特别注意三视图之间的“长对正、高平齐、宽相等”的“三等”对应关系。2)俯视图反映物体的前、后和左、右方位。
1.三视图的形成和投影规律
在绘制机械图样时，在三面投影体系中，将机件向投影面垂直投射所得的图形称为视图。如图2-11所示，机件由前向后投射所得的图形(即正面投影)称为主视图，它通常反映机件形状的主要特征；机件由上向下投射所得的图形(即水平投影)称为俯视图；机件由左向右投射所得的图形(即侧面投影)称为左视图。

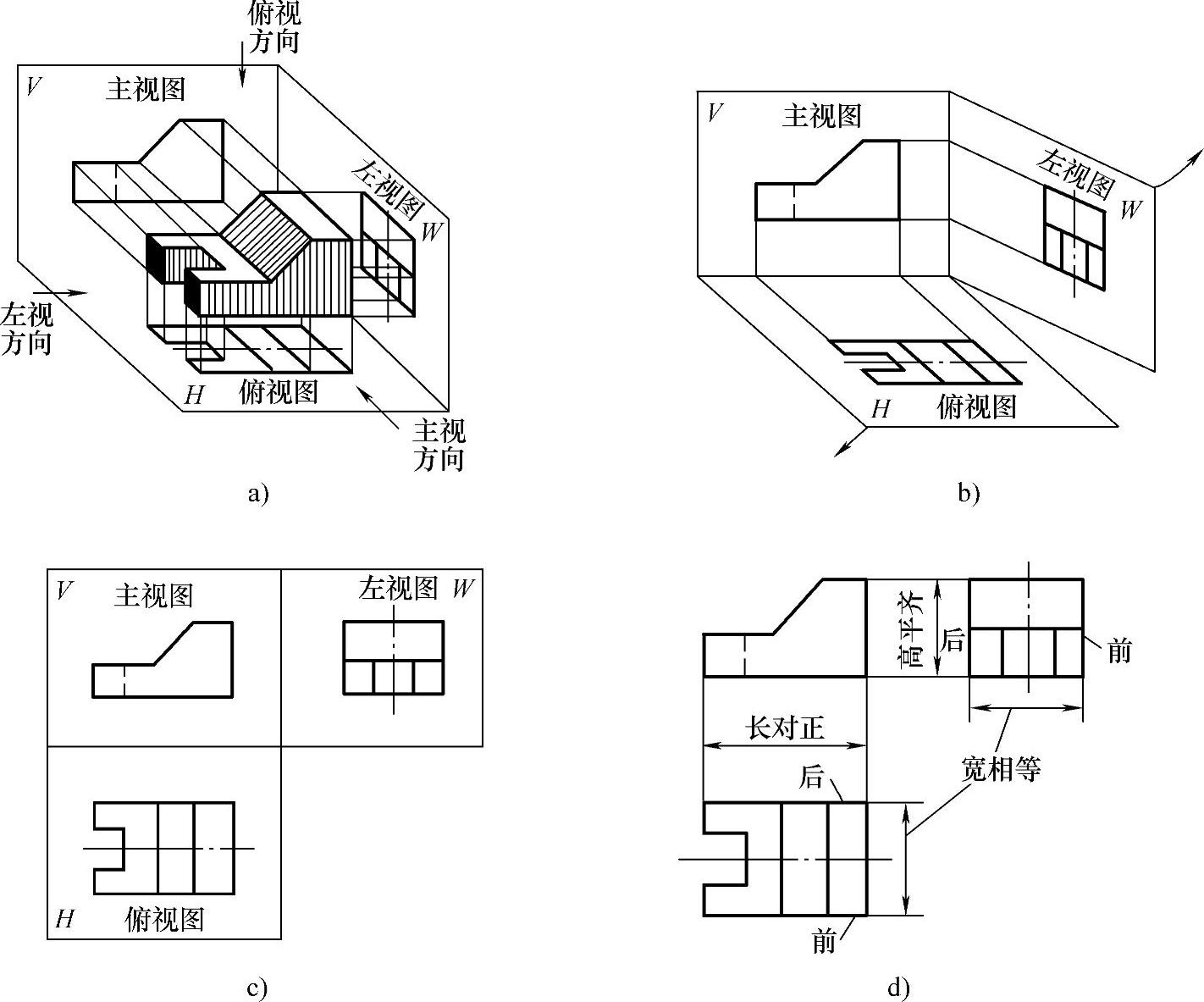

图2-11 三视图的形成和投影规律
a)三视图的形成过程 b)三投影面的展开方法 c)展开后的三视图 d)三视图之间的投影规律
在视图中，规定物体表面的可见轮廓线的投影用粗实线表示，不可见轮廓线的投影用细虚线表示。
正立放置的投影面称为正立投影面，简称正面，用V表示；水平放置的投影面称为水平投影面，用H表示；侧立放置的投影面称为侧立投影面，用W表示。
为了使三个视图能画在一张图纸上，规定正立投影面保持不动，水平投影面向下旋转90°，侧立投影面向右旋转90°，如图2-11b所示。这样，就得到在同一平面上的三面视图，通常称为三视图，如图2-11c所示。为了便于画图和看图，在三视图中不画投影面的边框线，视图之间的距离可根据具体情况确定，视图的名称也不必标出，如图2-11d所示。
2.三视图之间的对应关系
(1)度量对应关系 物体有长、宽、高三个方向的尺寸，在X轴方向取长度尺寸，在Y轴方向取宽度尺寸，在Z轴方向取高度尺寸。
三视图间的对应关系如图2-12所示。由图2-12可以看出，主视图反映物体的长度和高度，俯视图反映物体的长度和宽度，左视图反映物体的高度和宽度，所以三个视图间的度量对应关系如下:
(https://www.chuimin.cn)
图2-12 三视图间的对应关系
1)主视图和俯视图长度相等且对正。
2)主视图和左视图高度相等且对正。
3)左视图和俯视图宽度相等且对应。
在画图时，应特别注意三视图之间的“长对正、高平齐、宽相等”的“三等”对应关系。
(2)方位对应关系 物体有上、下、左、右、前、后六个方位，由图2-12可以看出如
下内容:
1)主视图反映物体的上、下和左、右方位。
2)俯视图反映物体的前、后和左、右方位。
3)左视图反映物体的上、下和前、后方位。
若以主视图为中心来看俯视图和左视图，则靠近主视图的一侧表示物体的后面，远离主视图的一侧表示物体的前面。
