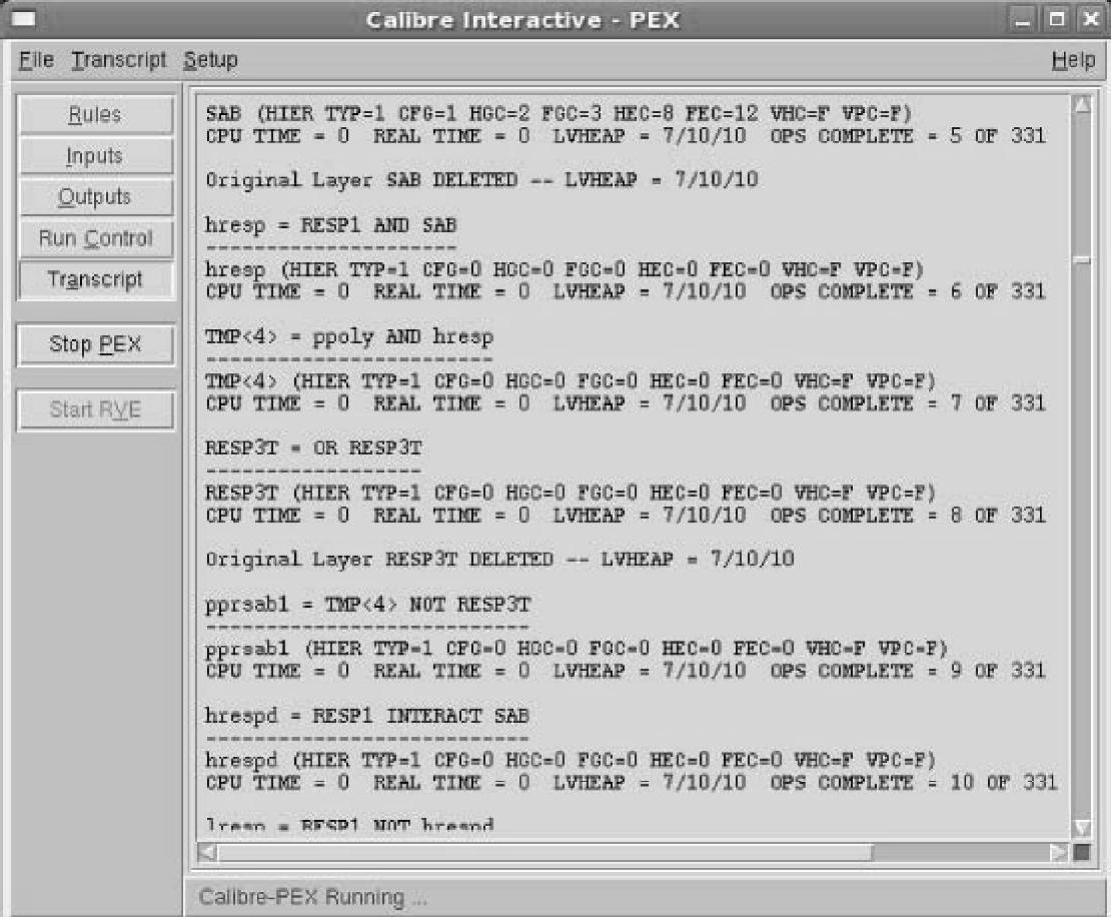

下面详细介绍采用Mentor Calibre工具对版图进行寄生参数提取的流程。本节采用内嵌在Cadence Virtuoso Layout Editor的菜单选项来启动Calibre PEX。Calibre PEX的操作流程如下。

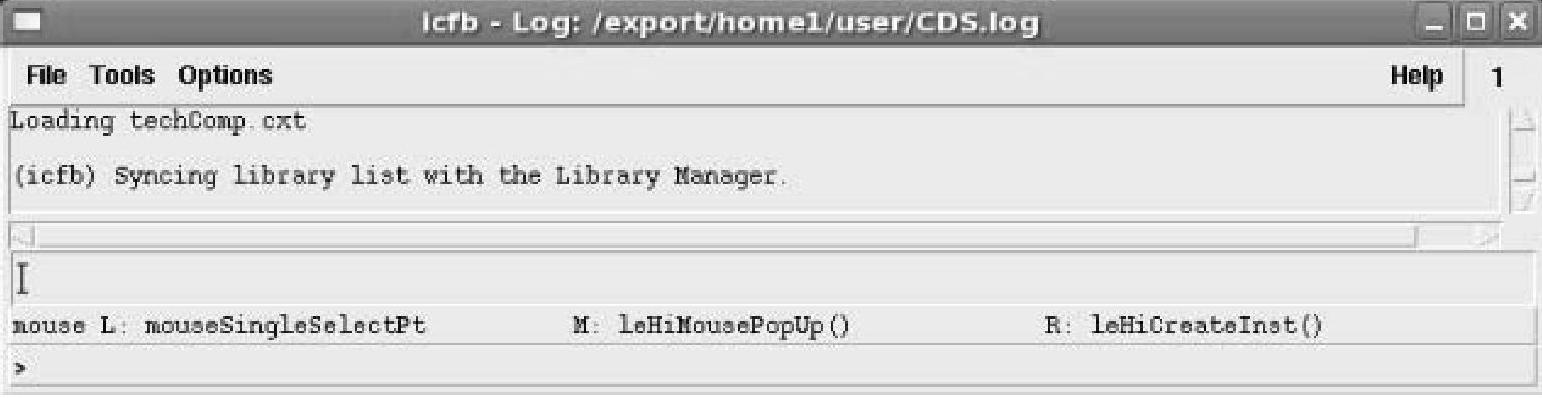

1）启动Cadence Virtuoso工具命令icfb，弹出命令行窗口，如图4.98所示。

图4.98 命令行窗口

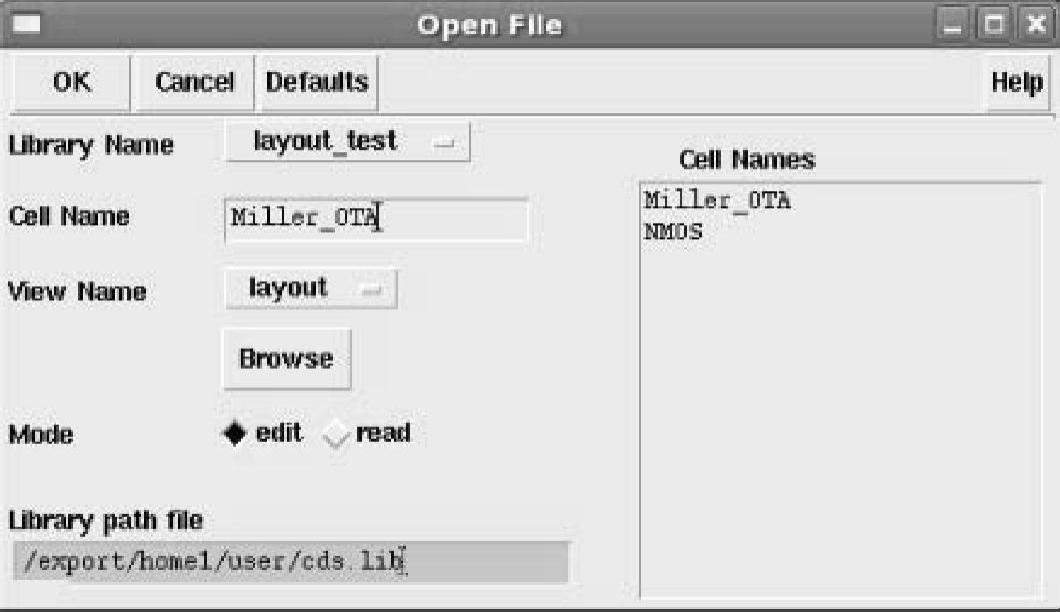

2）打开需要验证的版图视图。选择File→Open，弹出打开版图对话框，在“Library Name”中选择“layout_test”，“Cell Name”中选择“Miller_OTA”，“View Name”中选择“layout”，如图4.99所示。

图4.99 打开版图对话框

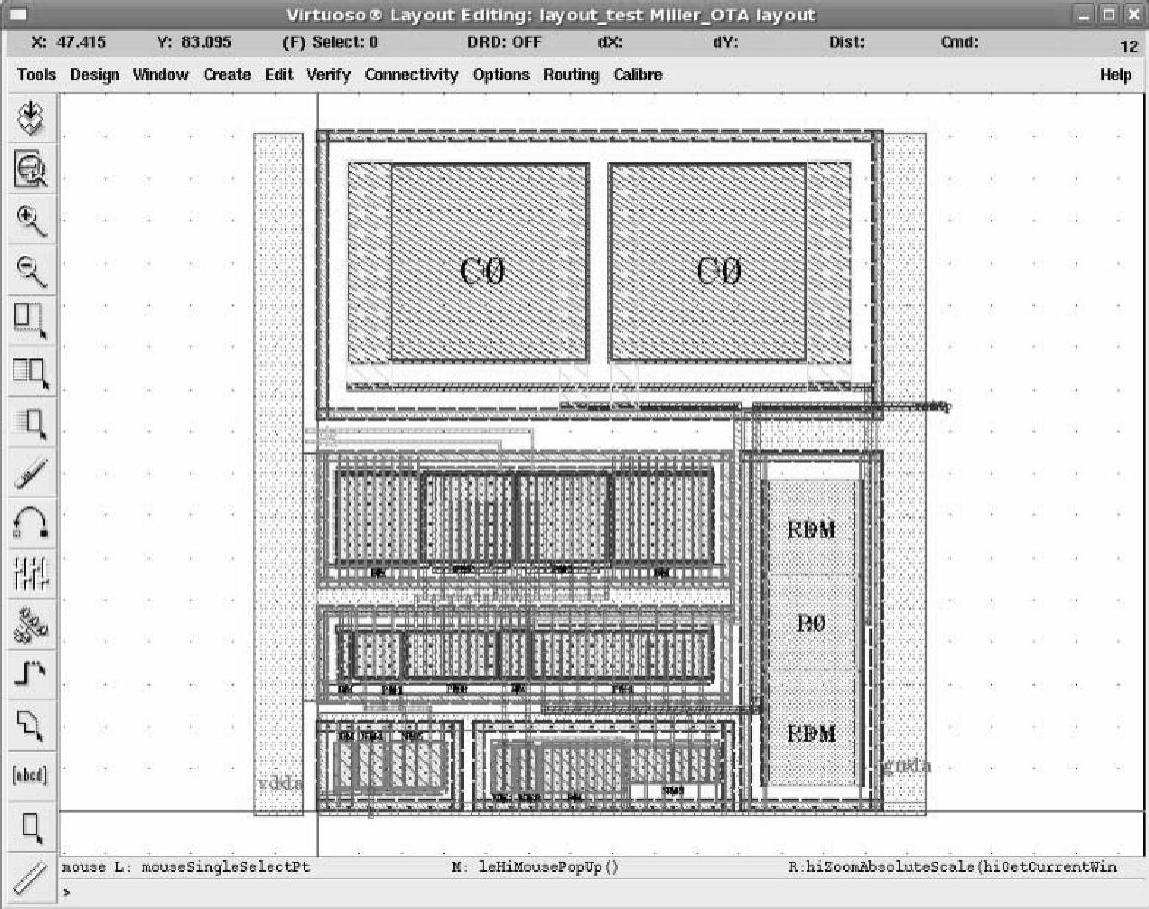

3）单击“OK”按钮，弹出Miller_OTA版图视图，如图4.100所示。

图4.100 打开Miller_OTA版图

4）打开Calibre PEX工具。选择Miller_OTA的版图视图工具菜单中的Calibre→Run PEX，弹出PEX工具对话框，如图4.101所示。

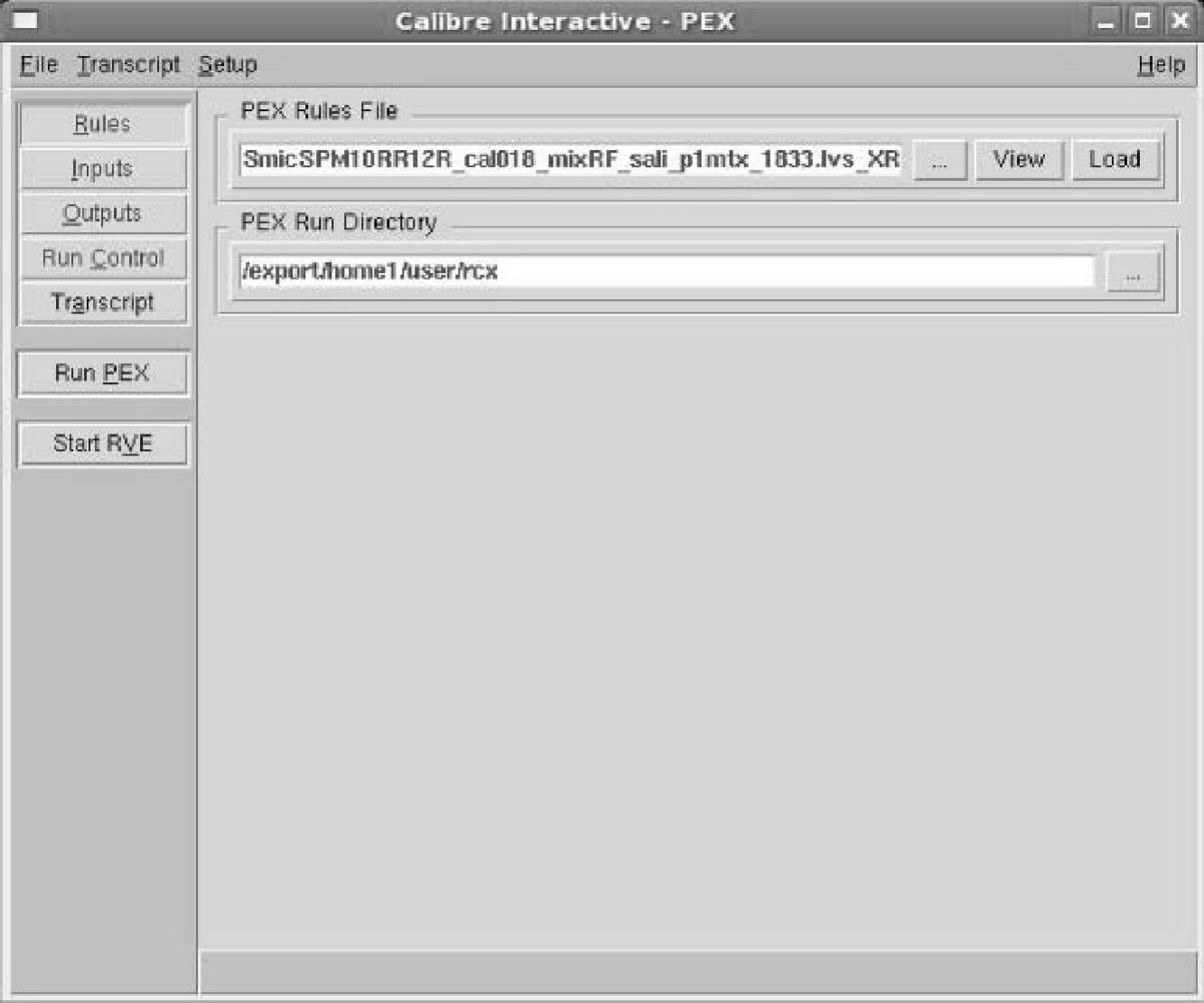

5）选择左侧菜单中的Rules，并在对话框右侧PEX Rules File单击[...]选择提取文件，并在PEX Run Directory右侧选择[...]选择运行目录，如图4.102所示。

6）选择左侧菜单选项中的Inputs，并在Layout选项卡中选择Export from layout viewer高亮，如图4.103所示。

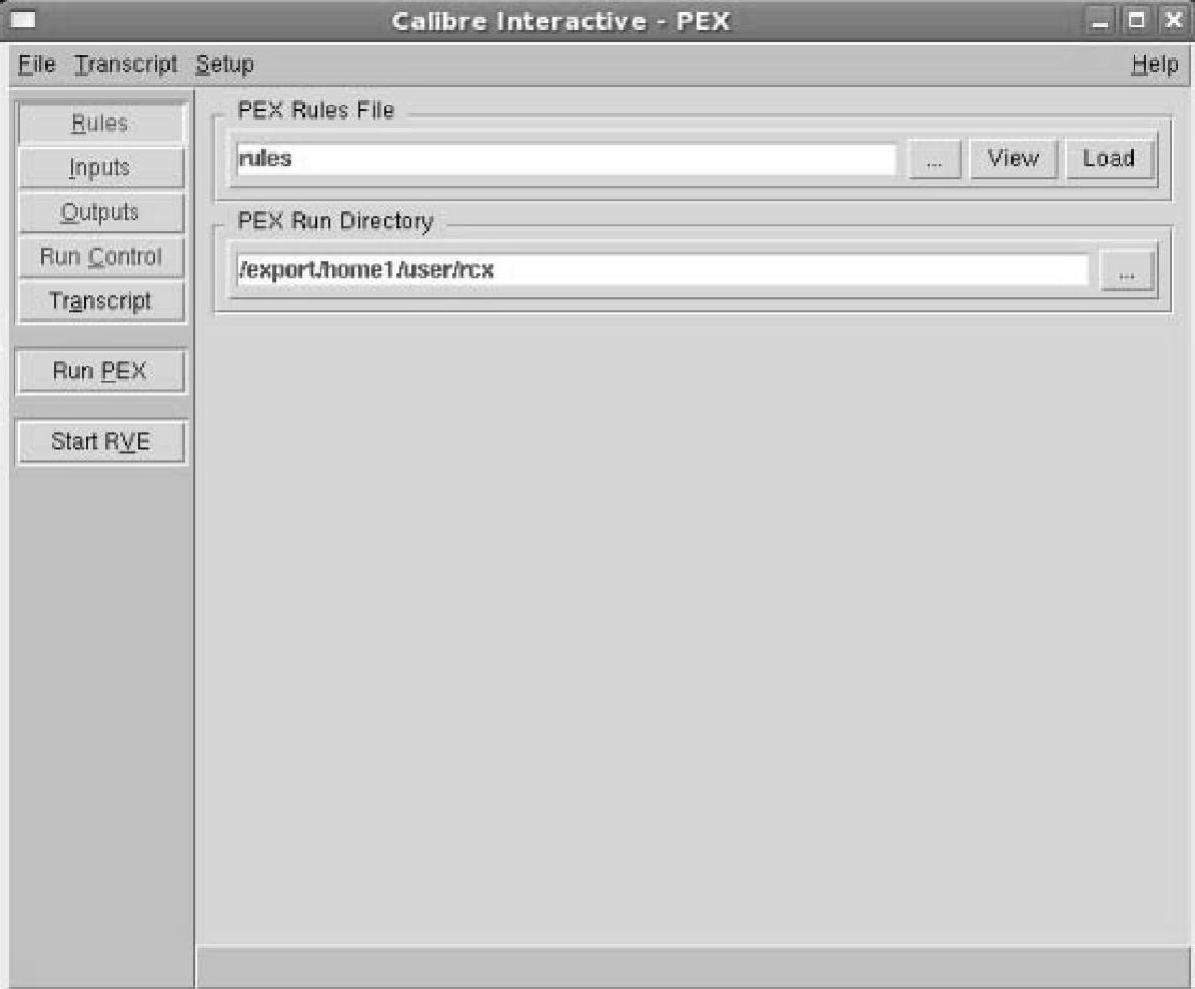

图4.101 打开Calibre PEX工具

图4.102 Calibre PEX中Rules菜单对话框

(https://www.chuimin.cn)

图4.103 Calibre PEX中Inputs菜单Layout选项卡对话框

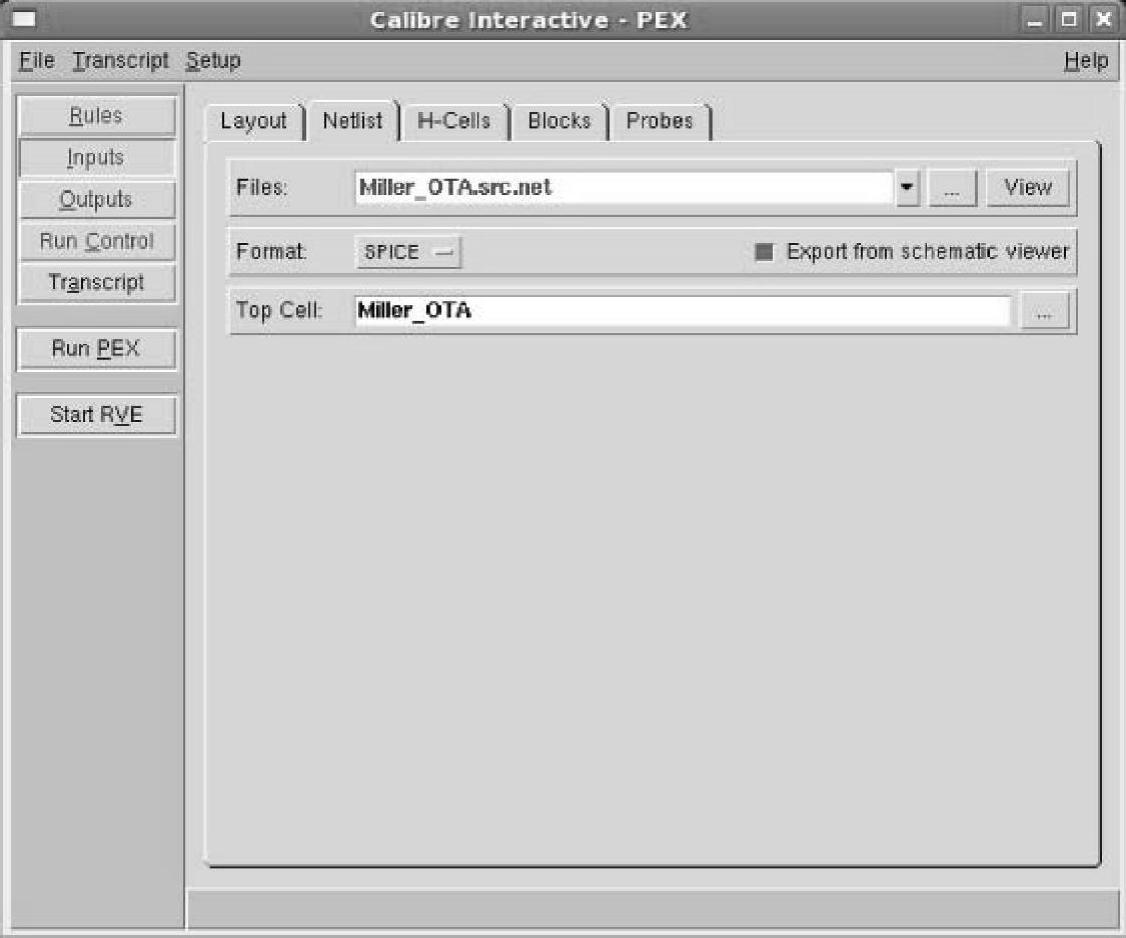

7）选择左侧菜单中的Inputs，再选择Netlist选项卡，如果电路网表文件已经存在，则直接调取，并取消Export from schematic viewer高亮；如果电路网表需要从同名的电路单元中导出，那么在Netlist选项卡中选择Export from schematic viewer高亮（注意此时必须打开同名的schematic电路图窗口，才可从schematic电路图窗口从中导出电路网表），如图4.104所示。

图4.104 Calibre PEX中Inputs→Netlist对话框

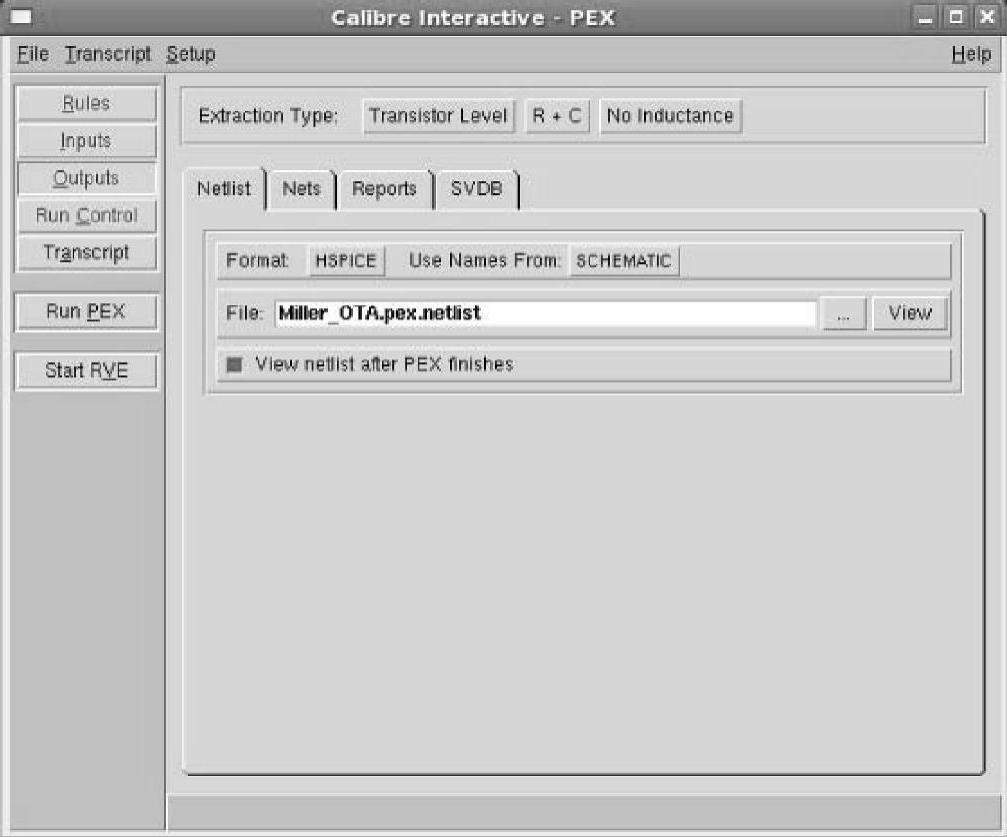

8）选择左侧菜单中的Outputs选项，将Extraction Type选项卡修改为“Tran-sistor Level-R+C-No Inductance”，表明是晶体管级提取，提取版图中的寄生电阻和电容，忽略电感信息；将Netlist选项卡中的Format修改为SPICE，表明提出的网表需采用HSPICE软件进行仿真；其他选项卡（Nets、Reports、SVDB）选择默认选项即可，如图4.105所示。
