如何启动VirtuosoLayoutEditor工具
【摘要】：采用Cadence Virtuoso Layout Editor直接调用Mentor Calibre工具需要进行文件设置，在用户的根目录下，找到.cdsinit文件，在文件的结尾处添加以下语句即可，其中calibre.skl为calibre提供的skill语言文件。在打开存在的版图视图文件或者新建版图视图文件后，在Virtuoso Layout Editor的工具菜单栏上增加了一个名为“Calibre”的新菜单，如图4.1所示。图4.1 新增的Calibre菜单示意图表4.1 Calibre菜单及子菜单功能介绍图4.2～图4.4分别为运行Calibre DRC、LVS和PEX后出现的主界面。
采用Cadence Virtuoso Layout Editor直接调用Mentor Calibre工具需要进行文件设置，在用户的根目录下，找到.cdsinit文件，在文件的结尾处添加以下语句即可，其中calibre.skl为calibre提供的skill语言文件。
load“/usr/calibre/calibre.skl”
加入以上语句之后，存盘并退出文件，进入到工作目录，启动.Cadence Virtuoso工具icfb&。在打开存在的版图视图文件或者新建版图视图文件后，在Virtuoso Layout Editor的工具菜单栏上增加了一个名为“Calibre”的新菜单，如图4.1所示。利用这个菜单就可以很方便地对Mentor Calibre工具进行调用。Calibre菜单分为Run DRC、Run LVS、Run PEX、Start REV、Clear Highlight、Setup和About等8个子菜单，表4.1为Calibre菜单介绍。
图4.1 新增的Calibre菜单示意图

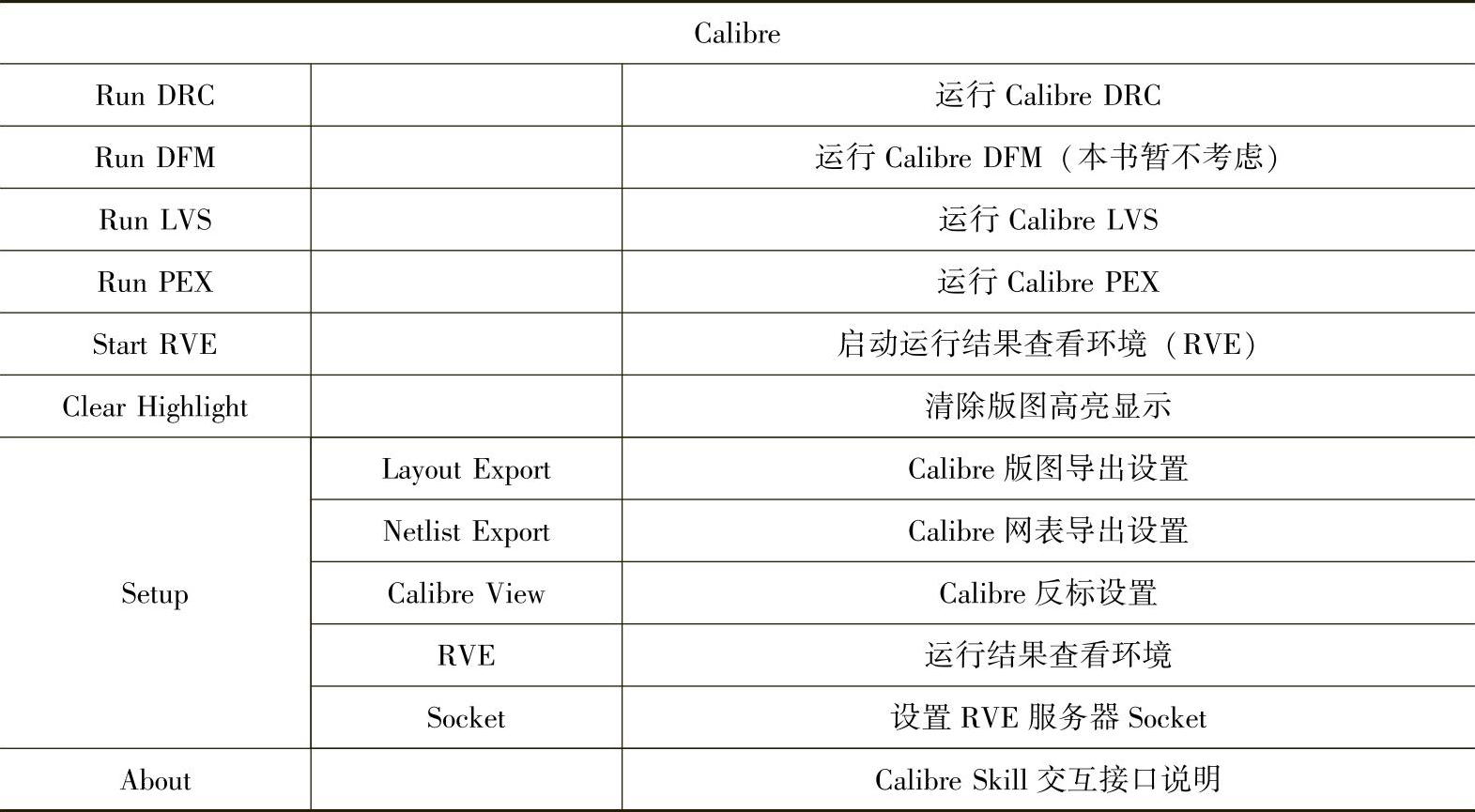

表4.1 Calibre菜单及子菜单功能介绍
图4.2～图4.4分别为运行Calibre DRC、LVS和PEX后出现的主界面。(https://www.chuimin.cn)

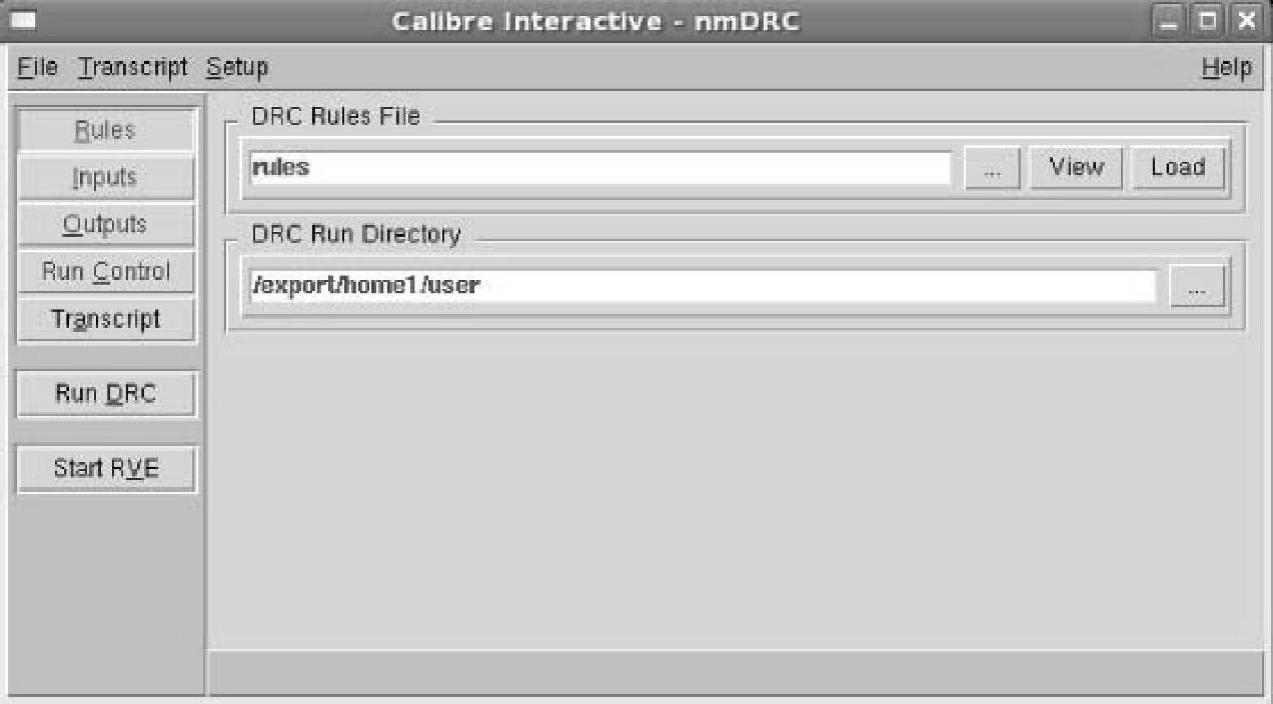

图4.2 运行Calibre DRC出现的主界面

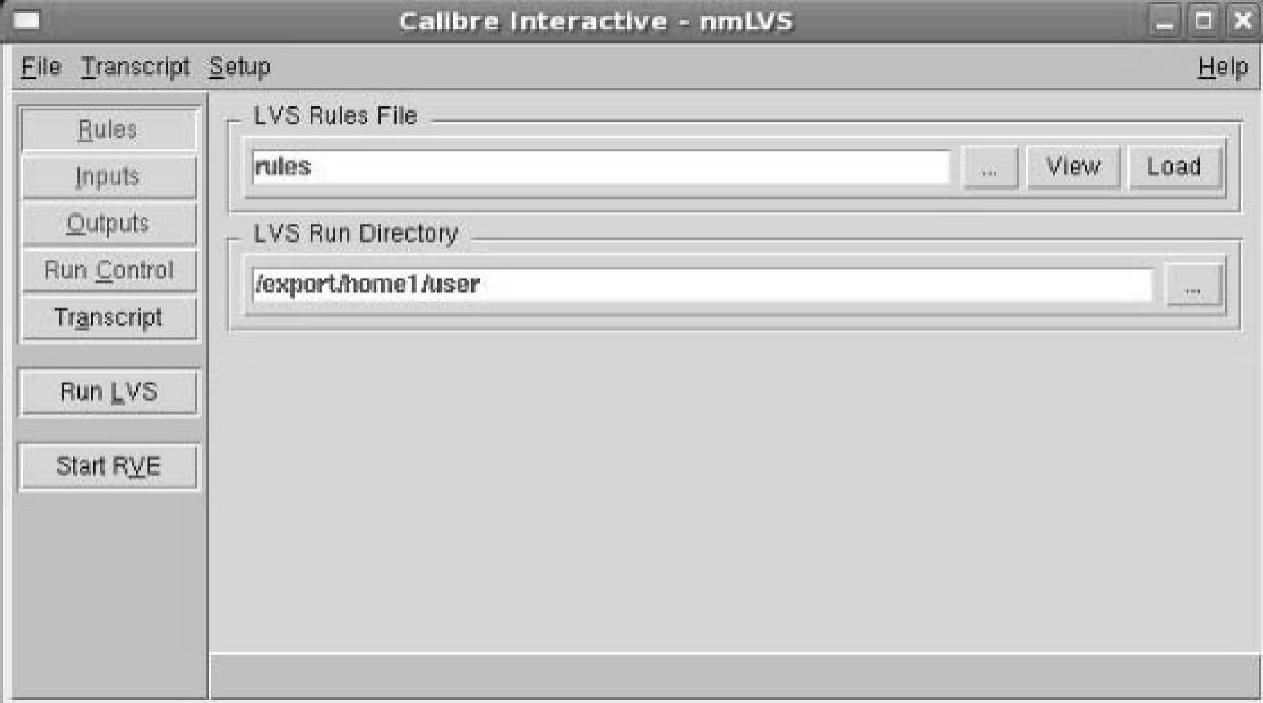

图4.3 运行Calibre LVS出现的主界面

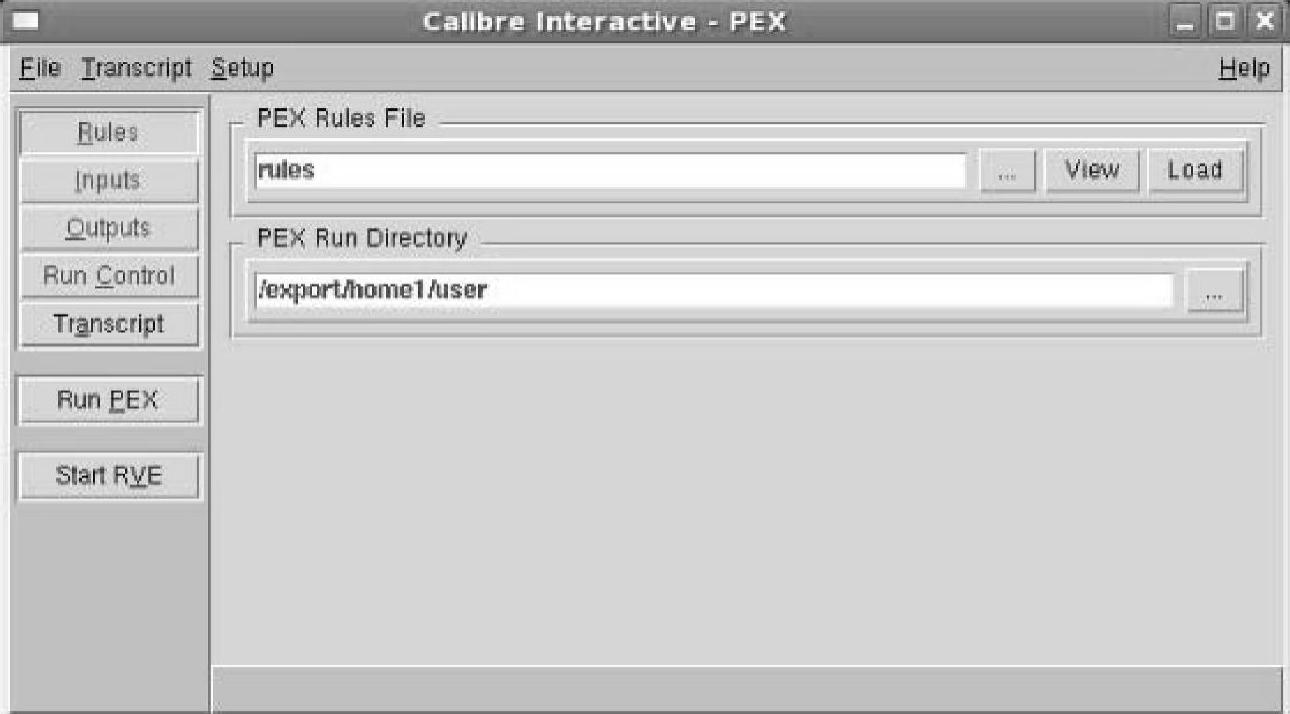

图4.4 运行Calibre PEX出现的主界面
