焊接传感器分类方法总结

2025-09-29 理论教育版权反馈

【摘要】：传感器一般由敏感元件、转换元件和基本转换电路组成，如图5-2-1所示。图5-2-1 传感器的构成敏感元件是能直接感受测量，并以确定关系输出某一物理量的元件。基本转换电路将转换元件输出的电信号转换为便于显示、记录、处理和控制的有用信号，如电压、电流、频率、脉冲等。2）自动焊接设备：监测保护气体流量/压力、冷却水压力、过电流、送丝机转矩的传感器。2）非接触式传感器包括以下种类。

传感器一般由敏感元件、转换元件和基本转换电路组成，如图5-2-1所示。

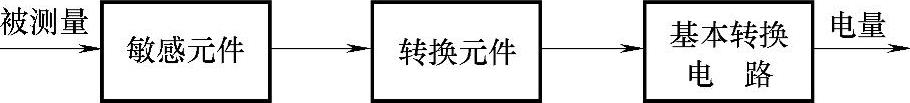

图5-2-1 传感器的构成

敏感元件是能直接感受测量，并以确定关系输出某一物理量的元件。如弹性敏感元件将力转换为位移或应变输出。转换元件将敏感元件输出的非电物理量（如位移、应变、光强等）转换成电路参数量（如电阻、电感、电容等）。基本转换电路将转换元件输出的电信号转换为便于显示、记录、处理和控制的有用信号，如电压、电流、频率、脉冲等。

在电弧焊工艺中，按照监测内容和作用来分主要有以下几类。

1）焊接特性传感器：包括监测电弧长度、焊丝伸出长度、电弧形状、熔池尺寸、焊道外部状况、熔透状况、电弧声音等。

2）自动焊接设备：监测保护气体流量/压力、冷却水压力、过电流、送丝机转矩的传感器。

3）焊接质量监测：通过X射线和超声监测焊接质量、记录焊接参数的传感器。(https://www.chuimin.cn)

按照传感原理传感器可分为接触式和非接触式传感器。

1）接触式传感器：机械式、机械电子式（开关式、差动变压器式、光电式）。

2）非接触式传感器包括以下种类。

①利用物理现象的传感器：电磁传感器、电容传感器、超声波传感器、红外辐射传感器、涡流传感器。

②利用电弧现象的传感：电弧传感器（电弧电流、电弧电压）、电弧光传感器、电弧声传感器。

③利用光学视觉传感器：激光视觉传感器、图像传感器、工业电视传感器。
