通过MDI/LCD面板，将加工程序输入到CNC存储器，是最基本的程序输入方式。程序的输入前，需要将图7.3-1所示的附加机床操作面板，或用户自制的机床操作面板上的存储器保护旋钮置于OFF位置，以取消CNC的存储器保护功能。加工程序输入的基本操作步骤如下。

1.MDI面板输入

在CNC存储器中，加工程序以程序号的形式进行识别和管理，因此，加工程序的创建需要在CNC上生成一个程序号。程序号生成后，即可以依次输入加工程序段。利用MDI面板输入加工程序是FS-0iD最基本的程序输入方式，其操作步骤如下：

1）按机床操作面板的『EDIT』键，选择程序编辑方式。

2）按MDI面板上的功能键【PROG】，LCD显示程序页面。

3）利用地址键【O】和数字键，输入需要创建的程序号，如O1234等。

4）按MDI面板上的编辑键【INSERT】，加工程序号即被插入到存储器中。

5）利用MDI面板的地址键和数字键，输入加工程序段指令，按【EOB】结束程序段。

6）按MDI面板上的编辑键【INSERT】，加工程序段即被插入到程序中。

7）重复以上步骤5）、6），完成全部程序的输入。

如果程序输入时需要自动插入程序段号，则可以通过下述的操作，在程序段输入前自动生成程序段号。程序输入完成后，按MDI面板的【RESET】键，光标可返回到程序的开始位置，然后，利用光标移动键【→】或【↓】，进行程序检查。输入的程序可通过后述的程序编辑操作，进行必要的修改。程序输入（创建）对存储器卡无效，但保存在存储器卡上的程序可以进行部分编辑操作（详见7.3.2节）。

当加工程序通过上述步骤1）～4）插入程序号后，其程序段的输入也可以通过机床操作面板上的『TEACH』键，选择示教（TEACH）编辑方式输入，其操作方法可参见7.2节的表7.2-6。如果CNC选择了对话编程、引导编程或轮廓编程、图形编程等附加功能，加工程序段的输入还可用对话、引导或轮廓定义等方式输入，有关内容可参见第6章。

2.段号的自动生成

程序段号N既能用来指示程序跳转的目标位置，也可用来指示程序检索、重新启动的位置。如果加工程序中的段号N按规定值依次递增，则可以使用CNC的段号自动生成功能，从而省略程序输入时的N号输入操作。程序段号自动生成的方法如下：

1）利用第8章所述的CNC参数设定操作，在CNC参数PRM3216中，设定程序段号的增量值，如2等。

2）利用第8章所述的CNC参数设定操作，将图7.3-1所示的CNC设定参数页面上的“顺序号”设定为“1”，生效程序段号自动插入功能。

3）利用上述的程序输入操作，输入需要创建的程序号。

4）将光标定位到程序段结束符“；”上。

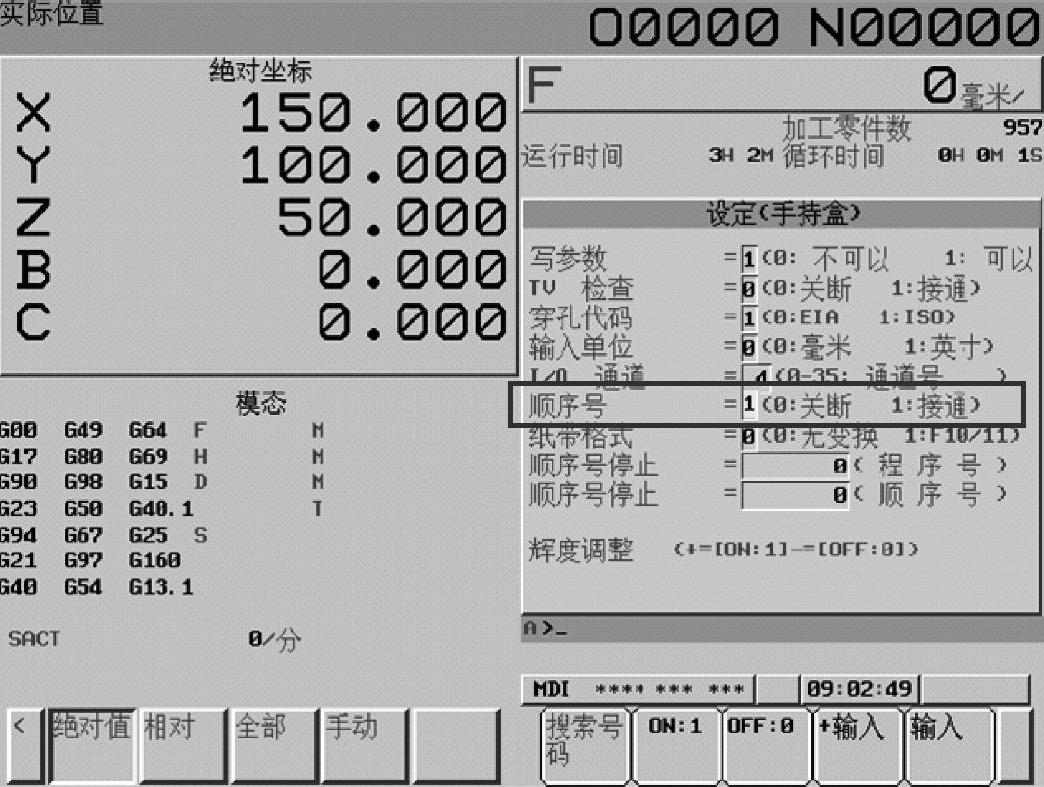

图7.3-1 自动生成程序段号的设定

5）利用地址键【N】和数字键，输入起始程序段号（如N10），按编辑键【INSERT】插入，程序段号即被自动插入到下一程序段的起始位置。如起始程序段号使用N0，则只要输入程序段结束符【EOB】、按【INSERT】插入，便可自动生成程序段号N0。

6）利用MDI面板的地址键和数字键，输入加工程序段指令，并以【EOB】结束、按【INSERT】插入程序段后，便可在下一程序段的起始位置，自动生成依次递增的段号。

例如，当CNC参数PRM3216设定“2”、起始程序段号为N10时，如输入程序段G92X0 Y0 Z0后，以【EOB】结束、按编辑键【INSERT】插入，CNC将自动生成图7.3-2所示的程序段号N12。

7）当光标定位在图7.3-2所示的程序段号N时，可通过MDI面板输入N□□□、按编辑键【ALTER】，修改程序段号N；段号修改后，在随后输入的程序段上，将以修改后的段号作为起始值，自动生成依次递增的段号。(https://www.chuimin.cn)

例如，在图7.3-2所示的显示下，输入N100后按【ALTER】键，程序段号N12将被修改为N100；完成程序段N100输入后，以【EOB】结束、按编辑键【IN-SERT】插入，CNC将在下一段上自动生成程序段号N102。

图7.3-2 程序段号的自动生成

3.字的编辑

加工程序中的程序字可通过插入、替换、删除等操作进行编辑。修改程序字前，需要将光标定位到程序字上，简单程序的光标定位可直接通过MDI面板的光标移动键【←】、【→】或【↓】、【↑】实现，复杂程序则一般利用后述的“字检索”功能进行定位。程序字的编辑方法如下：

1）将光标定位到需要修改的字上，如果需要插入一个字，则需要将光标定位到需要插入字的前一个程序字上，例如，为了在图7.3-3所示的程序段N12的最后添加一条M03指令，需要将光标定位到Y100.0上。

图7.3-3 字的插入、替换和删除

2）如果需要进行字的插入，按MDI面板上的地址键和数字键，输入程序字（如M03），然后按编辑键【INSERT】，所输入的程序字即被插入到光标定位字的后面；如果需要进行字的替换，则按编辑键【AL-TER】，光标定位的字即被所输入的程序字替代；如果直接按面板上的编辑键【DELETE】，光标定位的字即被删除。

4.字的一次性替换

加工程序中的程序字可通过一次性替换操作，进行所有相同程序字的一次性修改，一次性替换的操作步骤如下：

1）按软功能键〖（操作）〗，并按扩展键，使得软功能键〖替换〗显示。

2）按软功能键〖替换〗，并输入需要被替换的程序字，按软功能键〖之前〗确认输入。

3）输入替换后的程序字，按软功能键〖之后〗，CNC将自动搜索需要被替换的字。如果需要替换的字在程序中不存在，则CNC显示操作出错信息“未找到字符”。

4）需要被替换的字找到后，CNC将显示按软功能键〖跳跃〗、〖1-执行〗、〖全执行〗。选择〖跳跃〗，本程序字不进行替换，光标将定位到下一个需要被替换的字上；如选择〖1_-执行〗，本程序字执行替换，光标将定位到下一个需要被替换的字上；如选择〖全执行〗，光标后的所有需要被替换的字都将被一次性替换。

5）利用软功能返回键，退出一次性替换操作。

5.程序段的删除

加工程序中的程序段可以通过程序段删除功能删除。删除程序段前，需要将光标定位到程序段上，同样，简单程序的光标定位可直接通过MDI面板的光标移动键【←】、【→】或【↓】、【↑】实现，复杂程序则一般利用后述的“程序段检索”功能进行定位。程序段的删除方法如下：

1）将光标定位到需要删除程序段的第1个字上，例如，为了删除图7.3-4所示的程序段N10，需要将光标定位到N10上。

图7.3-4 程序段的删除

2）按MDI面板上的程序段结束符【EOB】、再按编辑键【DELETE】，指定程序段（如N10）即被删除。如果需要删除连续多个程序段，则可连续输入多个程序段结束符【EOB】后，再按编辑键【DELETE】，例如，当光标定位于N10时，如果按MDI面板上的【EOB】、【EOB】，再按编辑键【DELETE】，程序段N10、N12将被同时删除。
