数控机床出现故障时，维修人员按“先外后内”的要求，通过望（看）、闻/听、问、切（摸）对故障展开诊断分析。

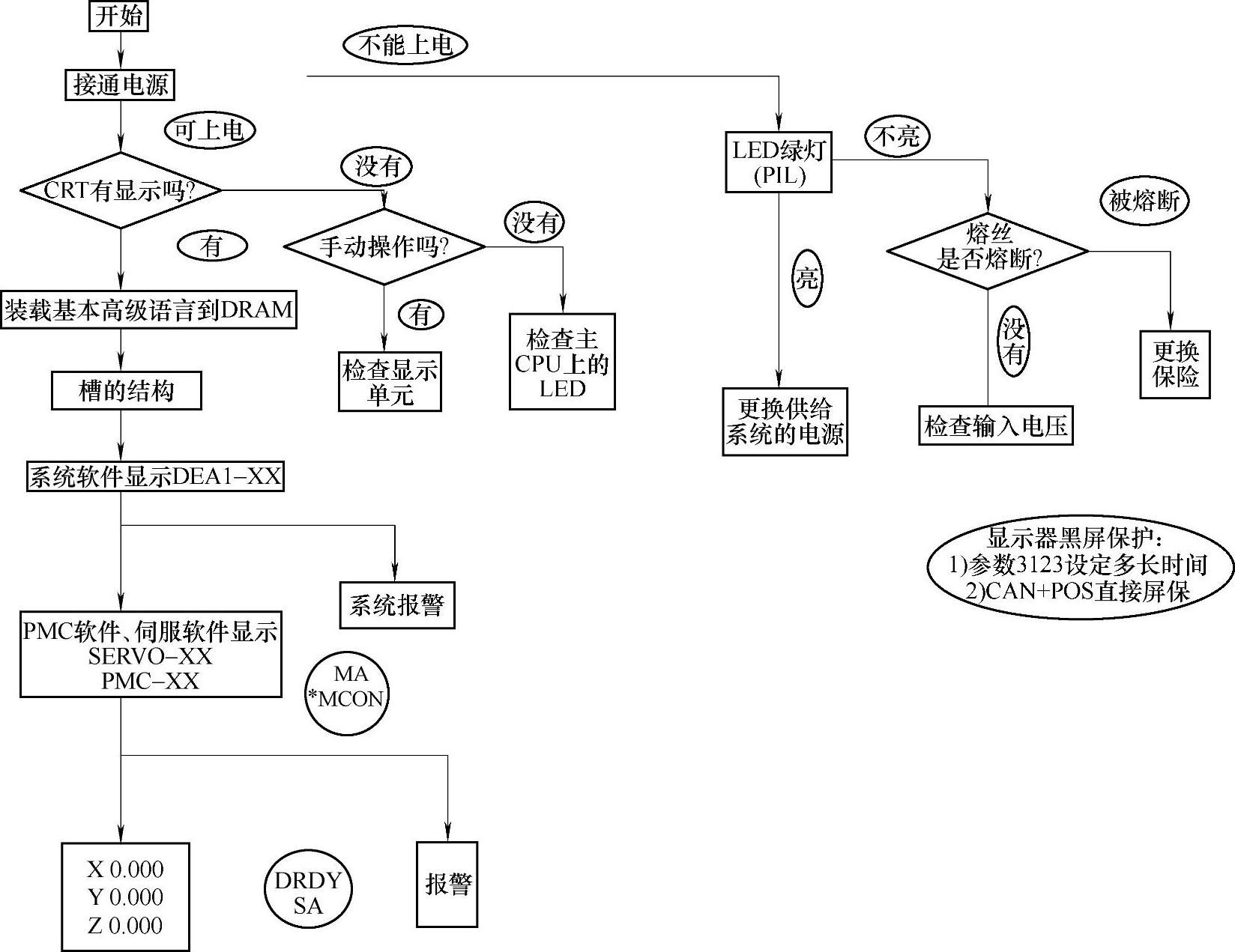

图2-6 FANUC系统的开机自检顺序

1.望（看）机床外部状态或内部器件的连接

1）机床导轨、滚珠丝杠副、传动轴/齿轮或夹具等工作状况是否正常。

2）连接插头松动或有断线，继电器、接触器和各类开关的触点烧蚀或压力失常，发热元器件表面过热变色，电容膨胀变形或报警指示灯亮等。

3）由于触点闭合/断开或导线接头松动导致机床开机时出现火花：当电动机控制接触器的主触点中的一相接触不良或该相断路，将导致其他两相有火花而该相无火花；当电动机相间短路或接地时，将导致电动机控制接触器的主触点三相中的两相火花比正常大而另一相比正常小；当电动机过载或机械部分卡死时，将导致电动机控制接触器的主触点三相火花都比正常大。

4）辅助电路中接触器的线圈通电后衔铁不吸时，要区分电路断路还是接触器的机械部分卡死：此时可按下起动按钮，若按钮常开触点由闭合到断开时有火花，则电路通路，故障位于接触器的机械部分；若触点间无火花，则电路断路。

5）逐步接入法查电路短路和接地故障：换上新的熔断器，将各支路一条一条的接入电源，重新试验；当接到某支路条时熔断器又熔断，故障就在刚接入的这条电路及所包含的电器元件上。

2.闻电器件的焦糊味等异味或听故障时异常声响的声源

1）当电器元件被击穿或烧毁时，在密闭空间内产生焦糊味等异常气味，这是维修人员处理电气故障时着重关注的。

2）电源变压器、阻抗器与电抗器等，因铁心松动或锈蚀，引起铁片振动，发出“吱吱”声。

3）继电器和接触器等磁回路间隙过大，短路环断裂、动静铁心或衔铁轴线偏差及线圈欠压运行等引起电磁“嗡嗡”声；触点接触不好，出现“呃呃”声；元器件因过流或过压运行而引起击穿爆裂声。

4）轴承坏、液压泵阻力大或滚珠丝杠无润滑运行时，发出异常声响。

3.问操作者故障的过程

按照先动口再动手的要求，询问操作者故障的全过程，了解故障现象及采取的措施等。

4.切（摸）过流、过载或超温引起的发热或振动等

如气动、液压或冷却系统的管路阻塞，泵卡死及其他机械故障而引起的过载超温，严重时线圈烧损并伴有焦糊味；还有机床运行中因元件漏电、过流或机械过载等引起的异常温升和气味。
