激光武器毁伤计算：等效靶分析

2023-06-23 理论教育版权反馈

【摘要】：黑色补土有利于金属漆发色，案例中使用的是郡仕1500号黑色补土。补土的标号数值越大，补土的颗粒越小，完成后的漆面越细腻。一般来说，战机模型使用1500号补土，战车模型使用1000号，500号补土非常粗糙，可用来制作战车防滑纹。依据上述的100 kW 功率激光的激光照射功率密度为：左图展现了油漆不同稀释程度对喷涂效果的影响。左侧的小勺为黑色水补土打底，右侧小勺在黑色补土上喷了一层不均匀的白色。

导弹在飞行中铝合金材料的导弹飞行速度不能超过409.7～624.8 m／s，此时周围的环境温度约为140 ℃，当飞机超高音速飞行达1 126 m／s 左右时，弹身表层的温度约为250 ℃，在这里将250 ℃作为飞机机身的初始温度，并分别将660.25 ℃的熔点和2 467 ℃的沸点作为飞机机身的损伤温度，并取x 的值依次为10 mm、20 mm、14 mm。由式（4）可得

代入式（5）可得

pagenumber_ebook=25,pagenumber_book=779

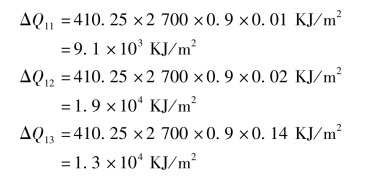

其中ΔQ11，ΔQ12，ΔQ13分别为10 mm、20 mm、14 mm 厚度等效靶达到熔点时需要的能量吸收密度。除此之外，代入式（5）得

pagenumber_ebook=25,pagenumber_book=779

其中ΔQ21，ΔQ22，ΔQ23分别为10 mm、20 mm、14 mm 厚度等效靶达到沸点时需要的能量吸收密度。

代入式子（5）可得

pagenumber_ebook=25,pagenumber_book=779

再将上述的值代入式（6）可得

pagenumber_ebook=25,pagenumber_book=779

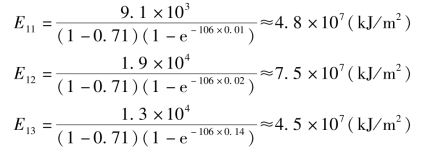

E11，E12，E13分别为上述三种不同厚度下的靶板达到相对应的熔点时需要的激光照射功率密度。

pagenumber_ebook=25,pagenumber_book=779

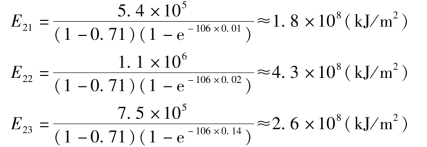

E21，E22，E23分别为上述三种不同厚度下的靶板达到相对应的沸点时需要的激光照射功率密度。

再根据公式：E＝Pt，得

依据上述的100 kW 功率激光的激光照射功率密度为：

pagenumber_ebook=25,pagenumber_book=779

pagenumber_ebook=26,pagenumber_book=780

t11，t12，t13分别为上述三种不同厚度下用100 kW 功率的激光照射靶板达到熔化相对应的时间。

pagenumber_ebook=26,pagenumber_book=780

t21，t22，t23分别为上述三种不同厚度下用100 kW 功率的激光照射靶板达到沸点相对应的时间。
