在碱性溶液中，氢氧化钠是这类阳极氧化处理液的基本成分。酸性阳极氧化法以Dow17法为代表。溶液中氟化钾和氢氧化铝促使镁合金在阳极氧化的初始阶段能够迅速成膜。3）在阳极氧化开始阶段，必须迅速升高电压，维持规定的电流密度，才能获得正常的膜层。阳极氧化的终止电压视合金的种类及所需膜层的性质而定。该工艺形成的膜层主要由MgAl2O4组成，呈现不规则孔洞的粗糙膜结构特点，其孔径远大于传统的铝合金表面硫酸阳极氧化后的孔径。......
2025-09-29
阳极极化曲线测定方法详解
【摘要】：测定阳极极化曲线的目的在于判断应用阳极保护的可能性和确定阳极保护的三个主要参数。测定金属的阳极极化曲线时，可按以下步骤进行：1）先测定金属在给定介质中的自然腐蚀电位，这一电位表示金属在活化状态时的表面特性。2）用暂态法测绘出金属的阳极极化曲线，扫描速度为1V/h。3）用稳态测量法，在工作电位范围内测绘出阳极极化曲线。图4-11所示的是430不锈钢在0.5mol/L硫酸溶液中的阳极极化曲线，并由此得到阳极保护的三个主要参数。
由于每种需要保护的金属及其所处的环境不相同，所以应用阳极保护时，必须对每一个具体的场合进行专门的电化学研究，即测定阳极极化曲线。
测定阳极极化曲线的目的在于判断应用阳极保护的可能性和确定阳极保护的三个主要参数。根据致钝电流密度可以大致估计出直流电源的输出容量；根据维钝电流密度可以大致估计阳极保护的保护效果和耗电量及维持费用；根据钝化区电位范围可以初步选择控制电位的方式和参比电极。
在实验室中测定阳极极化曲线的装置由恒电位仪、三电极电解池、电流及电位测量仪器组成，如图4-10所示。

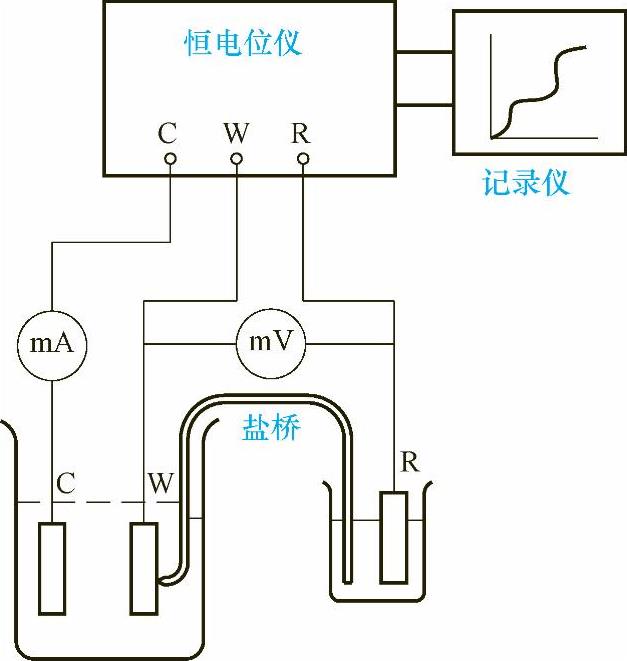

图4-10 恒电位测定阳极极化曲线的装置
W—工作电极 C—辅助电极 R—参比电极
恒电位仪作为直流电源，它能将试样的电极电位恒定在一个给定的数值上，所以在测定极化曲线时，就可按要求的速度改变电位，同时记录相应的电流值，这种方法称为恒电位法。恒电位法测定极化曲线一般有两种方式，即暂态法和稳态法。暂态法是指连续改变金属的电极电位，依靠自动记录仪把电位和所对应的电流连续地绘制在记录纸上。稳态法又称逐点测量法，是指逐点手动改变金属的电位，然后在该电位值上停留一定时间，如5min使所对应的电流值稳定。这样逐点测量和记录，最后将各点连接起来绘成一条曲线。(https://www.chuimin.cn)
金属试样的面积一般为1～10cm2，对试样需要先进行机械加工，磨光至一定程度，再镶嵌在塑料中消除边缘效应。经过清洗并除油后即可备用，必要时还可将金属先进行阴极活化。
测定金属的阳极极化曲线时，可按以下步骤进行：
1）先测定金属在给定介质中的自然腐蚀电位，这一电位表示金属在活化状态时的表面特性。
2）用暂态法测绘出金属的阳极极化曲线，扫描速度为1V/h。根据测得的曲线，确定出稳定钝化区的电位范围。
3）用稳态测量法，在工作电位范围内测绘出阳极极化曲线。测量时逐点改变电位，并在每一给定电位下保持一定时间，使对应的电流值稳定。在得到的极化曲线上，确定致钝电流密度im和维钝电流密度ip。
图4-11所示的是430不锈钢在0.5mol/L硫酸溶液中的阳极极化曲线，并由此得到阳极保护的三个主要参数。
相关文章
- 详细阅读
-
酸奶加工工艺及方法详解详细阅读
了解酸奶的加工工艺，掌握酸奶的加工方法。通常制备好的生产（工作）发酵剂应尽快使用，也可保存于 0～5°C的冰箱中待用。具体办法是在少量的原料奶中加入糖加热溶解，过滤后倒入原料奶中混匀即可。装瓶：将酸奶瓶用水浴煮沸消毒 20 min，然后将添加发酵剂的奶分装于酸奶瓶中，每次不能超过容器的 4/5。......
2025-09-29
-
SEM样品制备方法详解详细阅读
SEM对样品的要求为：①样品表面必须清洁；②必须要保持样品的原始形貌；③样品要干燥；④样品表面不能出现电荷累积；⑤样品大小要适合仪器专用样品座的尺寸，不能过大；样品高度也有一定的限制，一般在5～10 mm。而对于成分定性、定量分析的样品则必须蒸镀碳导电膜。镀膜要均匀，厚度控制在20 nm左右，为了保证样品与标样镀膜厚度相同，标样和样品应该同时蒸镀。......
2025-09-29
-
铝合金阳极氧化预处理优化方法详细阅读
表面抛光 铝及铝合金型材或制件，视表面粗糙度情况及客户或产品设计的要求进行抛光处理，如表面已经达到理想的表面粗糙度，则不必再抛光。脱脂 铝及铝合金制件可根据表面的油污情况选择脱脂方法，如果油污厚重，可以先用有机溶剂脱脂，然后再进行化学脱脂。碱腐蚀 铝合金制件表面经脱脂及热水、冷水洗净后，表面仍有一层旧的氧化膜，这层膜在阳极氧化前要用碱蚀清除。......
2025-09-29
-
计算方法和步骤详解详细阅读
电流密度J的分布情况通过求解公式（6-1）来获得。在本节中，动静导电杆的材料采用铜，动静触头的材料采用银，电弧的电导率为银的10-4。在ANSYS有限元软件中进行静态传导电流分析，需要经过单元类型选择、定义材质属性、分配材质属性、几何模型剖分、定义边界条件、加载激励和结果处理这几个步骤。将上一步所得电流密度分布情况作为激励加载至模型上，通过有限元分析计算，可以得到灭弧室内的空间磁场分布。......
2025-09-29
-
滑块后处理方法详解详细阅读
完成滑块机构的添加和链接后，接下来就需要在标准模架上完成建腔的工作。继续以上面的模型为例来讲解滑块后处理的一般操作过程。选择下拉菜单命令，系统显示总模型。选取图10.2.10所示的动/定模板为目标体，单击鼠标中键确认。选取滑块机构为工具体。图10.2.10 定义目标体图10.2.11 定模板避开槽图10.2.12 动模板避开槽说明：为了清楚地显示动/定模板上的避开槽，此处隐藏了模架的其他零件。......
2025-09-29
-
评定参数的选用方法详解详细阅读
表面粗糙度参数的正确选择，对保证机械产品质量和控制生产成本具有重要意义。表面粗糙度参数的选择包括参数及参数值的选择。表5-6给出了轴和孔的表面粗糙度参数Ra的推荐值，在设计过程中可根据应用实例进行选择。......
2025-09-29
-
涂层孔隙率检测方法详解详细阅读
不同功能的涂层对孔隙率要求也不尽相同。所以涂层孔隙率多寡的评价依赖于涂层的功能。检测涂层孔隙率的方法很多。经过5～10min后，直接观察膏层上的有色斑点，按每平方厘米面积上计数斑点数量，确定孔隙率。......
2025-09-29
相关推荐
