供气质量稳定的控制目标：闭环控制储气罐压力
【摘要】：为保证供气质量，要求储气罐的空气压力稳定在某一个数值上，这个数值是我们控制的目标，称之为目标压力。图5-34 闭环控制的目的1.空气压缩机的恒压要求当用户的用气量增加，储气罐内的实际压力PX小于目标压力PT时，要求电动机加速，使储气罐内的压力上升至目标值。图5-35 空气压缩机恒压控制系统图3.系统的工作设：XT为目标信号，其大小与所要求的储气罐压力相对应，也称目标值。则变频器输出频率fX的变化趋势由合成信号决定。
以空气压缩机的恒压控制系统为例，如图5-34所示，其基本工作过程是：电动机拖动空气压缩机旋转，使之产生压缩空气，并储存于储气罐中。储气罐中空气压力的大小取决于空气压缩机产生压缩空气的能力和用户用气量之间的平衡状况。为保证供气质量，要求储气罐的空气压力稳定在某一个数值上，这个数值是我们控制的目标，称之为目标压力。

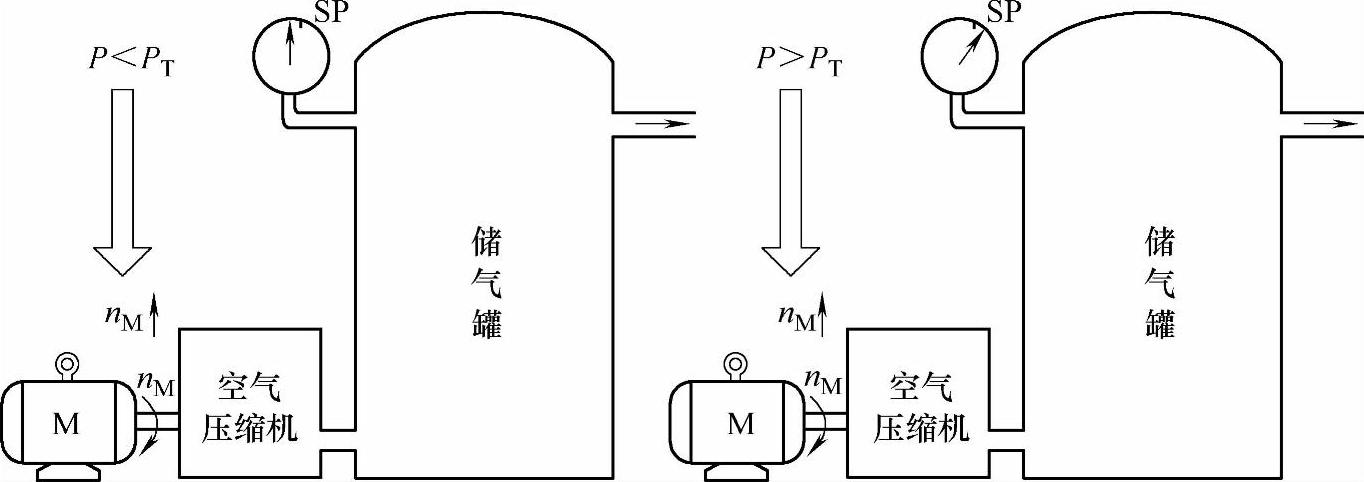

图5-34 闭环控制的目的
1.空气压缩机的恒压要求
当用户的用气量增加，储气罐内的实际压力PX小于目标压力PT时，要求电动机加速，使储气罐内的压力上升至目标值。反之，当用气量减小，储气罐内的压力升高，要求电动机减速，降低罐内的压力。
2.空气压缩机恒压控制系统图
空气压缩机恒压控制系统图如图5-35所示。

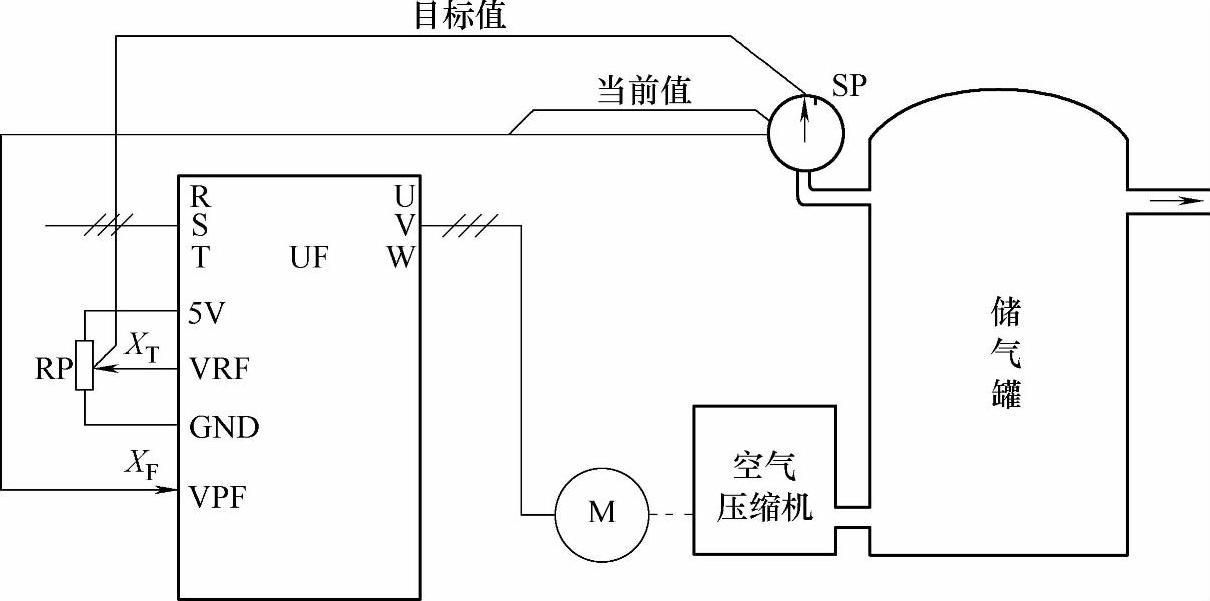

图5-35 空气压缩机恒压控制系统图
3.系统的工作
设：XT为目标信号，其大小与所要求的储气罐压力相对应，也称目标值。
XF为压力变送器的反馈信号（被控信号），其大小与储气罐的实际压力相对应，也称实际值。(https://www.chuimin.cn)
则变频器输出频率fX的变化趋势由合成信号（XT-XF）决定。
如P>PT：
则XF>XT→（XT-XF）<0
→fX↓→nM↓
→P↓→XF↓
→直至（XF≈XT）为止。
反之，如P<PT：
则XF<XT→（XT-XF）>0
→fX↑→nM↑
→P↑→XF↑
→直至（XF≈XT）为止。
