不同用途的弹药, 其威力要求也是不同的。弹药的威力大, 可以相应地减少弹药消耗量, 缩短完成战斗任务的时间。为了适应现代战争的需要, 用什么标准来衡量弹药威力的大小, 是一个值得进一步研究的问题。总的来说, 具体威力标准的提出与目标类型、弹药毁伤机理和战术使用等因素相关。表1-2弹药的威力指标影响弹药威力大小的因素有很多, 对具体弹药应当进行具体的分析。对此, 将在以后各章中分别予以说明。......
2025-09-29
合金结热处理及电阻性能影响分析
【摘要】：合金结是必须要热处理，热处理的作用是为了形成线性的欧姆行为，这种结成为合金结。Ge到Au原子比固定在12%，这个比率的AuGe是共熔合金，在热蒸发过程中是稳定的。合金欧姆结电阻受退火条件影响很大。在250℃退火时，接触电阻值是0.46Ω·mm，表中显示比较合适的合金退火温度是300℃。表5.1Au／Ge／Ni／Au在不同退火温度下接触电阻值图4-2-16长袖、中袖旗袍
从前面的讨论中知道源漏的欧姆接触阻值直接影响了HEMT 器件的高频性能。欧姆接触的形成一般有两种：合金和非合金金属体系。合金结是必须要热处理，热处理的作用是为了形成线性的欧姆行为，这种结成为合金结。合金欧姆接触能形成良好的低阻值，原理是加热处理时第一层或者第二层金属要选容易扩散到下面的半导体材料，并且和下面的半导体材料发生反应，这样就形成非常薄的重掺杂区域，电子容易隧穿效应，从而使得阻值很低。
InAs／AlSbHEMT 器件制造中首先进行的是形成欧姆接触。光刻之前用BOE（10∶1）和去离子水清洗，并用氮气吹干，从而去掉InAs表面的自然氧化物。之后放入到电子束蒸发腔体，腔体抽真空到2×10-7torr，最后淀积合金金属。实验中使用Au／Ge／Ni／Au（20／40／14／220nm），Au和Ge在室温下稳定，在热处理时，Au和Ge会扩散到下面的半导体材料层，Ge提高了Au的扩散，加速了Au／Ge与半导体材料的扩散过程。Ni的作用是阻挡层，防止最上面的Au扩散到下面，而第四层Au是提高金属合金后的导电性，同时减低欧姆阻值。Ge到Au原子比固定在12%，这个比率的AuGe是共熔合金，在热蒸发过程中是稳定的。
InAs／AlSbHEMT 器件外延生长的温度在低温下（低于380 ℃）进行，所以在后期的热处理中温度不宜超过380 ℃。高温下，外延材料中AlSb的性能会发生变化，这样会影响整个器件的性能参数，所以合金需要在较低温度下（低于380 ℃）进行。整个合金欧姆结在氮气环境退火。合金欧姆结电阻受退火条件影响很大。为了得到较低的欧姆电阻值，要找到合适的合金温度，在合金时间固定在15分钟，合金退火温度选取三个值250 ℃，300 ℃，350 ℃，然后用TLM 图形来测试算出欧姆接触阻值，结果总结到表5.1中。在250℃退火时，接触电阻值是0.46Ω·mm，表中显示比较合适的合金退火温度是300℃。(https://www.chuimin.cn)

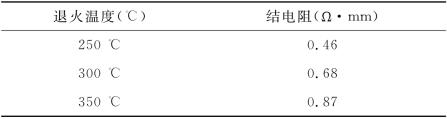

表5.1 Au／Ge／Ni／Au在不同退火温度下接触电阻值
相关文章
- 详细阅读
-
金属焊接性及其影响因素分析详细阅读
工艺焊接性是通过金属材料焊接性试验来实现，而使用焊接性则通过焊接工艺评定来实现。例如，钛金属在焊接过程中，400℃以上的区域都要用惰性气体保护，否则，该温度区域的钛金属氧化，力学性能变差，因此，焊接钛金属比焊接低碳钢要难得多。如钛金属用真空电子束焊接方法很容易获得高质量的焊缝，而用氩弧焊方法焊接，需要设计一套保护装置，在焊接过程中，将400℃以上的区域进行氩气保护，防止钛金属的氧化。......
2025-09-29
-
特征数据集其他分类性能分析测试方法及结果分析详细阅读
前述测试主要是对利用特征数据进行分类精度对比，由于数据集大小、类分布不同等因素影响，精度只能在一定程度上代表数据对分类的支持情况。为探索特征数据的性能，更深入的分析是必要的。这组分析表明，特征数据集具有较好的线性可分特性。表5.11Fisher线性判别的分类结果2.特异分析在数据集中，一些数据或对象与其中其他数据或对象显著不同，则称是特异数据或特异对象。......
2025-09-29
-
主要影响因素分析详细阅读
图2.24活性药型罩锥角对活性射流头部速度的影响活性药型罩锥角不同时，活性射流速度分布及温度分布数值模拟结果如图2.25和图2.26所示。此外，从图2.25和图2.26中还可看出，活性药型罩锥角对活性射流成形形貌也有较大影响。其主要原因在于，活性药型罩锥角的增加可降低活性射流速度梯度，从而提高活性射流的凝聚性以及连续性。......
2025-09-29
-
电阻式电热元件的材料、性能和类型详细阅读
其中镍基合金及铁基合金在电热元件中应用最为广泛。电热器具的最高温度至少应低于元件最高使用温度100℃左右。如电熨斗就是使用这种半封闭式电热元件制成的。电热板也属于封闭式电热元件的一种，电热元件铸在铝合金制成的凸面圆形板内。......
2025-09-29
-
算法性能实验分析详细阅读
如图3.5所示显示出了两个算法程序的运行时间。此图验证了前一自然段中的时间效率分析，表明CpecuFind时间效率的优势显著。表3.54个ROC曲线下方面积对比结果图3.6两算法在30+330数据集上计算的ROC曲线PecuFind；CpecuFind图3.7两算法在550数据集上计算的ROC曲线Pecu Find；Cpecu Find由此，4个ROC曲线的对比说明，CpecuFind算法性能优于Pecufind算法性能。......
2025-09-29
-
支链淀粉的合成机理及影响因素分析详细阅读
颗粒性结合淀粉合成酶与直链淀粉的合成有关，而可溶性淀粉合成酶则与支链淀粉的合成有关。这些参与支链淀粉合成的酶存在相互作用，所以支链淀粉合成的机理较为复杂。至今已有不少研究者在不同突变体材料的基础上，提出了许多支链淀粉的合成模式。分析分支酶、可溶性淀粉合成酶、脱分支酶的活性对支链淀粉结构的影响，有助于对淀粉生物合成机理的了解。......
2025-09-29
-
制备及性能分析可磨耗密封涂层方法详细阅读
在航空发动机制造中，采用可磨耗涂层能成功减小转子与机匣的间隙。除了在早期曾经采用火焰喷涂纯铝涂层来用作可磨耗涂层外，目前所用的可磨耗涂层多数是由两种材料组成的，分别是金属本体和非金属填料。表4-25 可磨耗涂层喷涂工艺与性能2.可磨耗涂层的制备制备可磨耗涂层的方法主要包括火焰喷涂和等离子喷涂两种，在实际应用中选择何种方法应以粉末供应商推荐的方法或通过试验来确定。用于硬度检测的可磨耗涂层的试样需要特别制备。......
2025-09-29
相关推荐
