鼠笼异步电动机改装发电机的接线方法

2025-09-29 理论教育版权反馈

【摘要】：负载电容器的作用是补偿加上负载时电动机端电压的下降，接在负载侧。2）当负载功率因数cosφ＜1，且满载时，需增加一部分补偿电容量，以补偿负载的无功部分Q1所增加这部分补偿电容量为式中 Se——异步发电机的额定容量， Pe——电动机额定功率； cosφe——电动机额定功率因数。三相380V异步发电机励磁电容量的选用见表1-1和表1-2。发电机电压未建立前不能接负载。三相电流差额不得超过20%，每相电流均不得超过额定电流。

1.电容器的联接方式及电容量的选择

根据电容器的载流量和所承受电压的大小，可联接成三角形或星形两种方式，如图1-1所示。

pagenumber_ebook=12,pagenumber_book=1

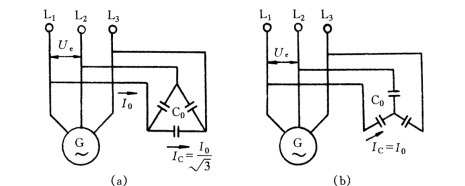

图1-1　异步发电机电容器联接方式

（a）电容器△接法；（b）电容器Y接法

（1）空载时电容量的选择。△接法时，每相电容量为

pagenumber_ebook=12,pagenumber_book=1

Y接法时，每相电容量为

pagenumber_ebook=12,pagenumber_book=1

式中 Ue——电动机的额定线电压（V）；

　　 Im——电动机在Ue下的空载励磁电流（A）；

　　 f——频率，f＝50Hz。

空载励磁电流Im可按下式计算

式中 I0——电动机的空载电流（A）；

　　 cosφ0——空载时的功率因数。

（2）负载时电容量的计算。负载电容器的作用是补偿加上负载时电动机端电压的下降，接在负载侧。

1）当负载功率因数cosφ＝1（即电阻性负载），且满载时，为稳定电压，需增加约25%的电容量。即C1＝1.25C0。

2）当负载功率因数cosφ＜1（即感性负载），且满载时，需增加一部分补偿电容量，以补偿负载的无功部分Q1

所增加这部分补偿电容量为

(https://www.chuimin.cn)

式中 Se——异步发电机的额定容量（kVA），

　　 Pe——电动机额定功率（kW）；

　　 cosφe——电动机额定功率因数。

（3）励磁电容、负载补偿电容的耐压要求。电容器△接法时，若采用交流电容器，耐压不低于380V；若采用直流电容器（有正负极的直流电解电容器不能使用），耐压不低于600V。电容器Y接法时，交流或直流电容器的耐压值不低于220V和380V。

电容器最好采用绝缘较好、使用寿命较长的纸质、金属膜介质的静电油浸电容器。

（4）三相380V异步发电机励磁电容量的选用见表1-1和表1-2。

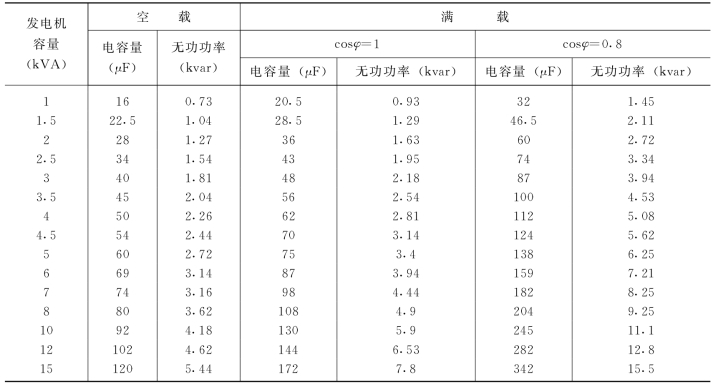

表1-1　三相四极380V 异步发电机励磁电容量选用参考表

pagenumber_ebook=13,pagenumber_book=2

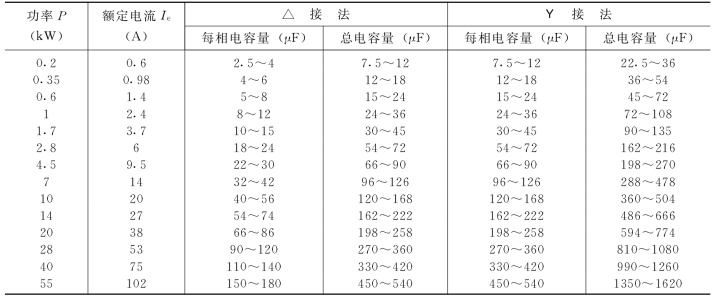

表1-2　三相380V、750～1500r/min的异步发电机在额定转速时励磁所需的电容器（△接法）三相总电容量

pagenumber_ebook=14,pagenumber_book=3

2.电容器的配置和电压调节

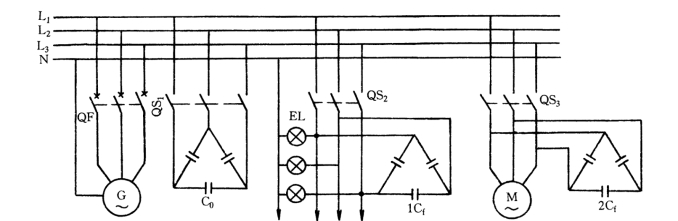

异步发电机发供用电线路如图1-2所示。图中，G为异步发电机；M为异步电动机；C0为供给异步发电机在空载电压下激磁电流的电容器，又称主电容器，可固定在发电机定子出线上；1Cf为照明负载用附加电容器；2Cf为动力负载用附加电容器。附加电容器又称辅助电容器。

pagenumber_ebook=14,pagenumber_book=3

图1-2　异步发电机发供用电线路

为了不使电压波动太大，辅助电容可分成几组，分别并联在各组负载上，每组用独立的开关投切。

为了保证顺利地发电，使用时应注意以下事项：

（1）发电机在空载情况下，让原动机带动，使其转速比同步转速提高5%左右，然后接上主电容，也可接入主电容一起动，待几秒至十几秒，发电机电压即能从零上升到额定值。若发不出电，应停车充磁。

发电机电压未建立前不能接负载。当发电机电压升到额定值后，即可投入负载，但感性负载（如电动机等）一般不应超过额定负载的25%。

（2）为使电压上升平稳，建议同时调节电容器和转速。电容量增加，励磁增加，电压上升，转速增加，电压也上升，故可以改变电容量对电压进行粗调；改变转速（调节原动机），对电压进行细调。

（3）为了保证安全运行，发电机端电压比额定电压高5%或10%时，其电流可相应较额定电流降低5%或10%。三相电流差额不得超过20%，每相电流均不得超过额定电流。

（4）为防止发电机在满载运行时突然失去负荷而引起电压过高击穿绝缘，应如前面所述，辅助电容应分组接于各组负载上，这样，当负载跳闸或熔丝熔断时，同时切除该组的电容器，避免了端电压的升高。
