格力KFR-35GW（35561）FNDa-2型空调器高温排气管保护
【摘要】：经初步检查，压缩机排气出口温度在115℃以下，因而说明制冷系统是正常的，故障原因是在感温包及其控制电路。家用空调器的压缩机排气温度不宜超过115℃，否则不仅会影响空调的制冷效果，而且极易引起保护功能动作。维修资料格力变频空调器故障代码及表示内容1.变频空调器运行状态下的故障代码及表示内容变频空调器出现轻微小故障时，会在正常运行状态下显出故障代码。
故障分析与检修：根据检修经验，排气管高温保护，常有两种原因：一是感温包电阻值改变或室内机主板中的相应控制电路有故障；二是毛细管组件堵塞或制冷剂不足引起压缩机功耗增大。检修时可先检查压缩机排气出口处的温度是否高于120℃。
经初步检查，压缩机排气出口温度在115℃以下，因而说明制冷系统是正常的，故障原因是在感温包及其控制电路。经检查未见有异常元器件，但根据检修经验此时将感温包换新后，故障排除。
小结：排气温度是指压缩机排气出口处的气体温度。但排气温度与吸气温度、压缩机的压缩比有关。若压缩比不变，吸气温度高，则排气温度也高；而吸气温度不变，压缩比增大，排气温度也会升高。家用空调器的压缩机排气温度不宜超过115℃，否则不仅会影响空调的制冷效果，而且极易引起保护功能动作。
维修资料
格力变频空调器故障代码及表示内容
1.变频空调器运行状态下的故障代码及表示内容

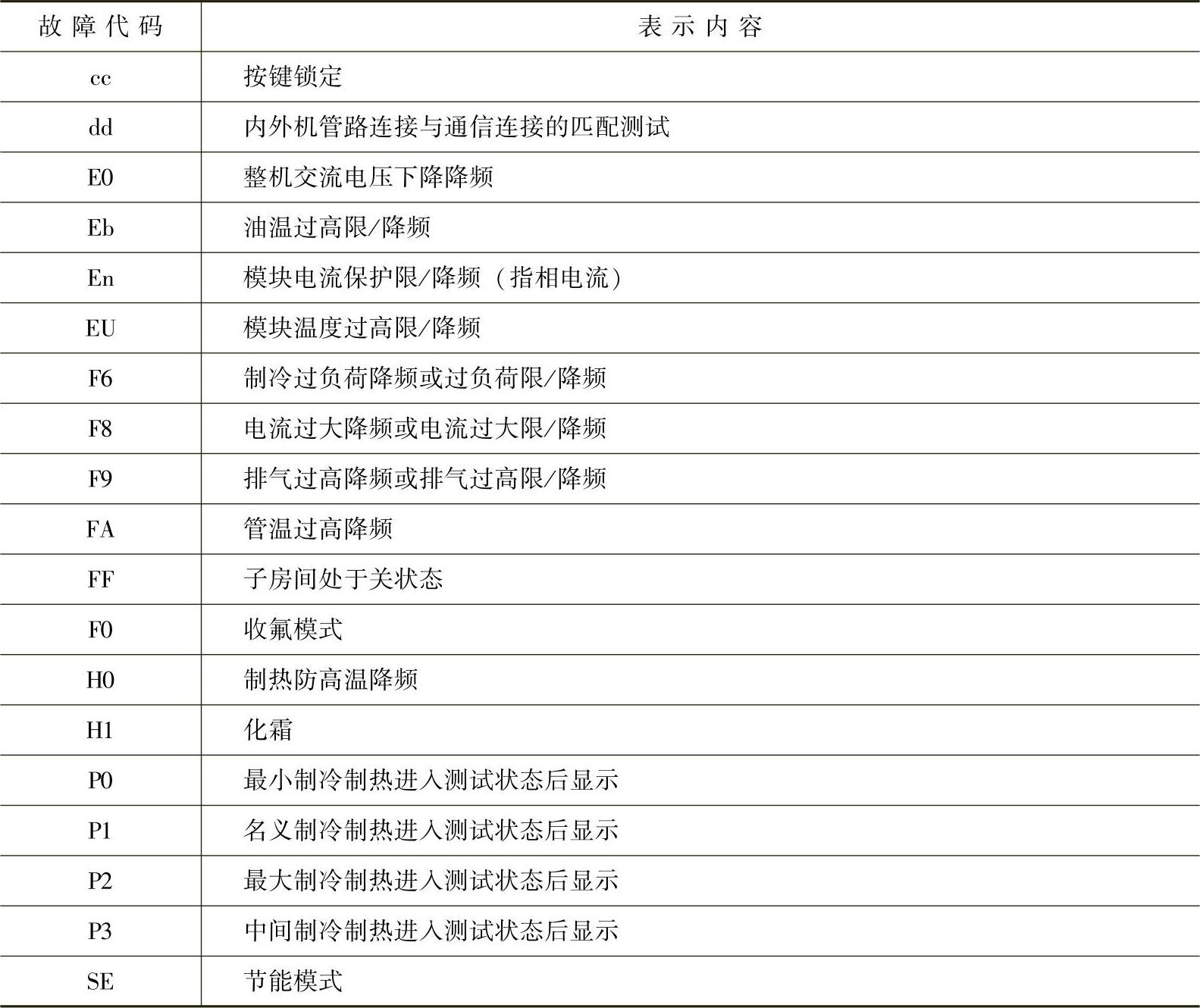

变频空调器出现轻微小故障时，会在正常运行状态下显出故障代码。其代码及表示内容见表4-30。
表4-30 格力变频空调器在运行状态下的故障代码及表示内容
2.变频空调器保护关机故障时的故障代码及表示内容

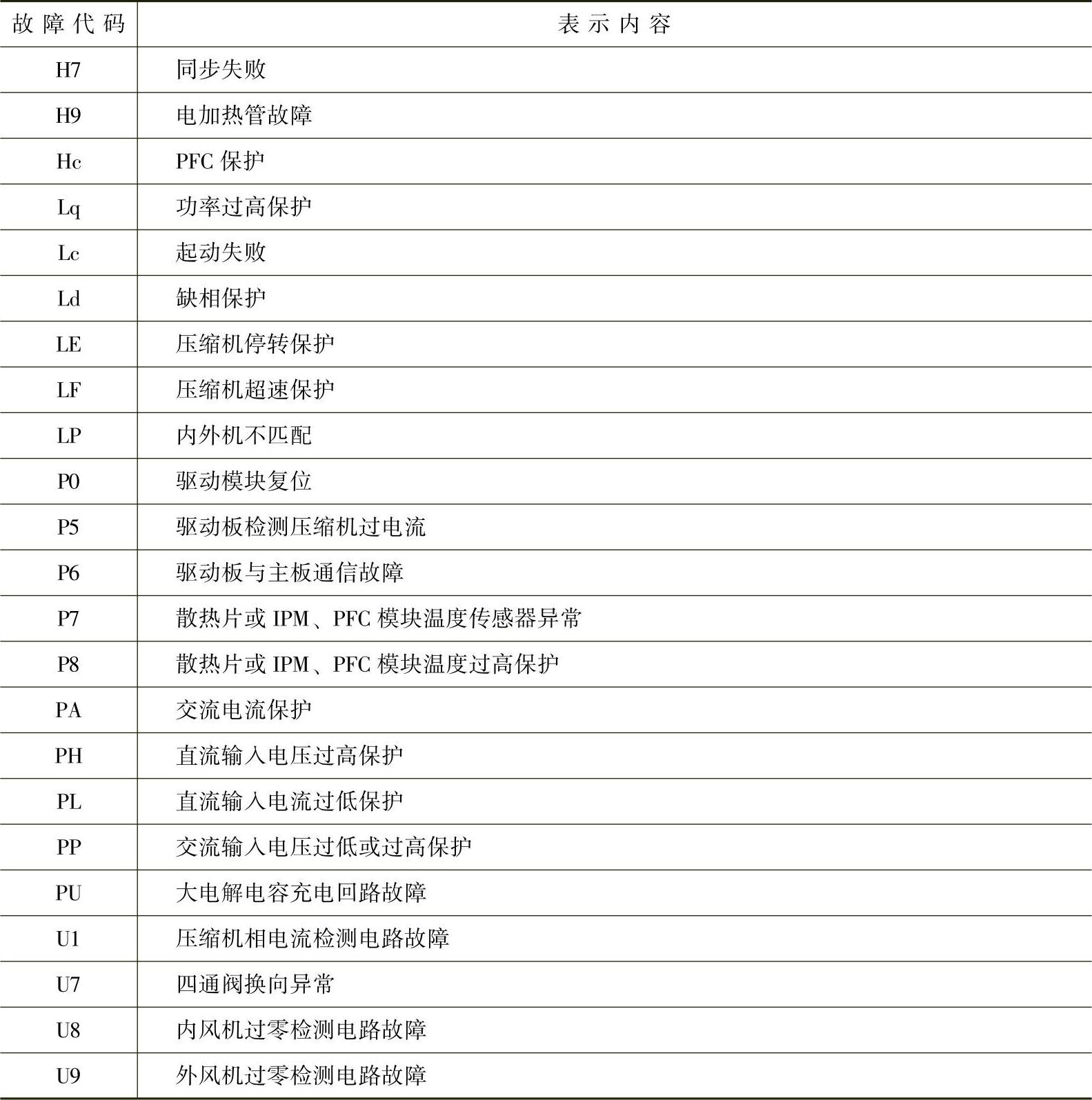

变频空调器出现保护关机时，双位数码管会显示故障代码，其代码及表示内容见表4-31。
表4-31 变频空调器保护关机故障时的故障代码及表示内容
（续）
3.变频空调器室外机指示灯故障显示状态及显示内容

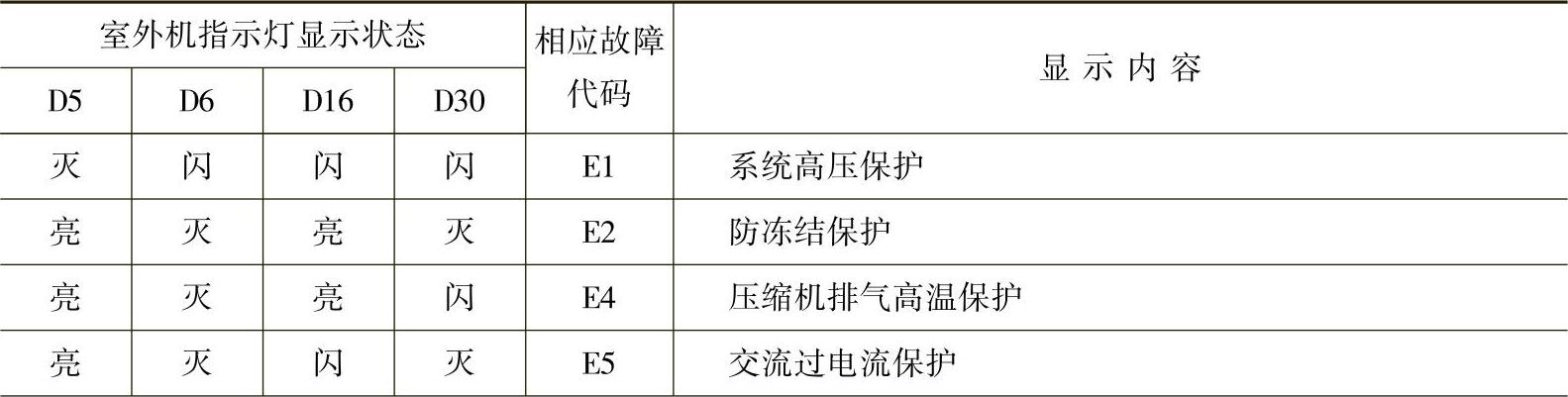

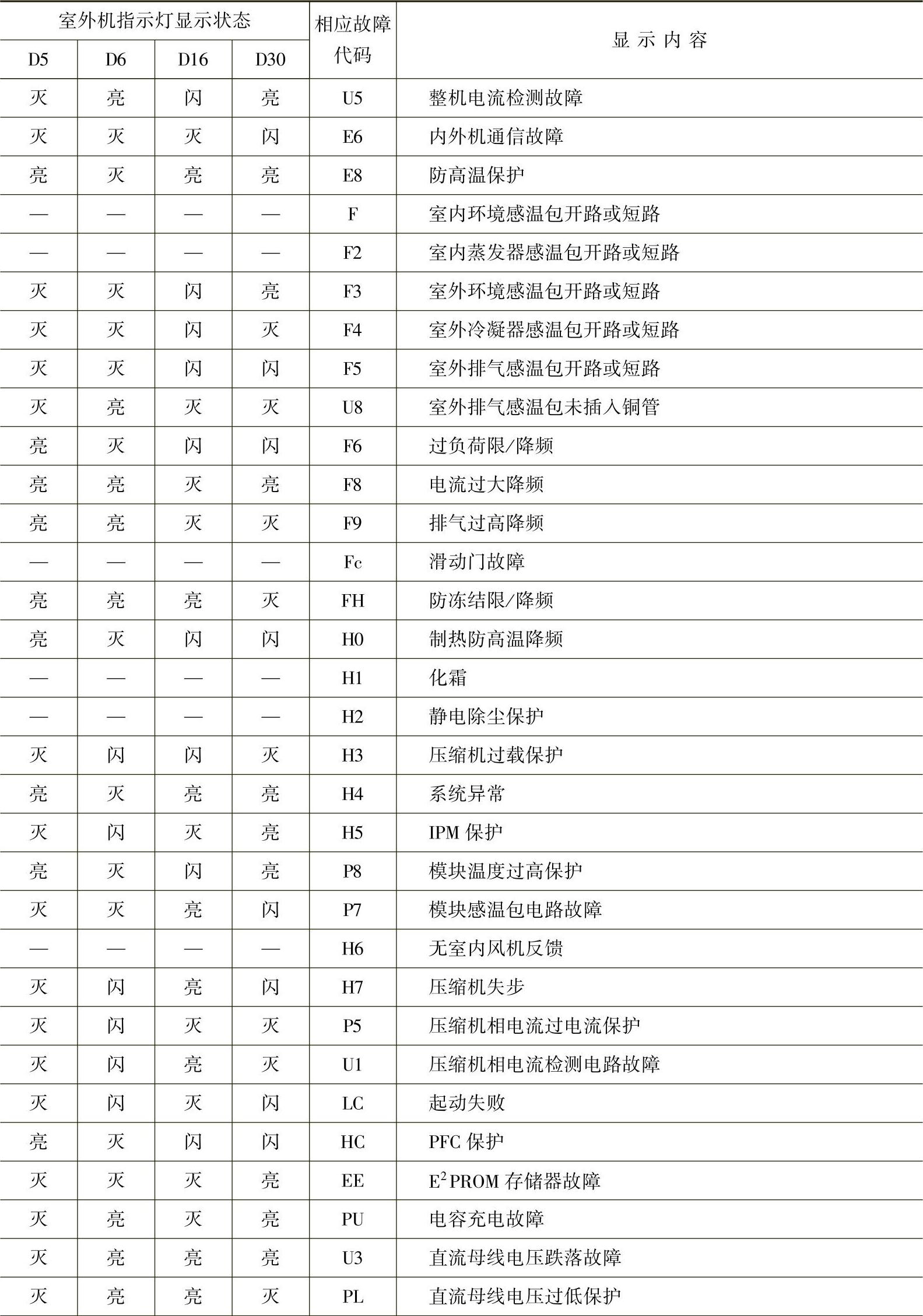

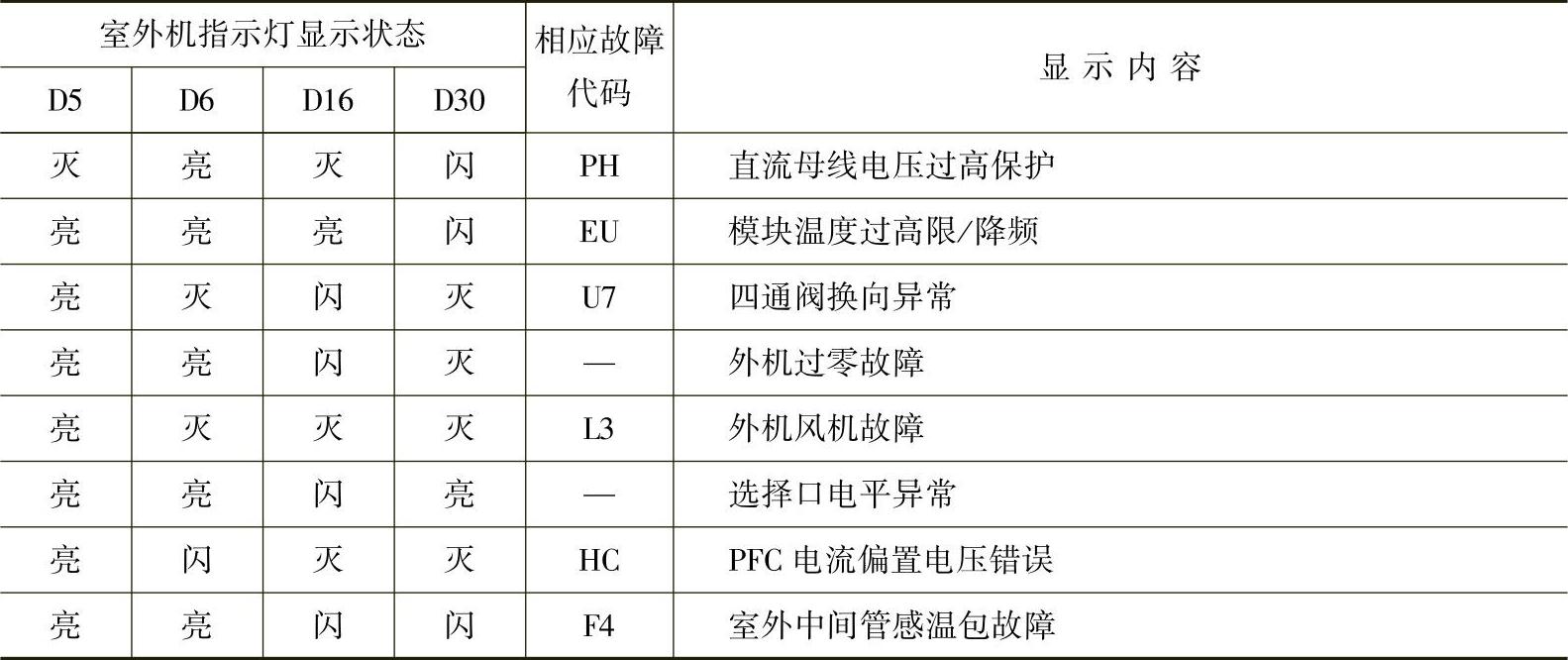

在变频空调器故障时，室外机指示灯会有不同的显示状态，其显示状态及显示内容见表4-32。
表4-32 变频空调器室外机指示灯故障显示状态及显示内容
（续）
（续）
4.早期变频空调器室外机指示灯故障显示状态及显示内容（旧协议）

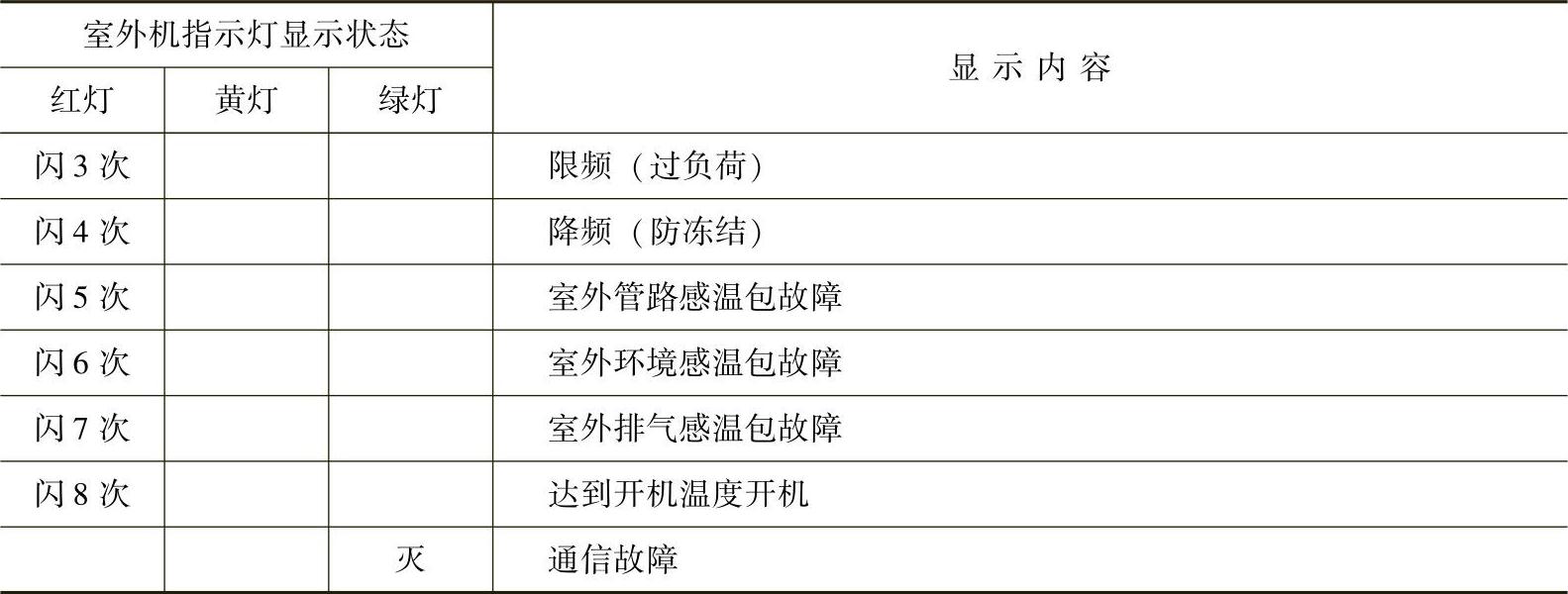

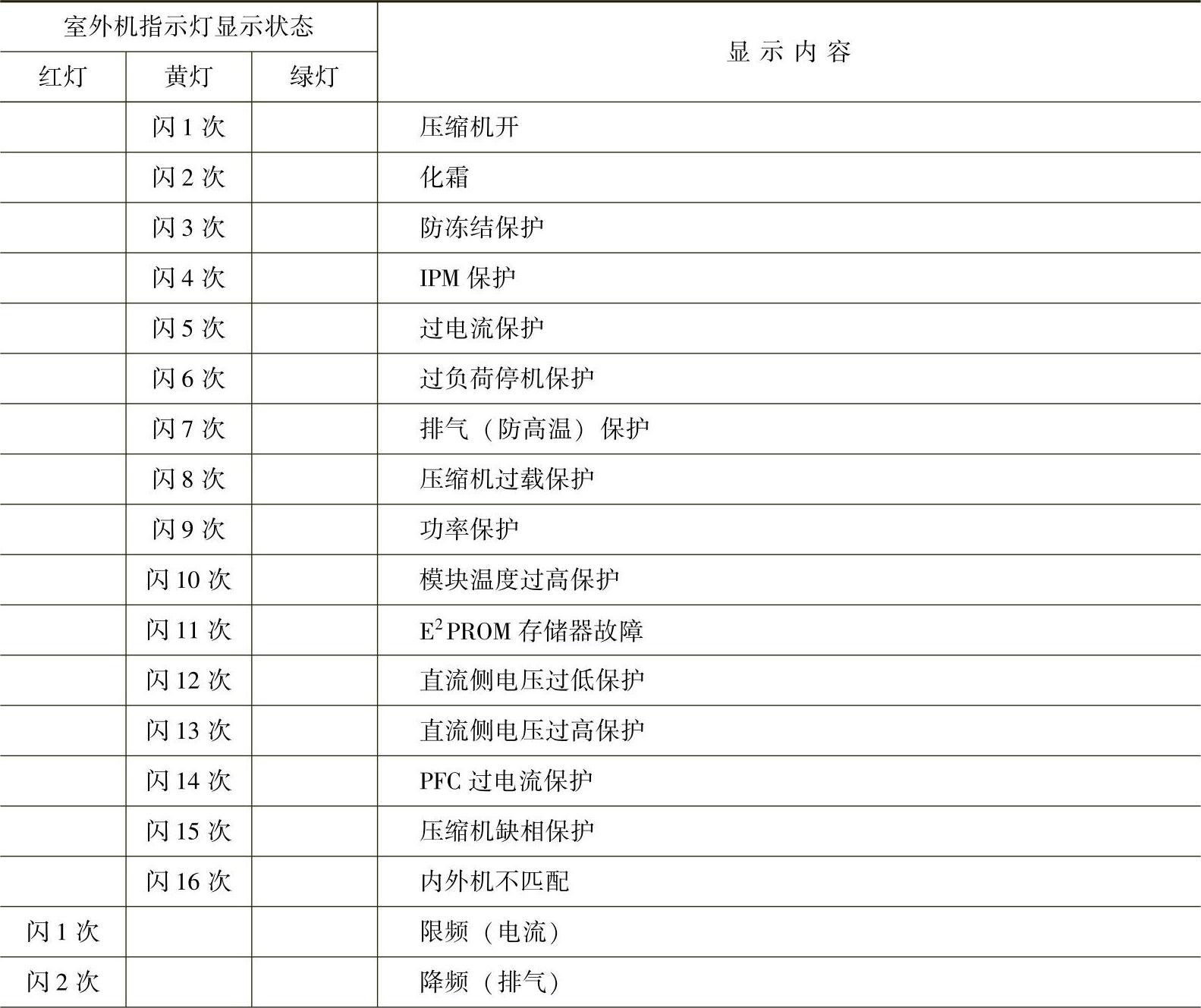

在早期变频空调器故障时，室外机指示灯会有不同的显示状态，其显示状态及显示内容见表4-33。
表4-33 早期变频空调器室外机指示灯故障显示状态及显示内容
（续）
注：表4-30～表4-33依厂商资料整理，仅供参考。
