三相异步电动机软起动控制电路优化方案

2025-09-29 理论教育版权反馈

【摘要】：当三相异步电动机起动完成后，接触器KM1的主触头闭合，由其为三相异步电动机提供电流而正常运行。软起动器不仅能用于三相异步电动机的起动控制，也可用于三相异步电动机的软停止控制，以减少停机过程中所产生的振动。因此，对三相异步电动机和机械传动装置等的损害减到最小程度。

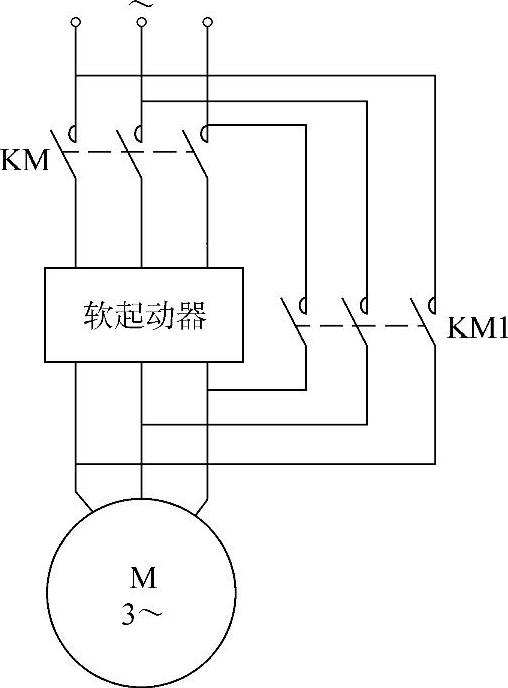

图2-9 软起动主电路示意图

三相异步电动机的软起动是区别于传统减压起动方式的一种新型起动方式。该起动方式能使三相异步电动机的输入电压从0V或较低电压开始，按照预先设置的升压方式逐步上升，直到其全压供电正常运行为止。该起动方法是应用电力电子技术的一个实例，所用的软起动器是由晶闸管等电子元器件组成的控制装置。其工作原理是：利用改变晶闸管的导通角来改变其输出电压或电流，使其输出电压或电流从零逐步增大到额定值，从而有效的控制三相异步电动机的起动过程，实现三相异步电动机的软起动。软起动主电路的示意图见图2-9。

由图2-9可知，该电路与普通三相异步电动机的主电路相比，增加了一个软起动器。三相异步电动机起动时，接触器KM的主触头闭合，将三相电源加到软起动器上，再经软起动器调节后送到三相异步电动机定子绕组，使其实现软起动。当三相异步电动机起动完成后，接触器KM1的主触头闭合，由其为三相异步电动机提供电流而正常运行。与此同时，接触器KM的主触头分断，使软起动器停止工作，达到了即延长软起动器的寿命，又避免了软起动器所产生的高次谐波对三相异步电动机的影响。同时，还延长了接触器的寿命。

软起动器不仅能用于三相异步电动机的起动控制，也可用于三相异步电动机的软停止控制，以减少停机过程中所产生的振动。

三相异步电动机的软起动方式与常用的减压起动方式相比较，具有如下的优点：

1.使三相异步电动机平滑的加速无冲击电流。由于软起动器的电流是通过晶闸管的导通角的改变而逐渐增大的，使得三相异步电动机的起动电流也是从零开始逐渐升到其额定值的。因此，对三相异步电动机和机械传动装置等的损害减到最小程度。(https://www.chuimin.cn)

2.由于软起动器中引入了电流闭环控制，使得三相异步电动机在起动过程中保持恒流，保证其能平稳起动。

3.可根据负载情况及电网继电保护特性，自由地将三相异步电动机的起动电流无级地调节到最佳。

4.通过调节软起动器的输出电压即三相异步电动机的端电压，改变三相异步电动机驱动不同负载时的功率因数。轻载时，提高其功率因数，达到降耗节能的目的；重载时，确保其正常运行。

另外，若把软起动器与可编程序控制器（PLC）结合一起使用，可省去停止和起动按钮，用PLC完成停止和起动控制。

软起动器特别适用于各种泵类或风机负载需要软起动的场合。
