【摘要】：跟踪传送（热备）数据的变更由GX Developer通过冗余参数的跟踪设置进行。图12-80 跟踪传送（热备）软元件详细设置在GX Developer进行冗余参数的跟踪设置时，一个跟踪（热备）数据块为100K字，64个跟踪（热备）数据块的最大字体为6400K字，但是在一个扫描周期中能够进行跟踪传送（热备）的最大值为100K字。表12-5 系统切换后新的控制系统CPU所使用的软元件数据

默认情况下，冗余系统CPU中跟踪传送（热备）设置为默认设置，因此即使不进行跟踪设置，也能进行跟踪传送（热备）。在备份模式和分割模式下均可进行跟踪传送（热备）。默认设置数据的跟踪传送（热备）处理是在程序的END指令处理时进行的。

如果不使用默认设置，需要对跟踪传送（热备）设置数据进行变更。跟踪传送（热备）数据的变更由GX Developer通过冗余参数的跟踪设置进行。

1.跟踪传送（热备）设置

（1）跟踪传送（热备）软元件批量设置双击工程管理器“参数”中的“冗余参数”，出现冗余参数设置画面，点击“热备设置”标签，进行热备软元件设置，包括内部软元件和信号流设置。点击下拉菜单选择“内部软元件批量设置”时，进行跟踪传送（热备）软元件批量设置，如图12-78所示。

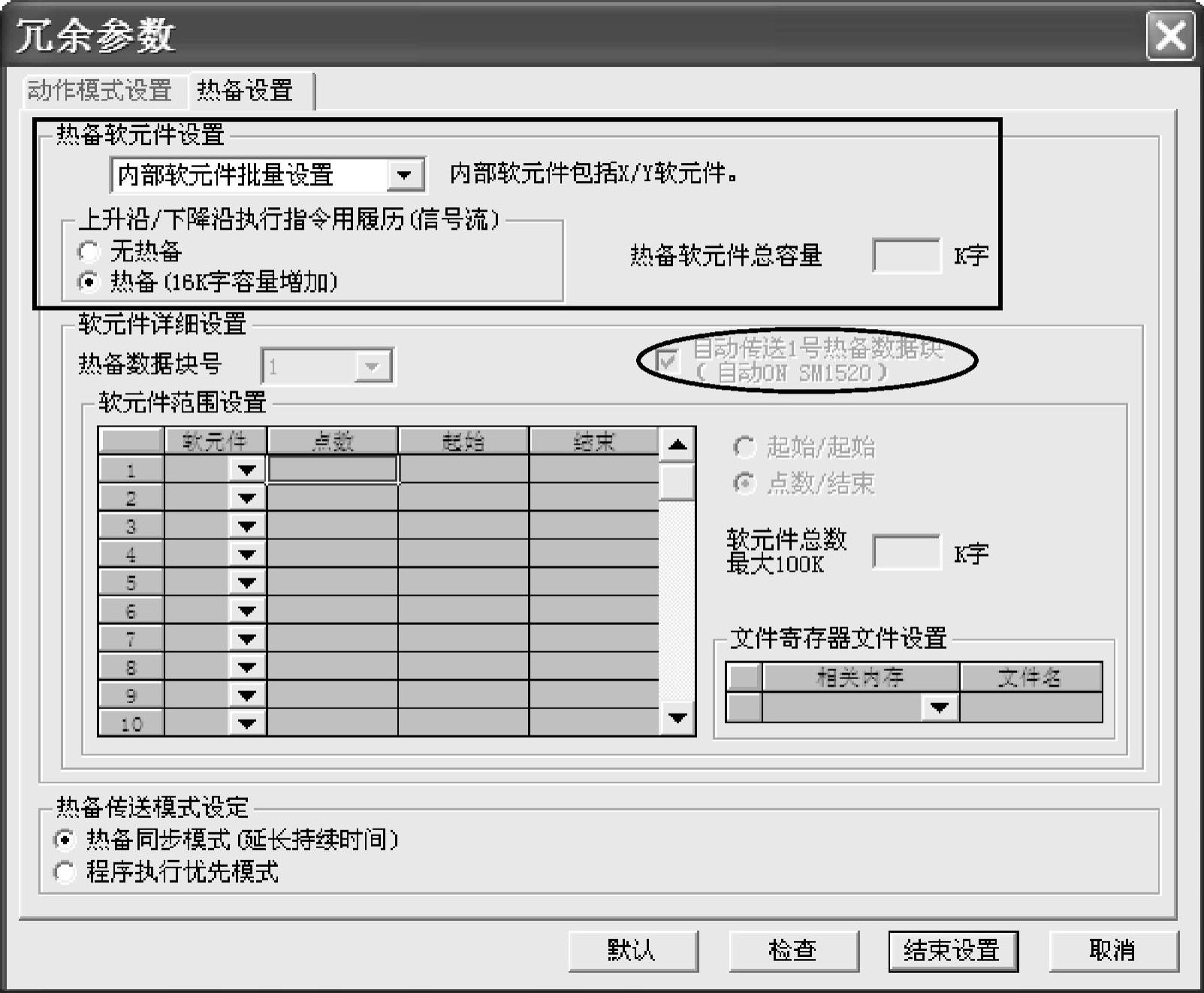

图12-78 跟踪传送（热备）数据软元件批量设置

跟踪传送（热备）软元件批量设置时，软元件传送范围被默认设置为一个块，即1号跟踪（热备）块，且其被默认设置为自动传送。默认传送范围如图12-79所示。

（2）跟踪传送（热备）软元件详细设置

在热备软元件设置框内点击下拉菜单，选择“软元件详细设置”，可以对软元件传送范围进行分块设置，其中1号跟踪（热备）数据块可以设置为自动传送[勾选“自动传送1号热备数据块自动ON SM1520”]，如图12-80所示。

最多可以设置64个跟踪（热备）数据块（块号为1～64），每块可以设置2048个数据范围，每块的跟踪软元件的容量，包括信号流内存的跟踪容量（16K字）在内，最大为100K字。

软元件设置时，按照如下方法设置：

1）定时器，累积定时器，计数器的软元件块数最多为2块，以16点为单位设置，设置范围为0～32767；

2）位软元件以16点为单位设置，设置范围为0～32767；

3）字软元件以1点为单位设置，设置范围为0～32767。

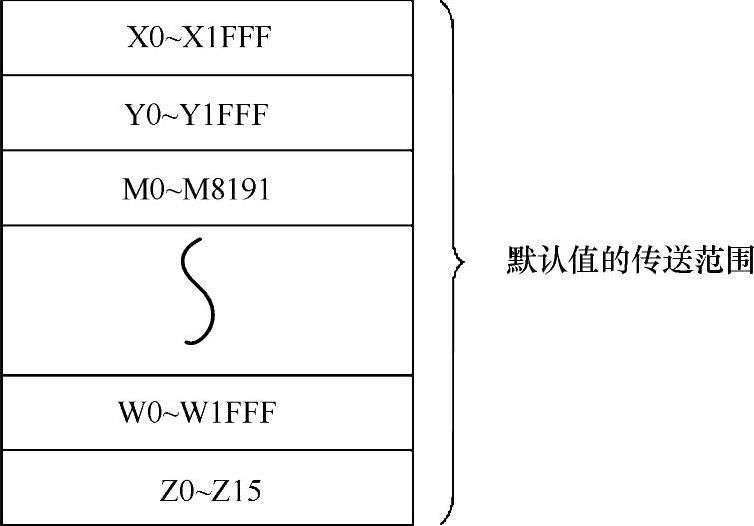

图12-79 跟踪块的默认传送范围

要点：同一个软元件号不能在两个范围内设置（不管是相同块内还是不同块内）。在GX De-veloper的跟踪设置中，如果将同一个软元件号设置在两个范围，在点击“检查”按钮进行检查时，GX Developer将会出现“软元件范围设置重叠”的错误提示。

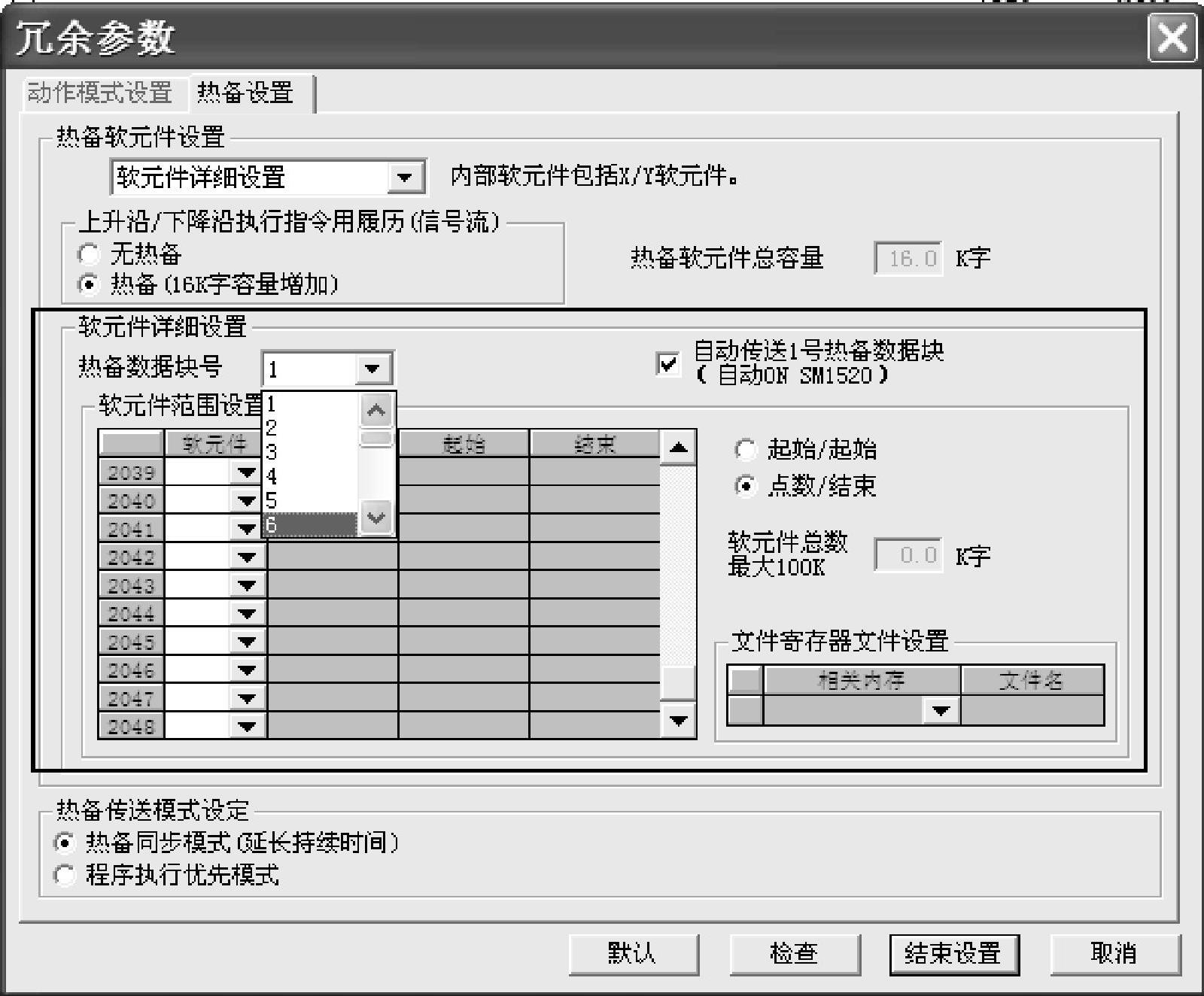

图12-80 跟踪传送（热备）软元件详细设置(https://www.chuimin.cn)

在GX Developer进行冗余参数的跟踪设置时，一个跟踪（热备）数据块为100K字，64个跟踪（热备）数据块的最大字体为6400K字，但是在一个扫描周期中能够进行跟踪传送（热备）的最大值为100K字。在对多个跟踪块设置跟踪传送（热备）设置数据时，请将一次的跟踪容量设置在100K字以内。

（3）跟踪传送（热备）方式

跟踪传送（热备）方式是指在一个跟踪传送（热备）处理完成之前，当出现下一个跟踪传送（热备）请求的情况下所进行的处理决定。

跟踪传送（热备）分为同步和非同步两种方式。

跟踪传送（热备）方式由各个运行模式和各个系统的动作状态决定，详情见表12-4。

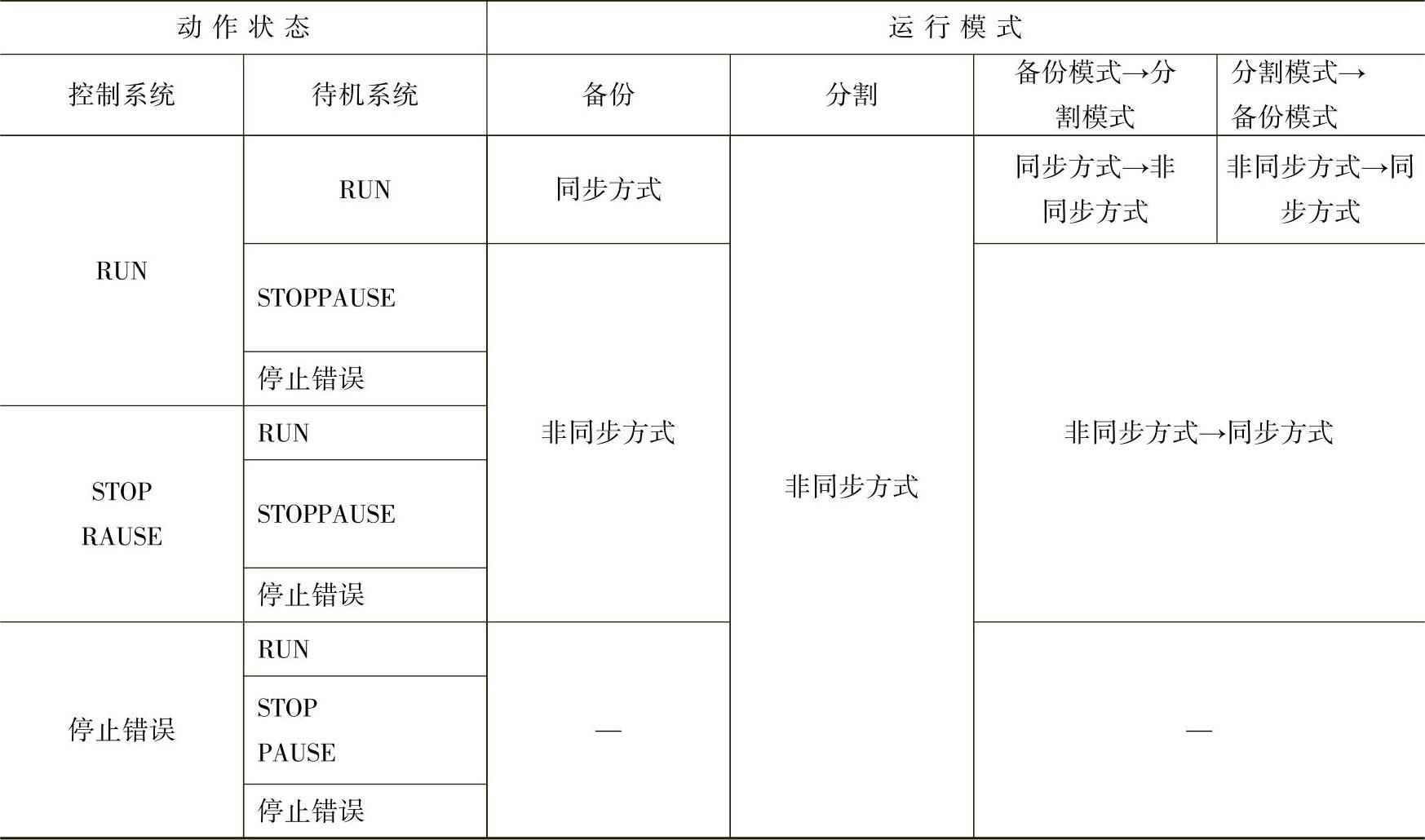

表12-4 跟踪传送（热备）方式

同步方式是在控制系统CPU模块的END处理时，在每个扫描周期内向待机系统进行跟踪传送（热备）的方式。如果前一次的跟踪传送（热备）没有完成，需要等到前一次的跟踪传送（热备）完成后，再进行下一次的跟踪传送（热备）。

同步方式包括跟踪同步模式和程序优先模式两种。

1）跟踪同步模式：从跟踪传送（热备）的开始到结束，控制系统CPU模块将处于待机状态，在跟踪传送（热备）完成后执行扫描执行类型的程序。

2）程序优先模式：控制系统的CPU模块在跟踪传送（热备）开始的同时，执行下一次扫描执行类型的程序。

非同步方式指控制系统CPU模块的程序运算优先于跟踪传送（热备）处理的方式。

2.系统切换后新的控制系统CPU所使用的软元件数据

在待机系统的CPU模块中，从控制系统CPU模块接收完成跟踪数据后，接收的数据按照顺序在指定的软元件里存储。

发生系统切换时，虽然新的控制系统CPU模块开始根据接收的跟踪数据进行程序运算，但根据切换时跟踪数据的接收状况，新控制系统CPU模块的数据运算所使用的软元件数据也可能会不同。

根据软元件是否设置初始值、是否接收到跟踪数据以及跟踪数据是否接收完成，CPU模块数据运算所使用的软元件数据见表12-5。

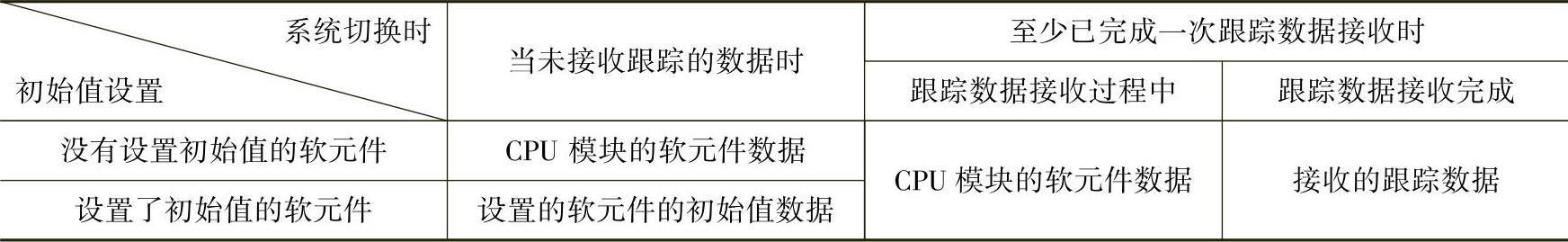

表12-5 系统切换后新的控制系统CPU所使用的软元件数据
