球泡灯设计:优化方案与应用

【摘要】:3颗铝基板固定螺钉、棕/白两根约6cm长的电源引线是否合适。表4-8 球泡灯组装的部件铝基板上涂散热硅脂取散热硅脂均匀涂在铝基板标示的LED灯封装的中心圆上,如图4-43所示。图4-43 涂散热硅脂的铝基板图4-44 焊接LED的铝基板焊接电源输入/输出引线将灯头的引出线与电源输入端焊接好,在电源输出端用棕/白两根电源引线按“+/-”极焊接,如图4-45所示。至此,本节就系统介绍了球泡灯的设计与组装。

组装工具和辅助材料在前面章节已介绍过,这里不再重复。本节主要介绍球泡灯的组装流程。

(1)外观检查

目测灯杯、灯罩、灯头等有无刮伤、毛刺、裂痕、变形等不良现象,取一套样品进行试装,以确认各配件的螺钉孔大小、位置是否合适。目测电路板电路、元器件极性是否标示清楚;铜箔有无鼓起;用仪表(万用表)测试电路(铝基板)是否有开路、短路等不良状况。核对LED发光颜色及亮度、色温等是否与所需一致,LED灯表面有无刮伤,焊接引脚是否光亮。加负载通电,确认电源标示参数与实际是否一致。3颗铝基板固定螺钉、棕/白两根约6cm长的电源引线是否合适。5W球泡灯的所有部件见表4-8。

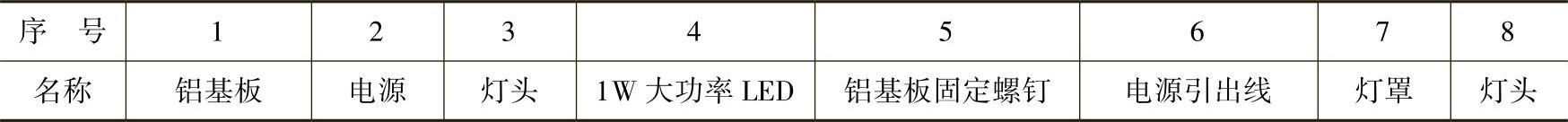

表4-8 球泡灯组装的部件


(2)铝基板上涂散热硅脂

取散热硅脂均匀涂在铝基板标示的LED灯封装的中心圆上,如图4-43所示。

(3)焊接LED

3PCSLED灯按正负极与铝基板上所标示的“+/-”位置进行焊接。在铝基板的其中一个极上锡,将LED同极性端与预先上好焊锡端进行焊接,再将LED的另一端焊接在铝基板LED封装的另一个引脚上,如图4-44所示。

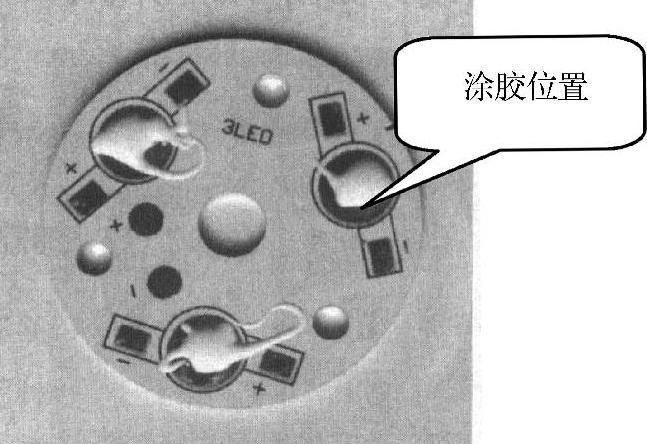

图4-43 涂散热硅脂的铝基板

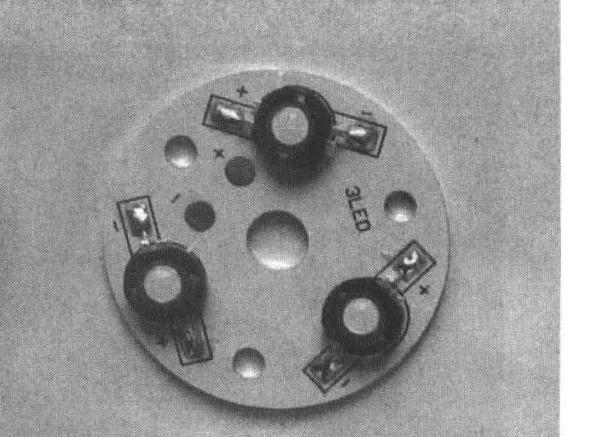

图4-44 焊接LED的铝基板

(4)焊接电源输入/输出引线

将灯头的引出线与电源输入端焊接好,在电源输出端用棕/白两根电源引线按“+/-”极焊接,如图4-45所示。

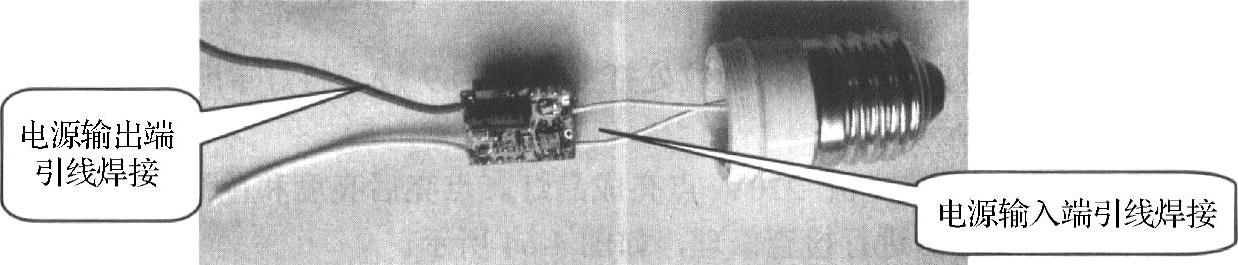

图4-45 焊接电源输入/输出引线

(5)电源套热缩管并加热收缩

用20mm热缩管套好电源,用热风枪加热使之缩紧。热缩管的长度一定要超过电源长度约1~2cm,如图4-46所示。

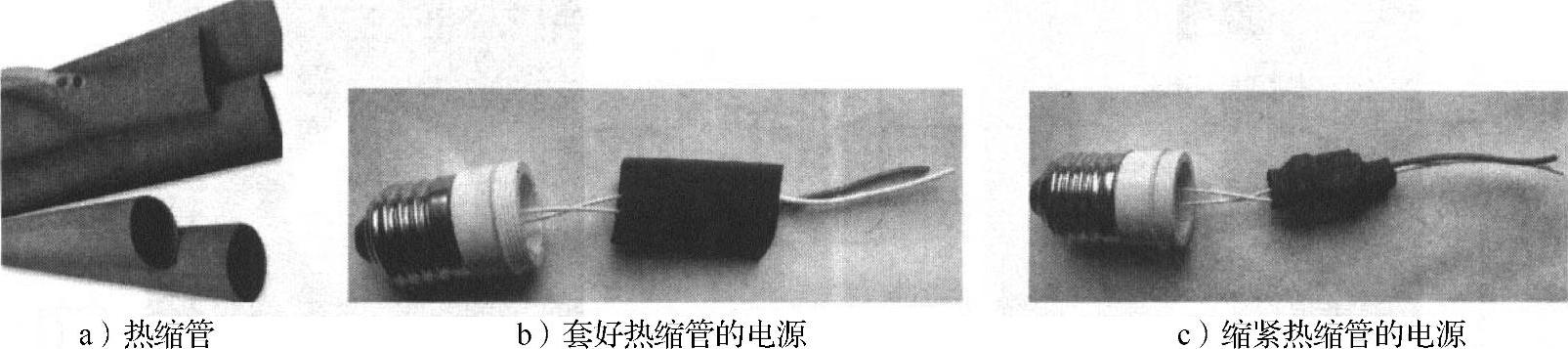

图4-46 电源的处理过程

(6)固定灯头

在灯杯螺纹处打上少量189胶,将灯头顺着已打189胶的灯杯螺纹拧紧,如图4-47所示。

(7)在灯杯上打散热硅脂

在灯杯的平面均匀打上散热硅脂,如图4-48所示。

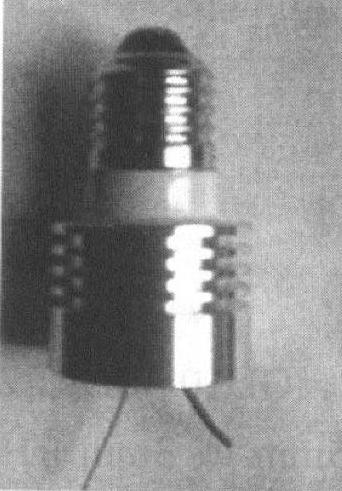

图4-47 固定灯头

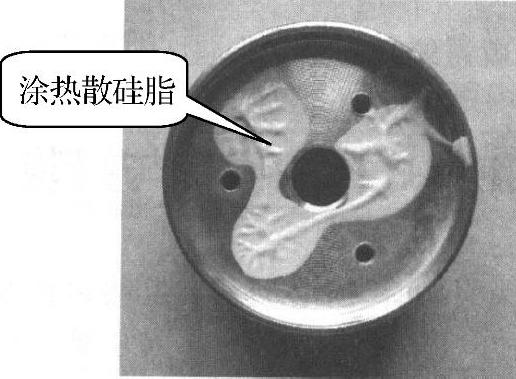

图4-48 灯杯上涂热散硅脂

(8)固定灯板,焊接电源输出引线

将电路板固定在灯杯的底板上面,用3颗螺钉固定铝基板,电源输出引线从电路板中心孔中穿出,如图4-49所示。

(9)焊接电源输出引线

按正负极性焊接电源输出引线,如图4-50所示。

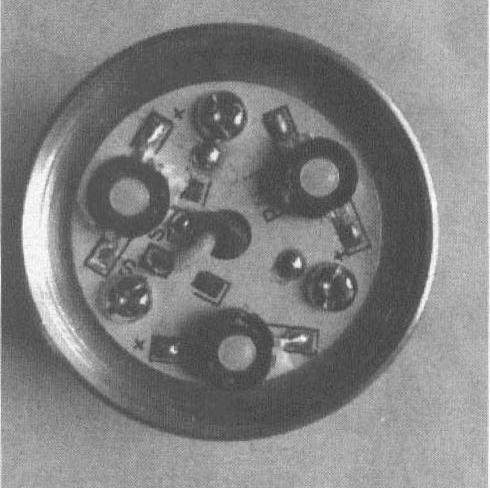

图4-49 固定灯板


图4-50 焊接电源输出引线

(10)安装与固定灯罩

在灯杯螺纹处打上少量189胶,将灯罩顺着已打189胶的灯杯螺纹拧紧。

(11)通电检验

外接交流220V电源点亮成品灯。点亮后亮度和色泽均匀为合格,否则对LED灯、电源引线及电源进行检查修理。

(12)全检

检验灯头、灯罩结合是否牢固;外观有无残缺。确保成品表面干净,无异物。至此,本节就系统介绍了球泡灯的设计与组装。
