【摘要】：大型电力系统的供电地区幅员宽广，电源和负荷的分布情况比较复杂，频率调整难免引起网络中潮流的重新分布。图6-7互联系统的功率交换图6-7表示系统A和B通过联络线组成互联系统。因此，对于系统A有对于系统B有互联系统应有相同的频率，故，ΔfA＝ΔfB＝Δf。当A、B两系统都进行二次调整，而且两系统的功率缺额又恰同其单位调节功率成比例，即满足条件时，联络线上的交换功率增量ΔPAB便等于零。这时，系统频率质量无法保证。

大型电力系统的供电地区幅员宽广，电源和负荷的分布情况比较复杂，频率调整难免引起网络中潮流的重新分布。如果把整个电力系统看做是由若干个分系统通过联络线连接而成的互联系统，那么在调整频率时，还必须注意联络线交换功率的控制问题。

pagenumber_ebook=114,pagenumber_book=107

图6-7　互联系统的功率交换

图6-7表示系统A和B通过联络线组成互联系统。假定系统A和B的负荷变化量分别为ΔPDA和ΔPDB；由二次调整得到的发电功率增量分别为ΔPGA和ΔPGB；单位调节功率分别为KA和KB。联络线交换功率增量为ΔPAB，以由A至B为正方向。这样，ΔPAB对系统A相当于负荷增量；对于系统B相当于发电功率增量。因此，对于系统A有

对于系统B有

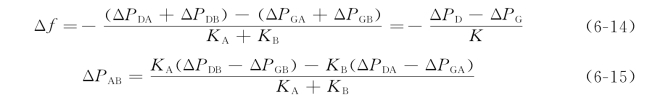

互联系统应有相同的频率，故，ΔfA＝ΔfB＝Δf。于是，由以上两式可解出

pagenumber_ebook=114,pagenumber_book=107

式（6-14）说明，如果互联系统发电功率的二次调整增量ΔPG能同全系统的负荷增量ΔPD相平衡，则可实现无差调节，即Δf＝0；否则，将出现频率偏移。

现在讨论联络线交换功率增量。当A、B两系统都进行二次调整，而且两系统的功率缺额又恰同其单位调节功率成比例，即满足条件

pagenumber_ebook=114,pagenumber_book=107

时，联络线上的交换功率增量ΔPAB便等于零。如果没有功率缺额，则Δf＝0。

如果对其中的一个系统（例如系统B）不进行二次调整，则ΔPGB＝0，其负荷变化量ΔPDB将由系统A的二次调整来承担，这时联络线的功率增量

pagenumber_ebook=115,pagenumber_book=108

当互联系统的功率能够平衡时ΔPD－ΔPGA＝0，于是有

系统B的负荷增量全由联络线的功率增量来平衡，这时联络线的功率增量最大。

在其他情况下联络线的功率变化量将介于上述两种情况之间。(https://www.chuimin.cn)

pagenumber_ebook=115,pagenumber_book=108

图6-8　两个系统的联合

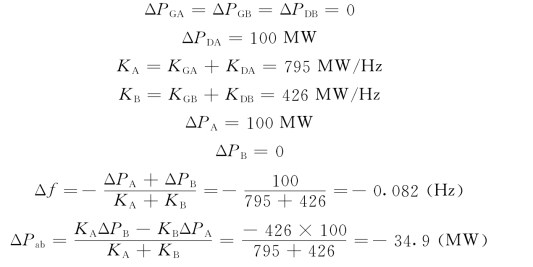

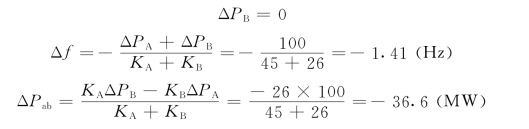

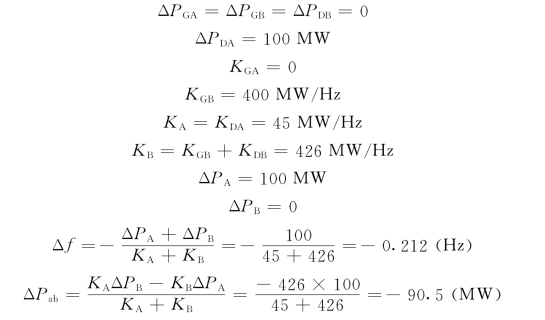

【例6-3】两系统由联络线连接为一联合系统。正常运行时，联络线上没有交换功率流通。两系统的容量分别为1500MW和1000MW；各自的单位调节功率（分别以两系统容量为基准的标么值）示于图6-8。设A系统负荷增加100MW，试计算下列情况下的频率变量和联络线上流过的交换功率：（1）A、B两系统机组都参加一次调频；（2）A、B两系统机组都不参加一次调频；（3）B系统机组不参加一次调频；（4）A系统机组不参加一次调频。

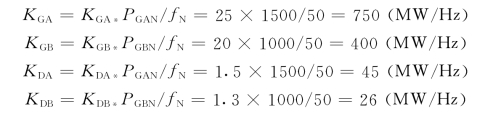

解　将以标么值表示的单位调节功率折算为有名值
