从物理成分上来说，综合布线系统是由许多部件组成的，包括传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施以及由这些部件构造而成的各种子系统。

根据美国ANSI的TIA/EIA-568A和TIA/EIA-568B标准，综合布线系统分为6个子系统，分别是：工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统，如图8-6所示。

图8-6 综合布线系统的6个子系统

1.工作区子系统

一个独立划分的需要连接终端设备（TE）的区域称为一个工作区，如图8-7所示。

图8-7 工作区子系统

工作区子系统包括与水平干线子系统的接口——信息插座、连接信息插座和终端设备的跳线以及各种适配器和连接器。每个工作区内信息点的数量根据相应的设计要求设置。一般每5～10m²的区域至少要设置两个信息插座，一个用于语音（如RJ11插座），一个用于数据（如RJ45插座）。同时设计时还需考虑提供足够的电源插座。值得重视的是，规范的设计应注意强弱电分离，即将信息插座和电源插座隔开一段距离。

2.水平干线子系统

水平干线子系统的作用是将同一楼层内所有工作区的信息插座连接到该楼层的配线设备，如图8-8所示。

图8-8 水平干线子系统

水平干线子系统由工作区的信息插座、楼层配线架、连接楼层配线架与信息插座的水平电缆和跳线等组成。一般情况下，水平电缆可采用4对双绞线电缆。当工作区有高速率的应用需求时，可采用光纤，这就是所谓的光纤到桌面。一般水平电缆的长度不应大于90m。

水平干线子系统要全面支持电话、电视、数据和监视系统的需求。所有使用的电缆均应在对端进行严格的标签标识。

3.管理间子系统

管理间子系统设置在各楼层存放楼层分配线设备的房间内，由配线设备、输入/输出设备等组成，如图8-9所示。

管理间子系统的配线设备是水平干线子系统和垂直干线子系统的交接区。(www.chuimin.cn)

4.垂直干线子系统

垂直干线子系统由设备间配线设备、跳线和设备间至各楼层管理间分配线设备的连接电缆组成，如图8-10所示。

图8-9 管理间子系统

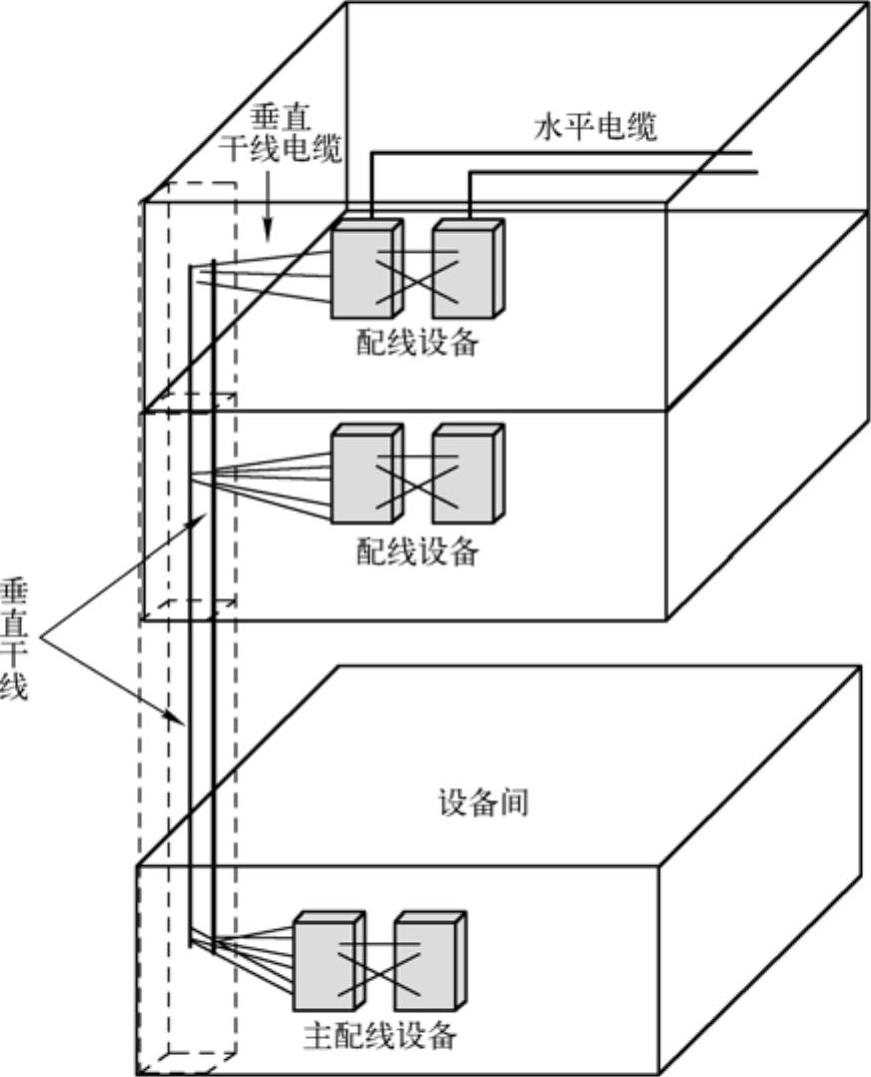

图8-10 垂直干线子系统

垂直干线子系统是建筑物内综合布线的中枢，它把公共系统设备与各水平子系统互连起来。垂直干线可由大对数双绞线、同轴电缆或光缆组成，一端接于设备间的主配线设备上，另一端接在各楼层间的分配线设备上。

5.设备间子系统

设备间是为每幢建筑的进线接驳设备设置的专门区域，一般和计算机机房相邻。它是网络管理人员的工作场所。设备间子系统由综合布线系统的建筑物进线设备、主配线架及跳线等组成。它把数据、语音、电视的进线、主机房内的各种设备同垂直干线连接起来，如图8-11所示。

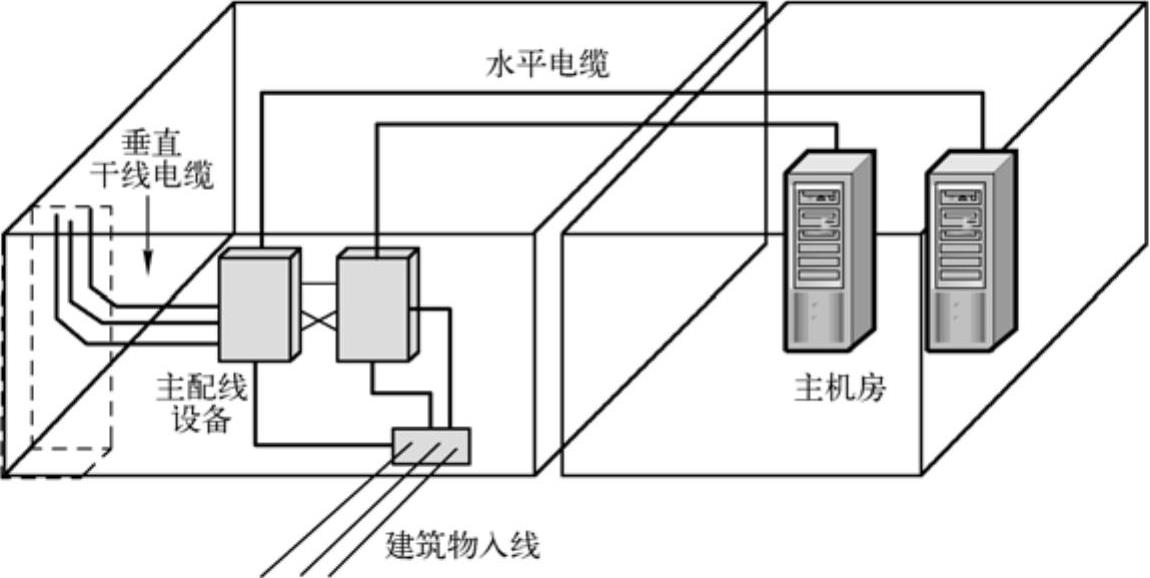

图8-11 设备间子系统

设备间内的所有进线的终端设备都应采用色标区别不同用途的配线场。设备间的位置及大小应根据设备的数量、规模和环境等综合考虑。

6.建筑群子系统

建筑群子系统是由两个以上建筑物的电话、电视、数据以及监视系统组成的一个布线系统。它由各建筑物之间的电缆、各建筑物中的配线设备以及中继配线设备组成，如图8-12所示。

建筑群子系统应采用地下管道铺设方式，即在预先埋设的管道内布线。管道内敷设的铜缆或者光缆应遵循管道和入孔的各项设计规定。此外，在安装时通常至少预留1～2个备用管道，以供扩充之用。不严格情况下，也采用直埋沟内敷设。

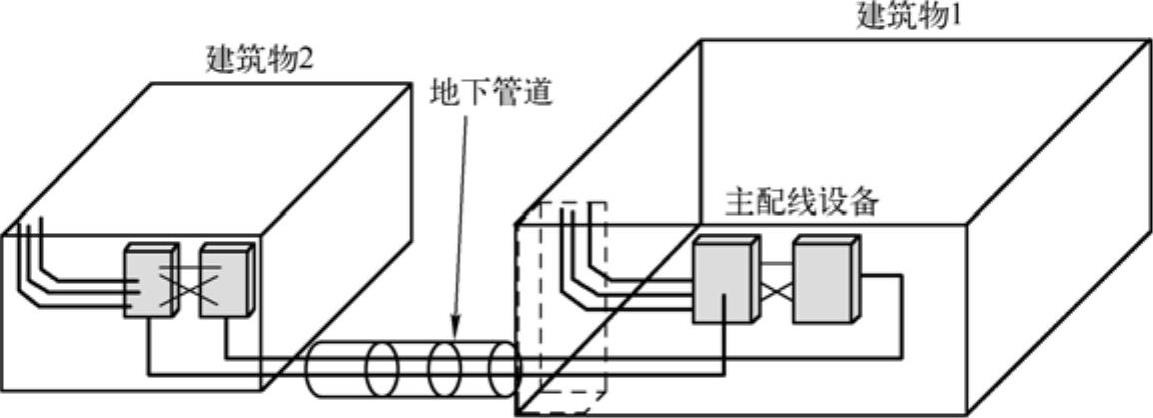

图8-12 建筑群子系统
