1.监理巡视与检查

（1）缆线敷设应符合下列规定：

1）缆线在各种环境中的敷设方式、布放间距均应符合设计要求。

2）缆线的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。

3）缆线在布放前两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。标签应选用不易损坏的材料。

4）缆线应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；光缆布放路由宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。

（2）光缆终端

1）终端设备的机房内，光缆和光缆终端应布置合理有序，安全稳定，应无热源和易燃物质等可能有害它的外界设施。引出的尾巴光缆或单芯光缆的光纤所带的连接器，应按设计要求和规定插入光纤配线架上的连接硬件中。暂时不用的光纤连接器插头端应盖上塑料帽，以保持其清洁干净。

2）光纤在机架上或设备内（如光纤连接盒），应对光纤接续给予保护。光纤盘绕应有足够的空间，都应大于或符合标准规定的曲率半径，以保证光纤正常运行。

3）利用室外光缆中的光纤制作连接器时，其制作工艺应严格按照操作规程执行，光纤芯径与连接器接头的中心位置的同心度偏差应达到如下要求：

①多模光纤同心度偏差应小于或等于3_μm。

②单模光纤同心度偏差应小于或等于1_μm。

③连接的接续损耗应达到规定标准。

如上述几项用光显微镜或数字显微镜检查，达不到规定指标时不得使用，应重新制作，直到合格为止。

4）所有的光纤接续处应有切实有效的保护措施，并要妥善固定牢靠。

5）经检查光缆中的铜导线应分别引入业务盘或远供盘等进行终端连接，应符合规定。金属加强芯，金属屏蔽层（铝护层）以及金属铠装层均应按设计要求，采取接地或终端连接。并进行测试应符合有关规定。

6）连接器插头和耦合器或适配器内部，应用沾有试剂级的丙醇酒精的棉花签擦拭清洁干净，才能插接。并要求插入耦合器的ST连接器两个端面接触紧密。

2.监理验收

（1）综合布线系统施工质量项目检验见表9-10。

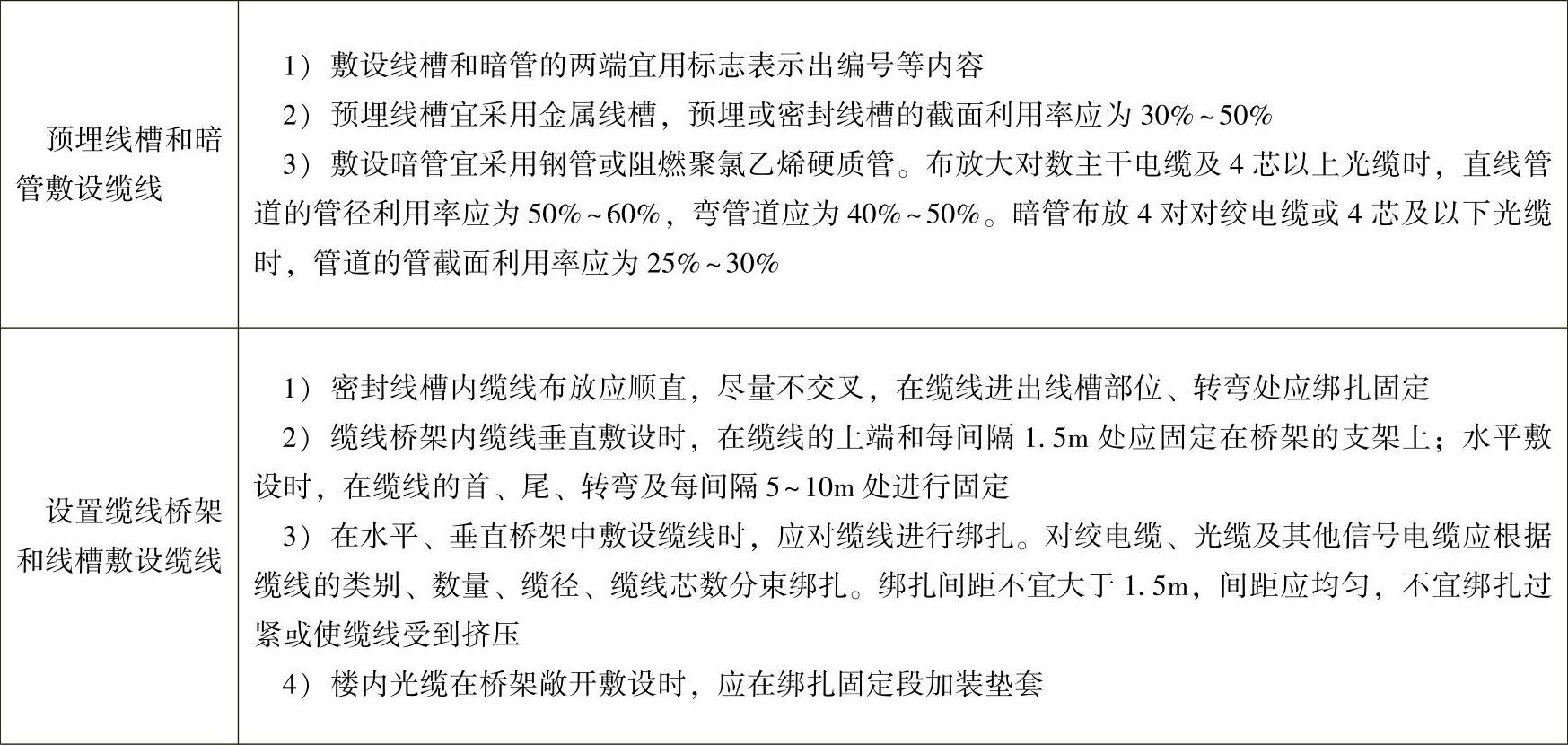

表9-10 综合布线系统施工质量项目检验

（2）验收资料

1）竣工图纸。

2）设计变更记录和工程洽商记录。

3）设备材料进场检验记录和设备开箱检验记录。

4）分项工程质量验收记录。

5）试运行记录。

6）系统检测记录。

7）培训记录和培训资料。

8）综合布线管理软件相关文档。
