AutoCAD2014精彩百例：一步一步绘制齿轮轴套

2025-09-30 理论教育 版权反馈
【摘要】：图3-169 齿轮轴套图3-170 绘制流程图解题步骤设置图层。绘制齿轮轴套局部视图轮廓线。图3-173 齿轮轴套局部视图图3-174 利用对象追踪功能确定点1图3-175 绘制直线图3-176 偏移直线绘制齿轮轴套主视图中心线。单击“修改”工具栏中的“圆角”按钮，圆角半径为1，对齿轮轴套主视图右上两角进行倒圆角处理。图3-181 绘制直线图3-182 选取填充区域图3-183 齿轮轴套主视图总结与点评本例绘制的齿轮轴套，是属于典型的齿轮类零件。

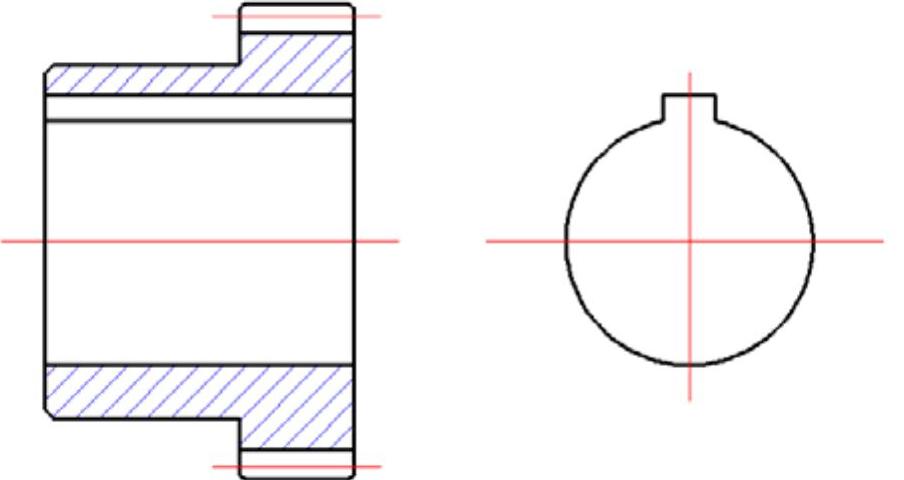

本实例绘制的齿轮轴套如图3-169所示。

思路提示

本实例绘制的齿轮轴套，主要应用了绘图辅助命令中的设置图纸界限命令LIMITS，图形缩放命令ZOOM及设置图层命令LAYER，利用对象捕捉功能，及一些二维绘图及编辑命令绘制齿轮轴套局部视图；借助于对象追踪功能，绘制齿轮轴套主视图。其绘制流程如图3-170所示。


图3-169 齿轮轴套

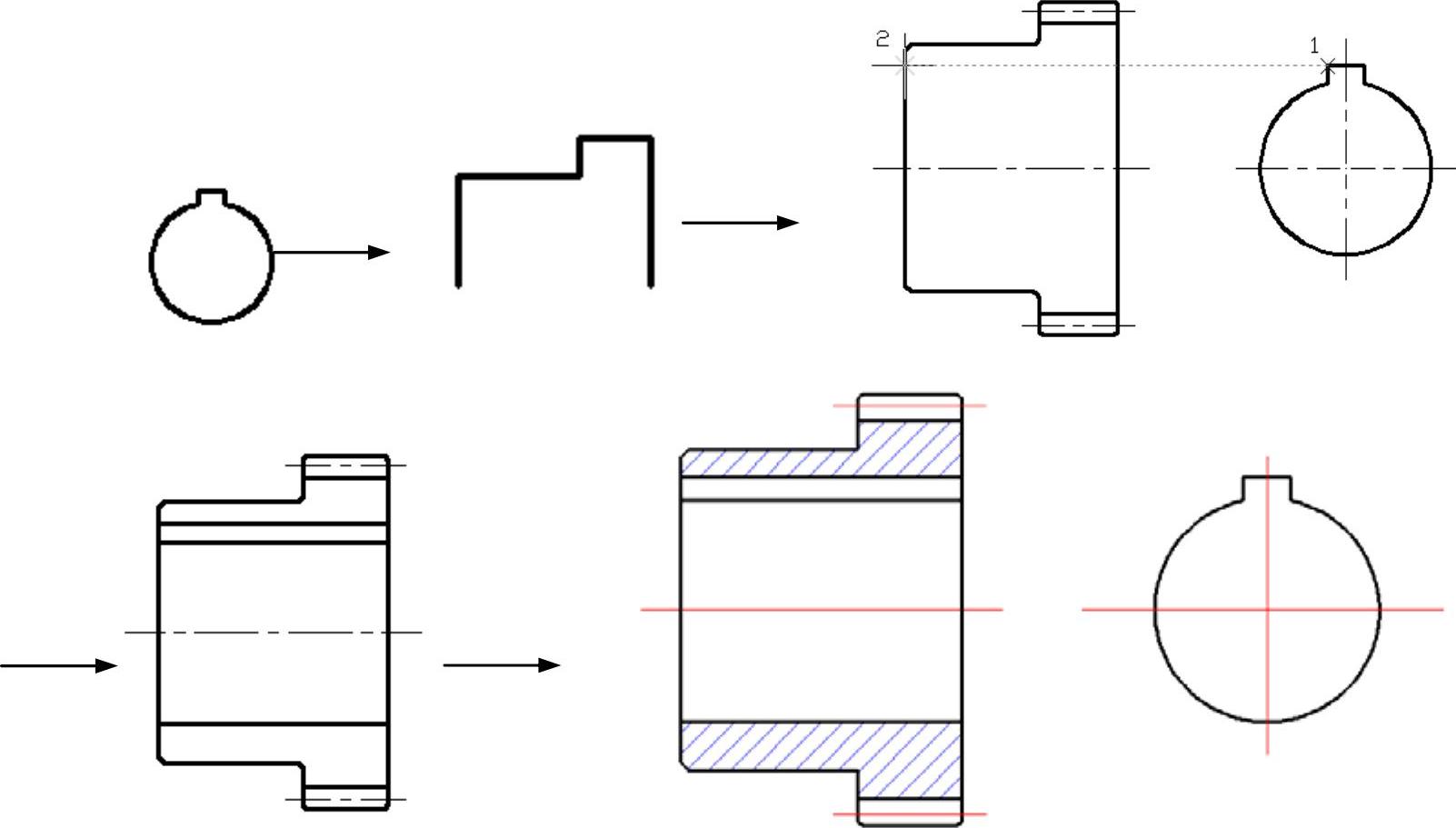

图3-170 绘制流程图

解题步骤

978-7-111-43735-2-Part01-942.jpg设置图层。选择菜单栏中的“格式”→“图层”命令，或者单击“图层”工具栏中的“图层特性管理器”按钮978-7-111-43735-2-Part01-943.jpg，新建3个图层：

978-7-111-43735-2-Part01-944.jpg第一图层命名为“轮廓线”层，线宽属性为0.3mm，其余属性默认。

978-7-111-43735-2-Part01-945.jpg第二图层命名为“中心线”层，颜色设为红色，线型加载为CENTER，其余属性默认。

978-7-111-43735-2-Part01-946.jpg第三图层命名为“细实线”层，颜色设为蓝色，其余属性默认。

978-7-111-43735-2-Part01-947.jpg设置绘图环境。

命令:LIMITS↙

重新设置模型空间界限:

指定左下角点或[开（ON）/关（OFF）]<0.0000，0.0000>:↙（回车，图纸左下角点坐标取默认值）

指定右上角点<420.0000，297.0000>:297，210↙（设置图纸右上角点坐标值）

命令:ZOOM↙

指定窗口角点，输入比例因子（nX或nXP），或[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>:A↙（进行全部缩放操作，显示全部图形）

正在重生成模型。

978-7-111-43735-2-Part01-948.jpg绘制齿轮轴套局部视图轮廓线。

978-7-111-43735-2-Part01-949.jpg将“轮廓线”层设置为当前层。

978-7-111-43735-2-Part01-950.jpg单击状态栏中的“线宽”按钮，显示线宽。

978-7-111-43735-2-Part01-951.jpg单击“绘图”工具栏中的“圆”按钮978-7-111-43735-2-Part01-952.jpg，在适当位置指定一点为圆心，绘制半径为14的圆。

命令:XLINE↙

指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]:H↙

指定通过点:（单击“对象捕捉”工具栏中的“捕捉自”按钮978-7-111-43735-2-Part01-953.jpg）

_from基点:<对象捕捉开>（打开对象捕捉功能，捕捉￠28圆下象限点）

<偏移>:@0，30.6↙

指定通过点:↙

命令:XLINE↙（绘制竖直辅助线）

指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]:V↙

指定通过点:（单击“对象捕捉”工具栏中的“捕捉自”按钮978-7-111-43735-2-Part01-954.jpg）

_from基点:（捕捉￠28圆心）

<偏移>:@3，0↙

指定通过点:↙

978-7-111-43735-2-Part01-955.jpg单击“修改”工具栏中的“偏移”按钮978-7-111-43735-2-Part01-956.jpg，竖直辅助线向左偏移6，结果如图3-171所示。

978-7-111-43735-2-Part01-957.jpg单击“修改”工具栏中的“修剪”按钮978-7-111-43735-2-Part01-958.jpg，以两条竖直辅助线为剪切边，修剪水平辅助线两端和圆夹在两条线之间部分，同样方法修剪两条竖直辅助线，结果如图3-172所示。

978-7-111-43735-2-Part01-959.jpg绘制中心线。将“中心线”层设置为当前层。

命令:LINE↙

指定第一点:（单击“对象捕捉”工具栏中的“捕捉自”按钮978-7-111-43735-2-Part01-960.jpg）

_from基点:（捕捉￠28圆心）

<偏移>:@-18，0↙

指定下一点或[放弃（U）]:@36，0↙

指定下一点或[放弃（U）]:↙

相同方法绘制竖直中心线。结果如图3-173所示。

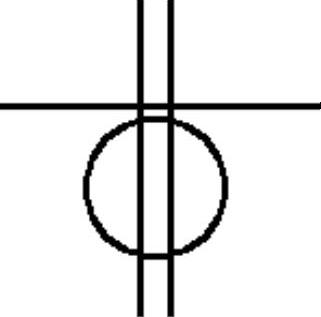

图3-171 绘制辅助线


图3-172 修剪辅助线及圆

978-7-111-43735-2-Part01-963.jpg绘制齿轮轴套主视图轮廓线。

978-7-111-43735-2-Part01-964.jpg将“轮廓线”层设置为当前层。

命令:LINE↙

指定第一点:（捕捉圆心，同时打开状态栏上的“对象追踪”开关，向左拖动鼠标，确定直线起始点1，如图3-174所示）

指定下一点或[放弃（U）]:@0，20↙

指定下一点或[放弃（U）]:@22，0↙

指定下一点或[放弃（U）]:@0，7↙

指定下一点或[放弃（U）]:@13，0↙(https://www.chuimin.cn)

指定下一点或[放弃（U）]:@0，-27↙

指定下一点或[放弃（U）]:↙

结果如图3-175所示。

978-7-111-43735-2-Part01-965.jpg单击“修改”工具栏中的“偏移”按钮978-7-111-43735-2-Part01-966.jpg，将最上端水平线向下偏移3.375，结果如图3-176所示。


图3-173 齿轮轴套局部视图

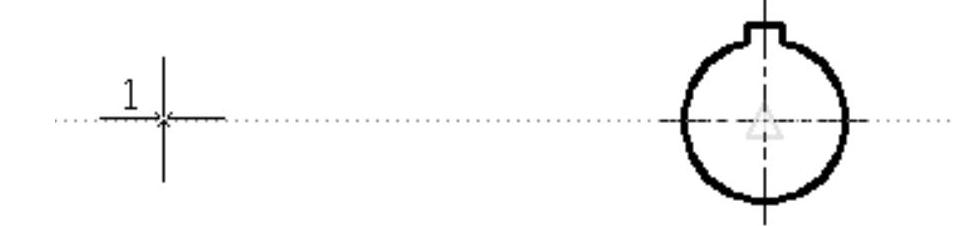

图3-174 利用对象追踪功能确定点1


图3-175 绘制直线


图3-176 偏移直线

978-7-111-43735-2-Part01-971.jpg绘制齿轮轴套主视图中心线。

978-7-111-43735-2-Part01-972.jpg将“中心线”层设置为当前层。

命令:LINE↙

指定第一点:（单击“对象捕捉”工具栏中的“捕捉自”按钮978-7-111-43735-2-Part01-973.jpg）

_from基点:（捕捉主视图左边线端点）

<偏移>:@-5，0↙

指定下一点或[放弃（U）]:@45，0↙

指定下一点或[闭合（C）/放弃（U）]:↙

978-7-111-43735-2-Part01-974.jpg单击“标准”工具栏中的“窗口缩放”按钮978-7-111-43735-2-Part01-975.jpg，按住鼠标左键，向上拖动，进行适当放大。

命令:LINE↙（绘制齿轮分度线）

指定第一点:（单击“对象捕捉”工具栏中的“捕捉自”按钮978-7-111-43735-2-Part01-976.jpg）

_from基点:（如图3-177所示，捕捉主视图齿顶线端点1）

<偏移>:@-3，-1.5↙

指定下一点或[放弃（U）]:@19，0↙

指定下一点或[闭合（C）/放弃（U）]:↙

978-7-111-43735-2-Part01-977.jpg对齿轮轴套主视图进行倒角及倒圆角操作。

978-7-111-43735-2-Part01-978.jpg单击“修改”工具栏中的“倒角”按钮978-7-111-43735-2-Part01-979.jpg，倒角距离为1，对左上角进行倒角处理。

978-7-111-43735-2-Part01-980.jpg单击“修改”工具栏中的“圆角”按钮978-7-111-43735-2-Part01-981.jpg，圆角半径为1，对齿轮轴套主视图右上两角进行倒圆角处理。结果如图3-178所示。


图3-177 捕捉齿顶线端点

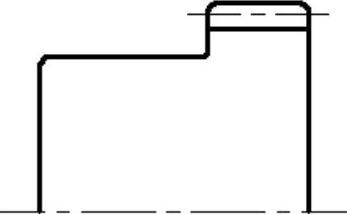

图3-178 倒角及倒圆角操作

978-7-111-43735-2-Part01-984.jpg镜像对象。单击“修改”工具栏中的“镜像”按钮978-7-111-43735-2-Part01-985.jpg，以水平中心线为镜像轴，镜像上面绘制的对象。

978-7-111-43735-2-Part01-986.jpg绘制键槽线与回转线。

978-7-111-43735-2-Part01-987.jpg将“轮廓线”层设置为当前层。打开正交功能。

命令:LINE↙

指定第一点:（捕捉局部视图端点1，向左拖动鼠标，捕捉主视图左边线最近点2，如图3-179所示）

指定下一点或[放弃（U）]:（捕捉主视图右边线垂足）

指定下一点或[闭合（C）/放弃（U）]:↙

978-7-111-43735-2-Part01-988.jpg方法同前，如图3-180所示，捕捉局部视图端点3，向左拖动鼠标，捕捉主视图左边线最近点4，从该点到主视图右边线垂足点之间绘制直线。


图3-179 确定点2

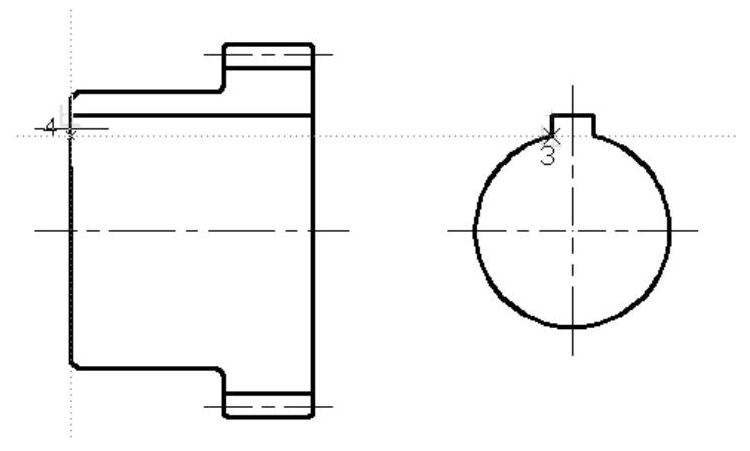

图3-180 确定点4

978-7-111-43735-2-Part01-991.jpg方法同前，捕捉局部视图￠28圆下象限点，向左拖动鼠标，捕捉主视图左边线最近点，从该点到主视图右边线垂足点之间绘制直线。结果如图3-181所示。

978-7-111-43735-2-Part01-992.jpg图案填充。

978-7-111-43735-2-Part01-993.jpg将“细实线”层设置为当前层。

978-7-111-43735-2-Part01-994.jpg单击“绘图”工具栏中的“图案填充”按钮978-7-111-43735-2-Part01-995.jpg，如图3-182所示，选取填充区域，方法同前，绘制剖面线。结果如图3-183所示。

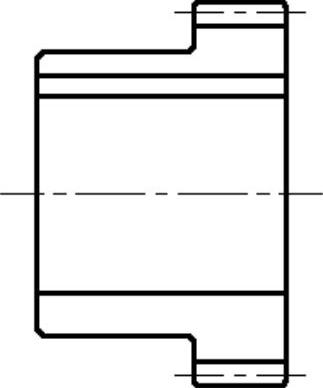

图3-181 绘制直线

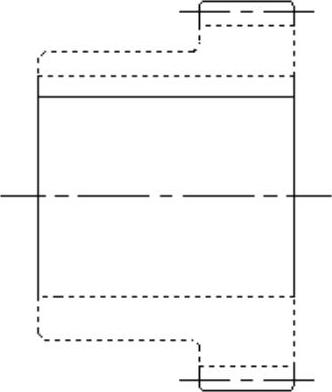

图3-182 选取填充区域


图3-183 齿轮轴套主视图

总结与点评

本例绘制的齿轮轴套，是属于典型的齿轮类零件。这里强调一下剖面线的绘制，同一个零件中，在隔开的几个区域填充剖面线时，要注意采用同一种剖面线，这一点初学者往往容易忽视，在不同区域填充不同剖面线。解决这个问题的一个比较好的方法是一次性把有个零件的所有填充区域到选上，统一填充。
