【摘要】：概念模型的表示方法有很多，常见的有实体－联系法、扩充实体—联系法、面向对象模型法、谓词模型法等。该方法用E－R图来描述现实世界的概念模型，E－R方法也称为E－R模型。用E－R图来描述一个简单的仓库管理系统的概念模型。用E－R图表示的概念模型与具体的DBMS所支持的数据模型相互独立，是各种数据模型的共同基础，因而比其他模型更一般、更抽象、更接近于现实世界。

概念模型的表示方法有很多，常见的有实体－联系法、扩充实体—联系法、面向对象模型法、谓词模型法等。其中，最著名也最常用的是RRS.Chen于2025年提出的实体－联系法（Entity-Relationship Approach）。该方法用E－R图来描述现实世界的概念模型，E－R方法也称为E－R模型。E－R模型是抽象和描述现实世界的有力工具，是各种数据模型的共同基础。

E－R图提供了表示实体、实体的属性以及实体之间（或内部）联系的方法。在E－R图中，用长方形、椭圆形、菱形分别表示实体、属性、联系。

1.实体

实体用长方形表示，并在长方形中标注实体名。

例如，教师实体、课程实体，职工实体，如图3－5所示。

图3—5　实体

2.实体的属性

实体的属性用椭圆形表示，并在椭圆中标注属性名，再用无向边将该属性与对应实体连接起来。在多个属性中，如果有一个（组）属性可以唯一表示该实体，则可以在该属性下加下划线，用来标识该属性，即主属性，也就是主码。

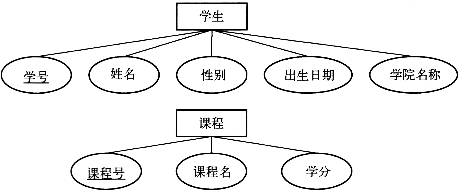

例如，学生实体有学号、姓名、性别、出生日期、学院名称属性，其中学号为主属性。课程实体有课程号、课程名、学分属性，其中课程号为主属性，如图3－6所示。

pagenumber_ebook=52,pagenumber_book=46

图3—6　学生、课程实体及属性

3.实体间的联系

实体间的联系用菱形表示，在菱形中标注联系名，再用无向边将该联系与联系实体连接起来，同时在无向边旁标注联系的类型。通常，如果实体之间有同名属性，并且同名属性表示的含义也相同，则实体之间有联系。

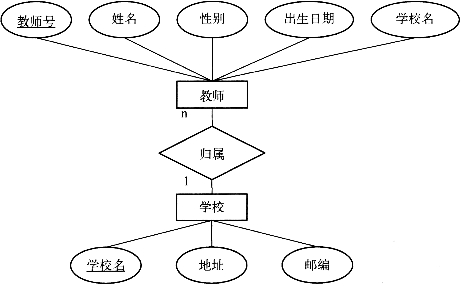

例如，学校实体与教师实体之间存在联系。因为每个学校都有许多教师，某一个教师必须属于某—个学校，所以教师与学校之间有联系，联系类型为l∶n（即一对多），如图3－7所示。(https://www.chuimin.cn)

pagenumber_ebook=53,pagenumber_book=47

图3—7　学校实体、教师实体间的联系

如果一个E－R图中的实体比较多，实体的属性也比较多，为了E－R图的简洁明了，可以先分别绘制各个实体的E－R图，最后只将所有实体联系起来。

【例3－1】用E－R图来描述一个简单的仓库管理系统的概念模型。一个简单的仓库管理系统有仓库实体、管理员实体、货物实体。由于有的仓库可能需要多个管理员管理，但一个管理员只能管理一个仓库，所以仓库实体是全码，如图3－8所示。

pagenumber_ebook=53,pagenumber_book=47

图3—8　管理员实体、仓库实体、货物实体E—R图

货物必须存储在仓库中，因此存储也是一个实体。由于有的仓库存储多种货物，也有的货物存放在多个仓库中，所以存储实体是全码。存储实体E－R图如图3－9所示。

pagenumber_ebook=53,pagenumber_book=47

图3—9　存储实体E—R图

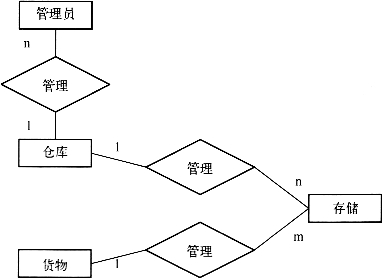

将所有实体联系起来，组成完整的仓库管理系统E－R图，如图3－10所示。

pagenumber_ebook=54,pagenumber_book=48

图3—10　仓库管理系统E—R图

E－R图是数据库设计人员根据自己和数据库用户的观点，对要设计的系统的一种规划，所以不同的系统，E－R图不尽相同。就算同一系统，由于观点不同，需求不同，也不会完全相同。

总之，E－R方法是抽象和描述现实世界的有力工具，E－R图为数据库设计提供了一个蓝图。用E－R图表示的概念模型与具体的DBMS所支持的数据模型相互独立，是各种数据模型的共同基础，因而比其他模型更一般、更抽象、更接近于现实世界。
