1.管道图管理的要求

为加强各种管道的管理,确保安全运行,应按要求整顿各类管道和绘制压力管道图,并责成有关部门指定专人管理。

各种管道图应统一以全厂建筑物平面布置图为底图进行绘制。全厂平面图的绘制应符合GB/T 50001—2010《房屋建筑制图统一标准》的规定,并采用建筑坐标进行标注,各管线应对建筑物标注距离尺寸或用建筑坐标标注其方位。

管道图中各管道口径(公称直径)一般用DN表示,以mm为单位,其余尺寸一律以m为单位,并精确到小数点后两位进行标注,原有的建筑物和各种管线可放宽到小数点后一位进行标注。各类管道图可分类、分片进行绘制,也可合画在一张平面图上。

2.管道图绘制规定

1)各类压力管道中的管件符号应按GB/T 6567.1~5—2008的规定绘制。

2)输送液体与气体管路符号的规定:输送各种液体与气体的管路一律用实线表示,为了区别各种不同的管路,在线的中间必须注上汉语拼音字母的规定符号。

符号共划分若干大类,每大类采用同一个字母或两个字母,其右下方则注以数字,表示不同性质的液体、气体的管路。

3)给水管的规定符号为“S”,具体规定如下:S为给水管(不分类型);S1为生产水管;S2为生活水管;S3为生产、生活消防水管;S4为生产消防水管;S5为生活消防水管;S6为消防水管;S7为高压供水管;S8为软化水管;S9为冲洗水管;S10为低温水管;S11为城市水管;S12为原有水管(利用);S13为原有水管(废除)。

4)循环水管的规定符号为“XH”。

5)化工管的规定符号为“H”。

6)热水管的规定符号为“R”,具体规定如下:R为热水管(不分类型);R1为生产热水管(循环自流);R2为生产热水管(循环压力);R3为生活热水管;R4为热水回水管;R5为采暖温水送水管;R6为采暖温水回水管。

7)凝结水管的规定符号为“N”,具体规定如下:N1为凝结水管;N2为凝结回水管(自流);N3为凝结回水管(压力)。

8)冷冻水管的规定符号为“L”,具体规定如下:L1为冷冻水管;L2为冷冻回水管。

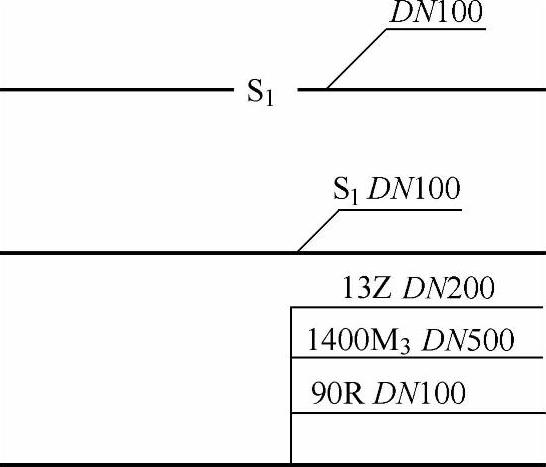

图5-3 管道标注方法示意图

9)蒸汽管的规定符号为“Z”。

10)压缩空气管的规定符号为“YS1”。

11)氧气管的规定符号为“YQ”。

12)氮气管的规定符号为“DQ”。

13)氢气管的规定符号为“QQ”。

14)乙炔管的规定符号为“YJ”。

15)油管的规定符号为“Y”,具体规定如下:Y1为原油管;Y3为车用汽油管;Y5为燃料油管;Y7为柴油管;Y9为重油管;Y11为润滑油管。

16)图上管路的直径尺寸、流体参数和代号可按图5-3所示方法标注。管道的规定符号一般用汉语拼音字母表示。阿拉伯数字表示流体参数。例如S1 DN100表示生产水管,其公称直径为100mm;13NDN200表示13个绝对大气压的公称直径为200mm蒸汽管道;90RDN100表示90℃的公称直径为100mm热水管路。

17)图上同时出现地面和埋地管线时,埋地管线可用虚线表示,但表示时必须注上标高,每线图一般要列出所用规定符号的说明,同一图上的管道不论管子大小,必须用同等粗细的线条画出。压力管道的辅助图例及符号见表5-4。

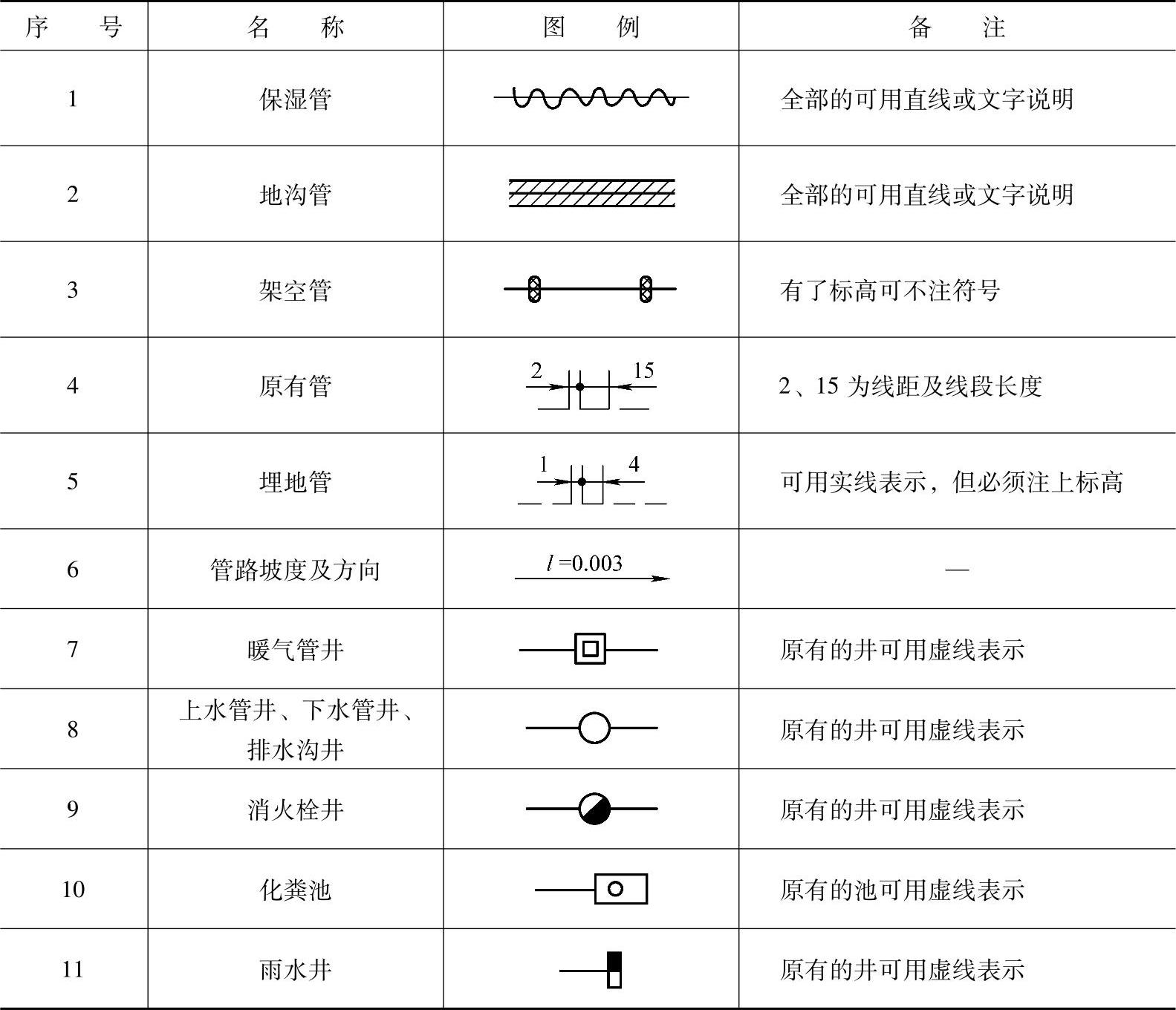

表5-4 压力管道的辅助图例及符号



图5-4 管线连接符号示意

18)管道零件、附件及热力工程的规定符号如下:①管道及其连接的一般符号规定如图5-4所示。②管道零件、附件及热力工程的规定符号见表5-5。③压力管道中各阀门、表针均应单独在图上标注方位尺寸、型号规格及有关编号。④压力管道图(厂区或车间)均应画到各固定使用点,给水管道画到各用户龙头,压缩空气管道画到各用气设备的进口阀门等。

3.管道技术管理内容

(1)管道的直径 管道的直径通常指管子的公称直径,以mm为单位,用DN表示。公称直径既不等于管子内径,也不等于管子外径,一般接近于管子内径。常用无缝钢管按生产工艺不同分为热轧管和冷拔管,规格用外径乘壁厚表示。例如公称直径为150mm、壁厚为4.5mm、外径为159mm的无缝钢管,其公称直径表示法为DN150,管子表示法为φ159×4.5。GB/T 1047—2005规定的管道标准公称直径系列见表5-6。

表5-5 管道零件、附件及热力工程的规定符号

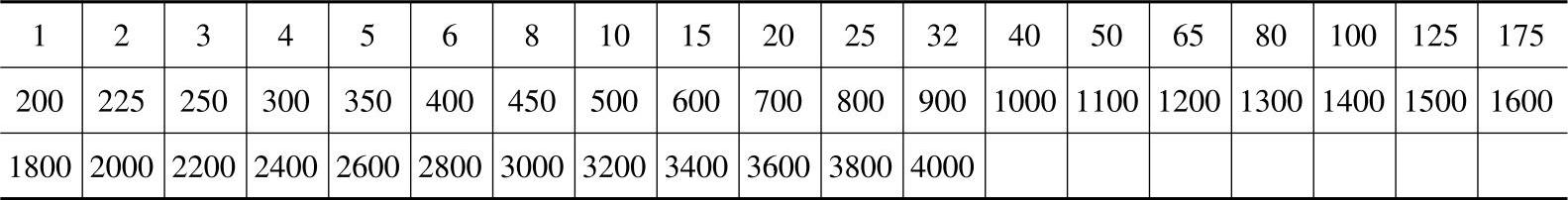

表5-6 管道的标准公称直径DN系列 (单位:mm)


(2)管道的公称压力 管道的压力等级是以公称压力划分的,公称压力用PN表示,单位为MPa。按公称压力大小可将管子分为低压(0<PN≤1.6MPa)、中压(1.6MPa<PN≤10MPa)、高压(PN>10MPa)三类。

GB/T 1048—2005规定的管道公称压力与试验压力标准系列见表5-7。

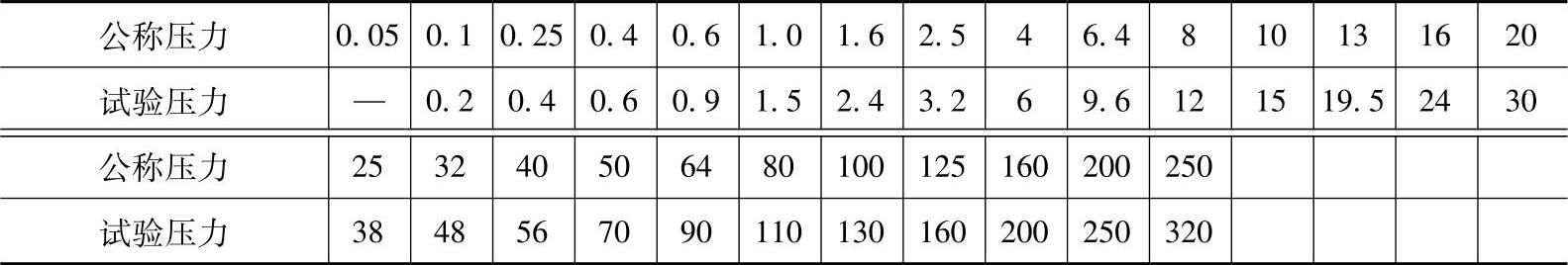

表5-7 管道的公称压力与试验压力标准系列 (单位:MPa)


碳钢管公称压力、温度等级和最大操作压力关系见表5-8。

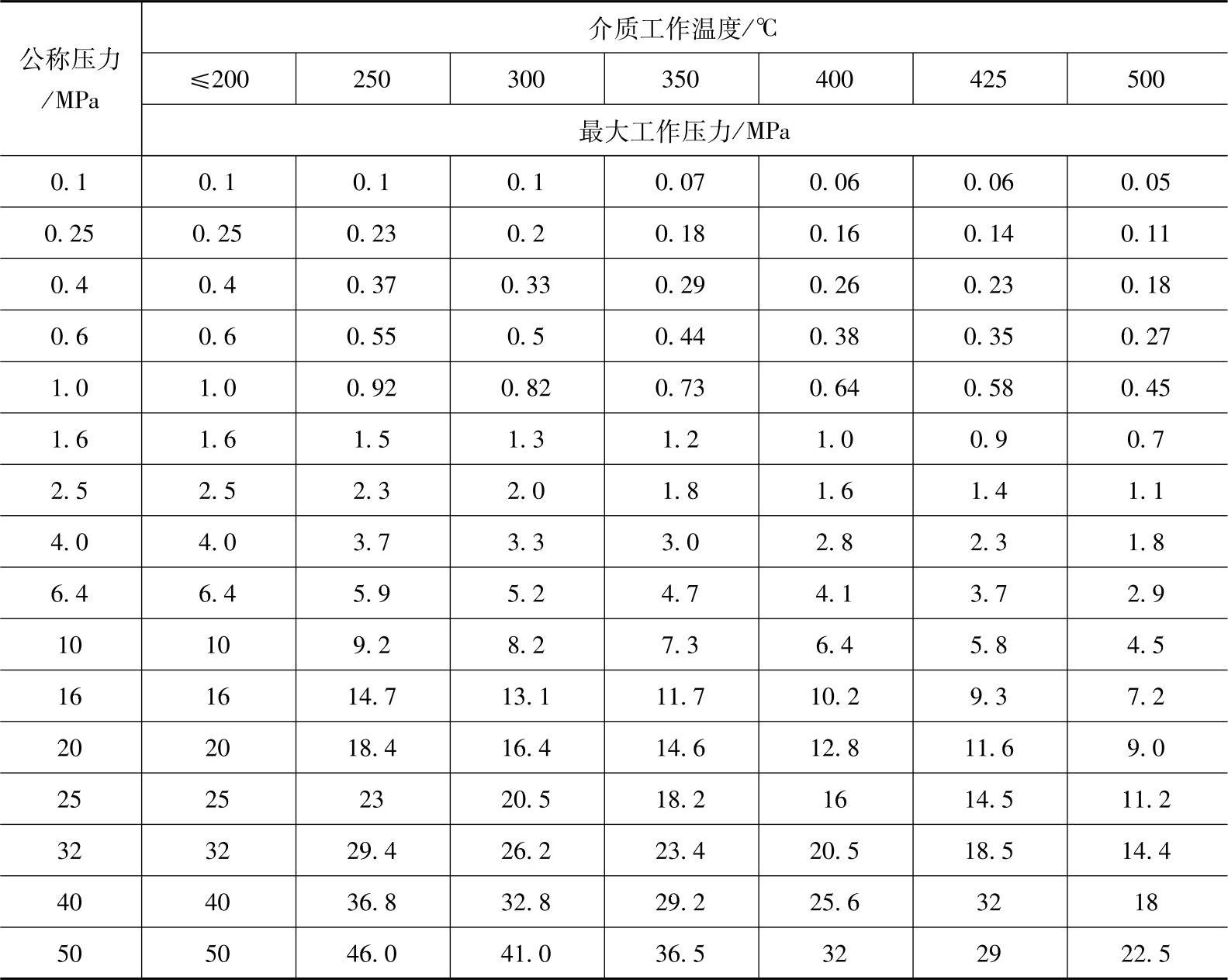

表5-8 碳钢管公称压力、温度等级和最大操作压力关系


(3)管道的分类 管道按其材质可分为钢管、有色金属管、铸铁管及非金属管。

1)钢管。

①一般无缝钢管,用于制作流体介质管道或制作结构管件等,标准为GB/T 8163—2008《输送流体用无缝钢管》。常用规格为:冷拔(轧)管外径5~200mm,壁厚0.25~14mm;热轧管外径32~630mm,壁厚2.5~75mm。

②化肥用高压无缝钢管,主要用于输送介质为合成氨原料气(氢与氮)及氨、甲醇、尿素等,压力为22MPa、32MPa。温度为-40~400℃的化工原料介质的管道,标准为GB 6479—2000《高压化肥设备用无缝钢管》。

石油裂化用无缝钢管,主要用于石油精炼厂的炉管、热交换管及其管道,标准为GB 9948—2006《石油裂化用无缝钢管》。

④不锈耐酸无缝钢管,主要用于化工、石油、机械用管道,尤其适用于输送强腐蚀性介质、低温或高温介质。标准为GB/T 14976—2002《流体输送用不锈钢无缝钢管》。

⑤焊接钢管,主要用于公称压力≤1.6MPa的管道上,因其管壁纵向有一条焊缝,故称为焊接钢管。可分为低压流体输送用焊接钢管、螺旋缝电焊钢管、钢板卷制直缝电焊钢管。

2)有色金属管。

①铝及铝合金管,主要用于输送脂肪酸、硫化氢、二氧化碳和硝酸、醋酸等管道。它一般采用拉制和挤压方法生产,具有质量轻、不锈蚀等特点,但其机械强度较差,不能承受较高压力。(www.chuimin.cn)

②铜及铜合金管,主要用于输送油类管道、保温伴管及空分氧气管道。一般采用拉制和挤制方法生产。

③钛管,常用于其他管材无法胜任的工艺部位。主要特点是质量轻、强度高、耐腐蚀、耐低温,适用温度范围为-140~250℃,当温度>250℃时,其力学性能将下降。

3)铸铁管。

①高硅铸铁管,是由含碳量在0.5%~1.2%、含硅量在10%~17%(均为质量分数)的铁硅合金组成,具有很高的耐腐蚀性能。常用的高硅铸铁含硅量为14.5%(质量分数),随着含硅量的增加,耐腐蚀性能增大,但脆性也变大。一般使用压力为0.25MPa以下。

②普通铸铁管,普通承插铸铁管用于给排水管道,按压力不同分为低压管(<0.45MPa)、中压管(0.45~0.75MPa)和高压管(0.75~1.0MPa)。将管与法兰铸成一体的普通法兰铸铁管拆卸方便,应用较广泛。

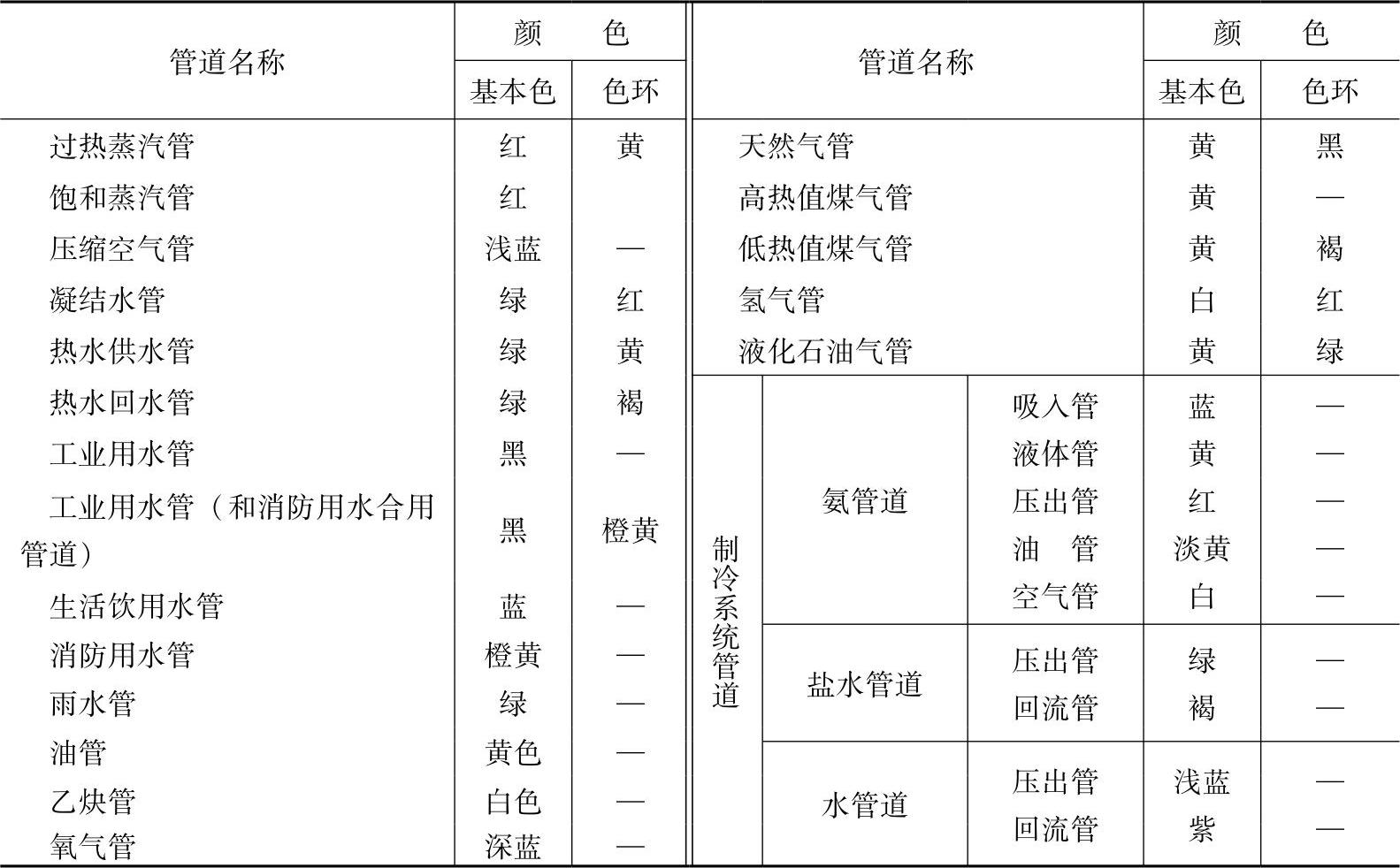

(4)压力管道的涂色 压力管道油漆色标应按表5-9的规定涂色,管道的色环宽度及间距应按表5-10的规定涂刷,管道示意图上的管道颜色与此一致。

石油、化工等行业由于工艺生产的特殊性,故专门制定行业工业管道的涂色规定和要求,请参照有关规定执行。

4.压力管道的间距规定

为了确保企业内各种压力管道、工业管道和电力电信线路安全可靠、经济合理地运行,特制订压力管道的间距规定,供企业在管线设计、安装及维修时参照执行。

表5-9 压力管道的面色和色环颜色


注:1.在管道交叉处、阀门操作管道弯头处等地方,应在管道上标示介质流动方向箭头。

2.设备涂色的一般规定:暖气片、暖风机等用银白色;压缩空气储气罐用灰色;离子交换器用绿色或灰色;加热器、热交换器等用红色;水箱用绿色。

3.考虑到企业现况,对室外的蒸汽管道(已采取保温措施)和煤气管道,管道交叉处、管道弯头处及阀门两边的管道均应明显涂刷长度2m的面色;在直管道上,每隔50m要明显涂刷长度2m的面色。

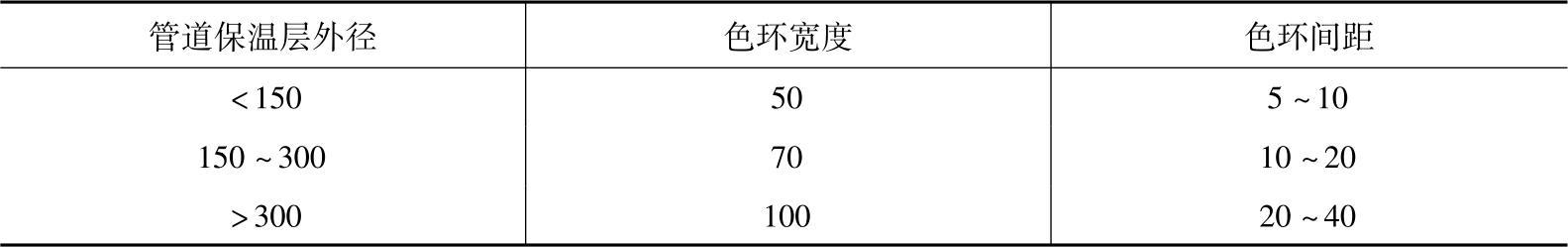

表5-10 压力管道的色环宽度及间距 (单位:mm)


(1)固定支架及常用管道支架间距规定

1)固定支架最大间距见表5-11。

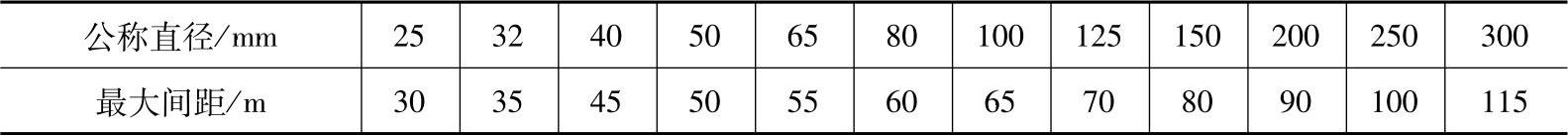

表5-11 固定支架最大间距


2)常用管道支架最大间距见表5-12。

(2)厂区及车间架空管道间距规定 厂区及车间架空管道最小水平、交叉敷设净距见表5-13。

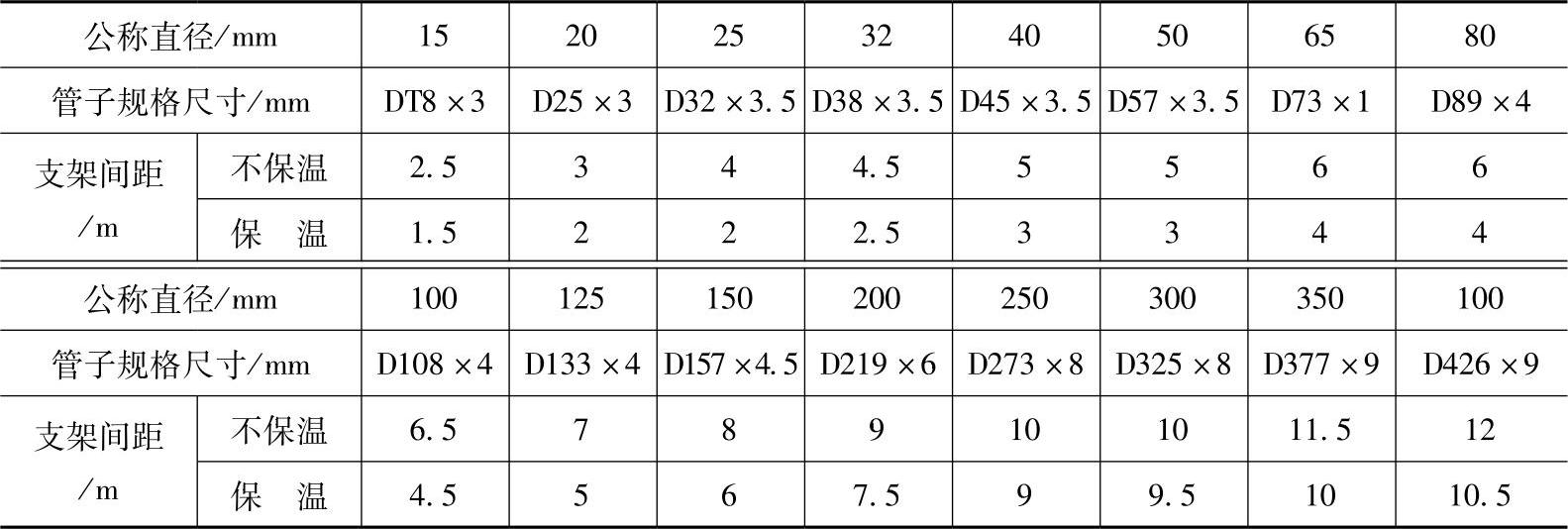

表5-12 常用管道支架最大间距


表5-13 厂区及车间架空管道最小水平、交叉敷设净距 (单位:m)


①非燃气体管道是指压缩空气、二氧化碳、氮等不燃不爆气体管道。

(3)厂区地下管道与建、构筑物间距规定

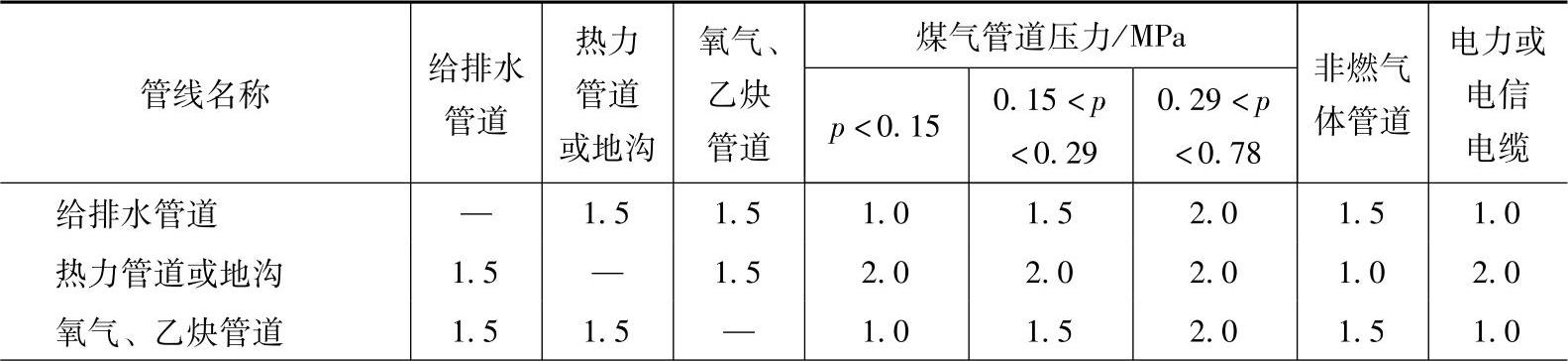

1)厂区地下管道之间最小水平净距见表5-14。

表5-14 厂区地下管道之间最小水平净距 (单位:m)


(续)

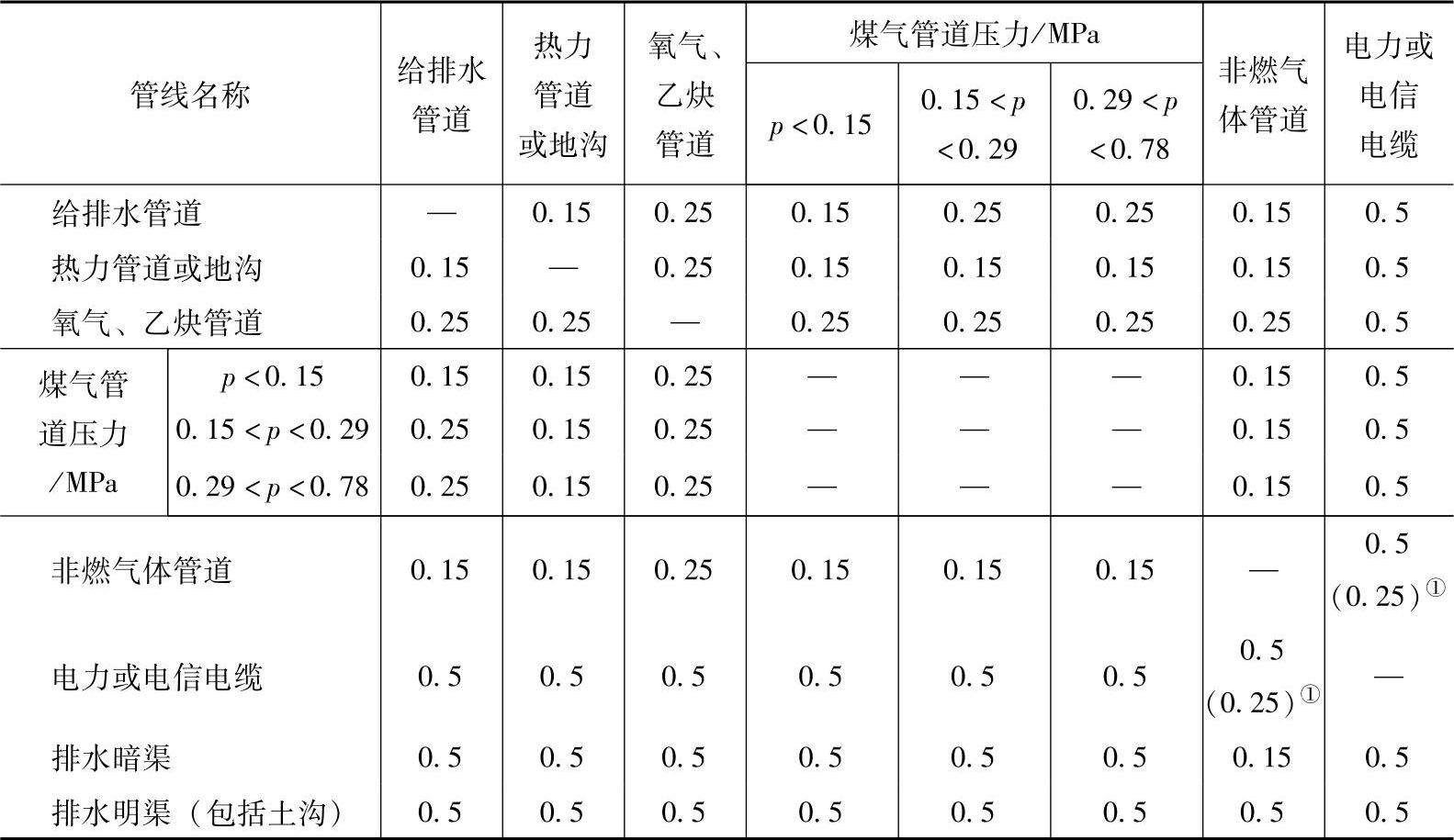

2)厂区地下管道之间最小交叉净距见表5-15。

表5-15 厂区地下管道之间最小交叉净距(单位:m)


①括号内的数字是电缆与管道交叉处1m范围内电缆用套管或隔板保护时的净距。

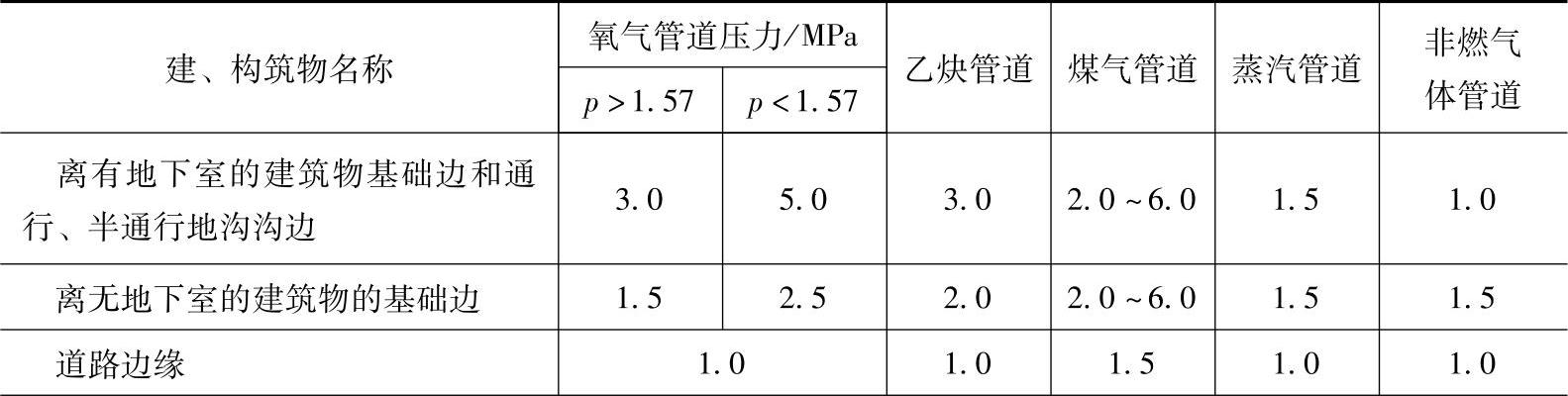

3)厂区埋地管道与建、构筑物之间水平净距见表5-16。

表5-16 厂区埋地管道与建、构筑物之间的水平净距 (单位:m)


(续)


(4)厂区架空管道与建、构筑物间距规定

1)厂区架空管道与建、构筑物之间的水平净距见表5-17。

表5-17 厂区架空管道与建、构筑物之间的水平净距 (单位:m)


注:表中第6项在开阔地区时最小水平净距不应小于最高电杆的高度。

2)厂区架空管道与铁路、导线之间的垂直交叉最小净距见表5-18。

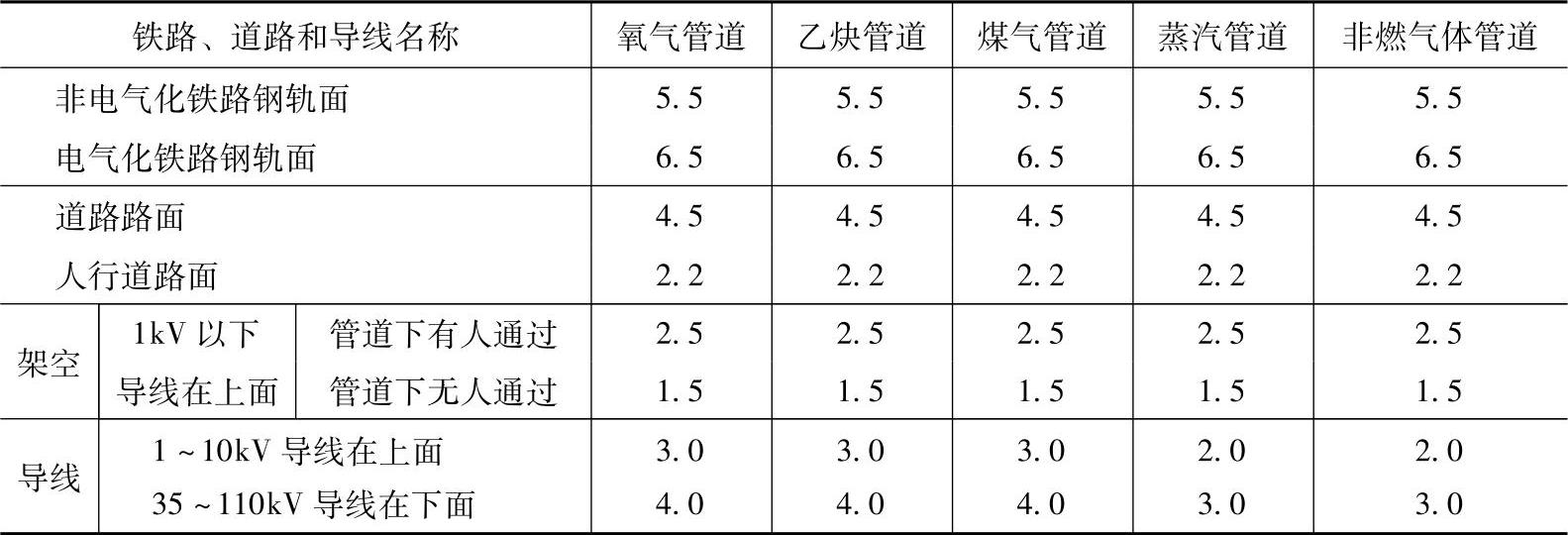

表5-18 厂区架空管道与铁路、导线之间的垂直交叉最小净距 (单位:m)
