现场总线电动执行器应用技术

2025-09-30 理论教育版权反馈

【摘要】：在现场总线控制系统中现场总线电动执行器主要用于驱动阀门、挡板等设备，调节生产过程中的工质流量，以便使被控变量达到给定值。现场总线电动执行器具有多变量传输能力和故障自诊断能力，它能够传输阀门的累积行程、卡涩、动作次数、动作频率及最大动作速度等信息，因而可以提前预测可能发生的故障，减少不期望的非计划停机的可能性。

在现场总线控制系统中现场总线电动执行器主要用于驱动阀门、挡板等设备，调节生产过程中的工质流量，以便使被控变量达到给定值。它根据其内部控制功能块所产生的控制信号或者现场总线上送来的控制信号，以及阀门位置反馈电路输出的阀门的实际位置信号，产生一个电动机控制信号，通过伺服电动机带动执行机构输出机械位移，控制阀门或挡板的动作。同时，通过阀门位置反馈电路来检测位移的大小，并将其值反馈到控制电路中，形成阀门位置的闭环控制，以便实现精准的阀门定位。

利用控制室中的个人计算机或运行员操作站可以访问执行器的有关参数，可以设置输入和输出组态参数，并且可以对执行器进行校准。

现场总线电动执行器具有多变量传输能力和故障自诊断能力，它能够传输阀门的累积行程、卡涩、动作次数、动作频率及最大动作速度等信息，因而可以提前预测可能发生的故障，减少不期望的非计划停机的可能性。

执行器可以通过现场总线提供各种状态、监视和报警信息，如阀门的累积行程、伺服电动机的累积动作次数、电源监视器报警、相位监视器报警、电动机过热报警、力矩开关报警、本地紧急关闭（ESD）报警、变频器故障报警（当执行器安装有变频控制器时）、执行器的本地/远程控制状态。

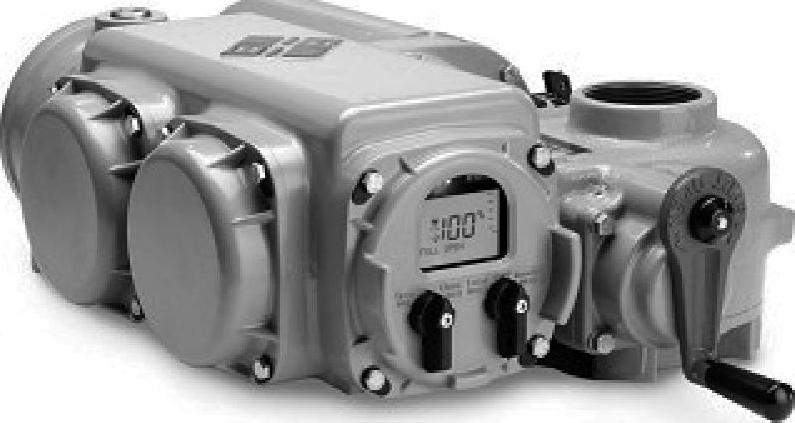

艾默生（Emerson）Bettis TEC2000电动执行器如图1-10所示。
