完成如图2-67所示的模型。
(1)单击标准工具栏上的“新建”图标按钮→“零件”→“确定”。
图2-67 牛奶杯
(2)绘制放样轮廓线和引导线。
1)单击“基准面”按钮,出现“基准面”属性管理器,在“参考实体”选择“上视基准面”,单击“等距距离”按钮
,在“距离”文本框内输入“100mm”,在“数量”文本框内输入“3”,单击“确定”按钮
,建立基准面1、基准面2和基准面3。
2)分别选取上视基准面、基准面1、基准面2和基准面3,单击“草图绘制”按钮,进入草图绘制。绘制如图2-68所示的草图,单击“重新建模”按钮
,结束草图绘制,完成轮廓线创建。
3)选取正视基准面,单击“草图绘制”按钮,进入草图绘制。单击“样条曲线”按钮
绘制草图,添加几何关系,使样条曲线关键点与各轮廓线圆弧成“穿透”关系,如图2-69所示,单击“重新建模”按钮
,结束草图绘制,完成引导线创建。

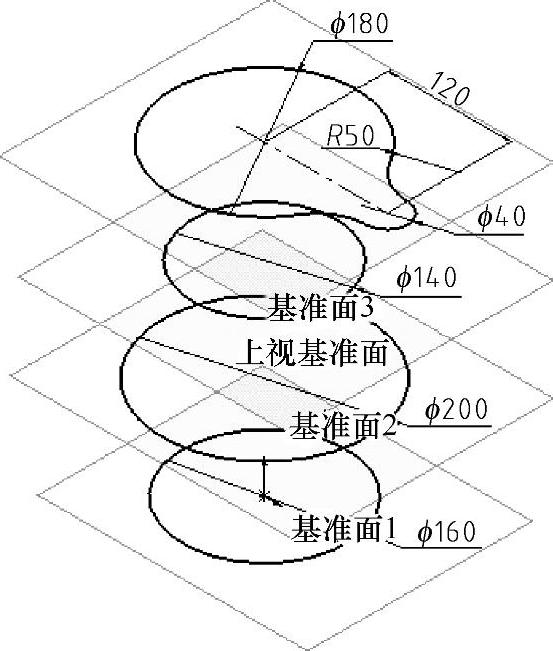

图2-68 “轮廓线”草图

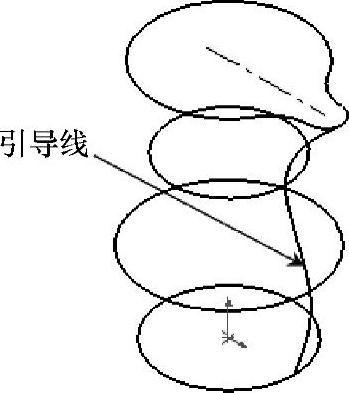

图2-69 “引导线”草图

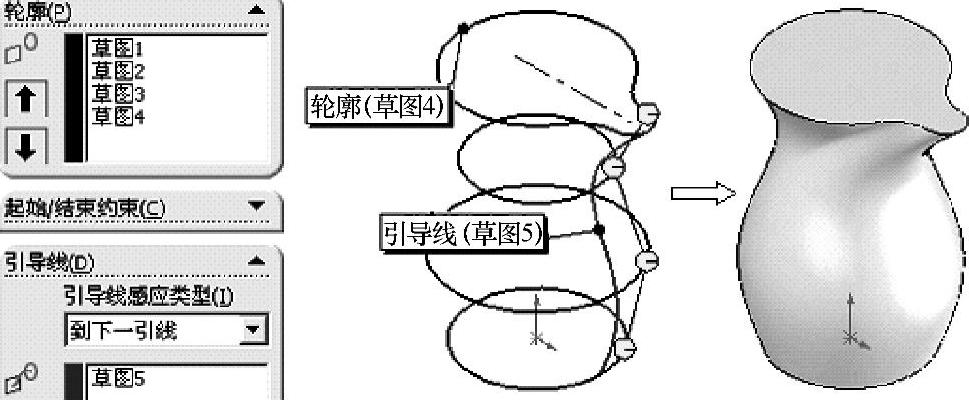

(3)单击“放样凸台/基体”按钮,出现“放样”属性管理器,“轮廓”选择“草图1”、“草图2”、“草图3”和“草图4”,“引导线”选择“草图5”,单击“确定”按钮
,建立放样特征,如图2-70所示。
(4)选取正视基准面,单击“草图绘制”按钮,进入草图绘制。单击“样条曲线”按钮
绘制草图,如图2-71所示,单击“重新建模”按钮
,结束草图绘制,完成中心线创建。
(5)创建手柄轮廓线。
1)单击“基准面”按钮,出现“基准面”属性管理器,单击“垂直于曲线”按钮,选中“将原点设在曲线上”复选框,选择“圆弧1”和“点1”,单击“确定”按钮
,建立基准面1。
2)选取基准面1,单击“草图绘制”按钮,进入草图绘制。绘制草图,添加几何关系,使椭圆圆心与圆弧成“穿透”关系,如图2-72所示,单击“重新建模”按钮
,结束草图绘制。(www.chuimin.cn)
图2-70 “放样”特征

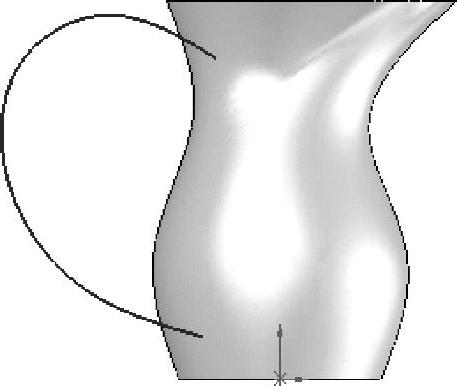

图2-71 “中心线”草图

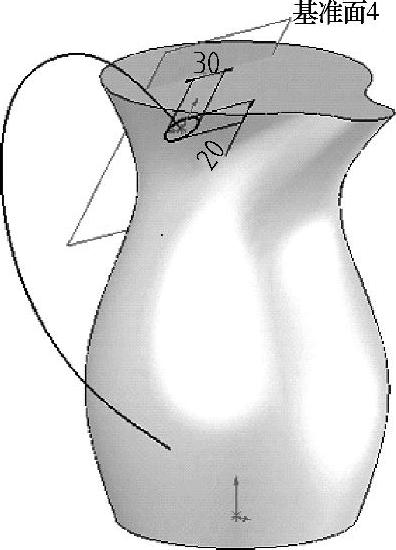

图2-72 “轮廓线1”草图

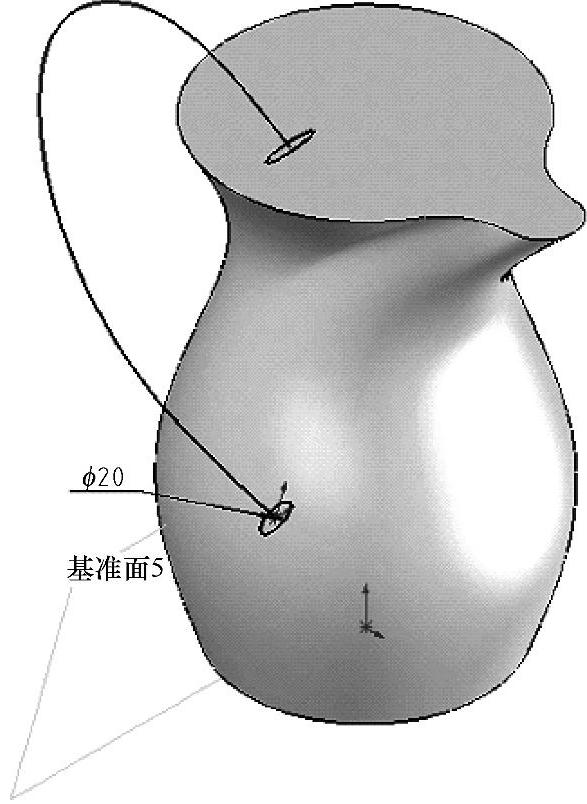

3)按同样方法建立另一轮廓,如图2-73所示。
(6)单击“放样凸台/基体”按钮,出现“放样”属性管理器,在“轮廓”中选择“草图7”和“草图8”,在“中心线”中选择“草图6”,单击“确定”按钮
,建立放样特征,如图2-74所示。
(7)单击“抽壳”按钮,出现“抽壳”属性管理器,在“移出的面”中选择“面1”,在“厚度”文本框内输入“1mm”,单击“确定”按钮
,建立抽壳特征,如图2-75所示。
至此完成牛奶杯设计。
图2-73 “轮廓线2”草图
图2-74 “放样”特征
图2-75 “抽壳”特征
