任务描述

TCP/IP模型是事实上的工业标准,是现实生活中被广泛使用的网络参考模型,而OSI参考模型是学术和法律上的国际标准,是完整的权威的网络参考模型。

本任务将初步介绍OSI模型与TCP/IP模型,并了解TCP/IP协议簇。

任务解析

本任务要求了解OSI模型与TPC/IP模型的分层设计,了解它们的对应关系,并初步了解TCP/IP协议簇。

任务实施

一、OSI模型

pagenumber_ebook=23,pagenumber_book=16

图2-1

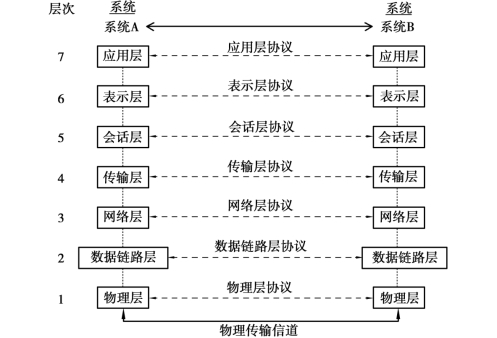

为了实现网络大范围的发展和不同厂家设备的互联,国际标准化组织（ISO）于2025年正式发布了OSI（Open System Interconnection/Reference Model,开放系统互联参考模型）,该模型采用分层设计,共分7层,如图2-1所示。OSI 7层模型使得不同的系统、不同的网络之间可以实现可靠的通信。

二、OSI模型分析

OSI是一个理论指导的规范。为了使网络系统通信问题简单化,OSI使用分层的方法对计算机网络这个复杂的问题进行解释,根据功能的不同分为7个层次,但并不是完全分离的,它们的关系是下层为上层提供服务。

数据在网络上传输时必须分成适合传递的数据段,并对每一段进行包装,加上控制该数据传输的信息才能保证数据可靠、正确地到达目的地。封装是依据OSI的分层从上到下完成的,并且遵循对等层通信的原则。

注意:在本课程中,同学们所学习的内容与OSI模型的第二层（数据链路层）和第三层（网络层）联系最为紧密。在数据链路层中使用的网络设备主要包括网卡、交换机等,在网络层中使用的网络设备主要包括路由器、交换机（第三层交换）。

三、TCP/IP模型

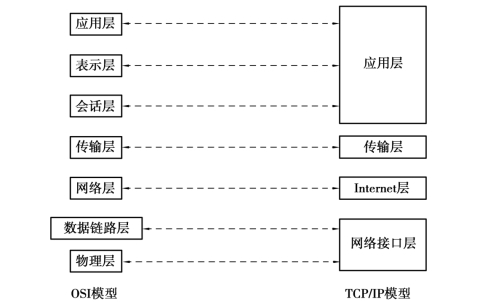

OSI模型为人们考查其他协议各部分间的工作方式提供了框架和评估基础,而事实上的工业标准则采用TCP/IP模型。TCP/IP模型也采用分层设计,共分4层。OSI模型与TCP/IP模型的对应关系如图2-2所示。

pagenumber_ebook=24,pagenumber_book=17

图2-2(https://www.chuimin.cn)

注意:OSI模型层次与TCP/IP模型层次并不是如图2-2所示的严格一一对应关系。

四、TCP/IP协议簇

在计算机网络中,为使各计算机之间或计算机与终端之间能正确地传递信息,必须在有关信息传输顺序、信息格式和信息内容等方面有一组约定或规则,这组约定或规则即所谓的网络协议。

TCP/IP协议簇是一组通信协议的代名词,是由一系列协议组成的协议簇。

TCP/IP模型的最高层是应用层。在这层中有许多著名协议,如远程登录协议Telnet、文件传输协议FTP、简单邮件传送协议SMTP等。

再往下的一层是TCP/IP模型的传输层,这一层可使用两种不同的协议:一种是面向连接的传输控制协议（TCP）;另一种是无连接的用户数据报协议（UDP）。

传输层下面是TCP/IP模型的Internet层,也称互联层,其主要的协议是无连接的网络互联协议（IP）。与IP协议配合使用的还有3个协议;Internet控制报文协议（ICMP）、地址解析协议（ARP）和逆地址解析协议（RARP）。

处于最底层的网络端口层支持所有流行的物理网络协议,如IEEE802系列局域网协议、BSC、HDLC等系列广域网协议以及各种物理网产品,如以太网、ATM网等。

任务小结

本任务着重了解,至少需要知道两种模型的分层设计及各层的名称。另外,了解一些网络常用协议对本课程后续的学习也是必要的。

拓展提高

请通过互联网详细学习OSI模型中数据链路层和网络层的功能,特别关注与寻址相关的内容。

课后自测

1.说说你是如何记忆OSI模型各层的名称的。

2.画出OSI模型与TCP/IP模型的对应关系图。

3.说说你所了解的TCP/IP协议簇中的具体协议。
