出水洞口沟床的处理-《桥涵水文学》
【摘要】：图8-20涵洞出水口河沟加固型式表8-11涵洞出水口河沟加固型式注表中q为洞口建筑端点的单宽流量。当天然河沟的纵坡大于15%，涵洞的底坡大于5%时，其出水洞口应视地形、地质和水力条件，分别采用急流槽、跌水、消力池或人工加糙等设施，对沟床进行适当处理。图8-22陡坡涵洞出水口布置图式设有跌水和消力池的布置；设有跌水和急流槽的布置；设有急流槽和消力池的布置
图8-19 涵洞进水口河沟加固类
（a）缓坡涵洞；（b）陡坡涵洞
涵洞出水口处的流速，一般都大于河沟的天然流速，常使出水口处的沟底、路基边坡和下游的农田遭受冲刷。因此，应根据不同情况，对出水洞口的沟床做适当处理。
当河沟的纵坡小于15%，涵洞的底坡小于5%（设置缓坡涵洞）时，出水洞口常采用延长铺砌，加深截水墙的处理方法，如图8-20所示。
铺砌加固的长度l，可按表8-11选用。铺砌的类型、材料及厚度h1，可根据出口流速按表8-4选定。加厚段的厚度h2，根据涵洞出口的水深（一般采用临界水深hk）与加固段的水深按式（8-31）确定。加厚段的长度，约为全部加固长度的30%，通常不小于1.5m。截水墙埋入的深度t，一般应等于或大于涵洞及翼墙基础底面的深度。

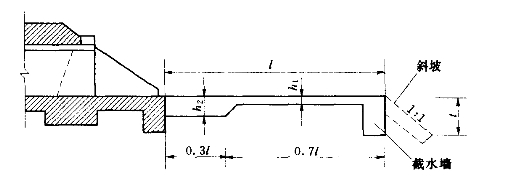

图8-20 涵洞出水口河沟加固型式
表8-11 涵洞出水口河沟加固型式
注 表中q为洞口建筑端点的单宽流量。
加厚段的厚度h2计算公式为
式中 h2——加厚段的厚度，m；
γ——水的重度，取9.8 kN/m3；(https://www.chuimin.cn)
γs——石块（或混凝土）的容重，取26kN/m3；
hk——涵洞出口处的临界水深，m；
h——加固段上的平均水深，m。
近年来，我国公路部门的有关生产和科研单位，总结出了在涵洞出水洞口采用八字翼墙配以三级挑坎的经验，实践效果较好。三级挑坎的具体布设如图8-21所示。

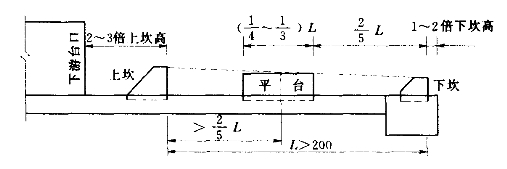

图8-21 三级挑坎的一般布置
L—上下坎间距（cm）
三级挑坎一般在八字翼墙铺砌长度达4m以上时采用；铺砌长度为2～4m时，可采用不设平台的二级挑坎；铺砌长度小于2m时，可采用只有上坎的一级挑坎。
这些挑坎可以有效地使水流消能减速，削弱水流的扩散冲刷能力，抬高下游水位，因而可以消除铺砌层末端的冲刷现象。
当天然河沟的纵坡大于15%，涵洞的底坡大于5%（设置陡坡涵洞）时，其出水洞口应视地形、地质和水力条件，分别采用急流槽、跌水、消力池或人工加糙等设施，对沟床进行适当处理。
图8-22列举的几种布设型式，可供参考。其中图8-22（a）为设有跌水和消力池的布置，图8-22（b）为设有跌水和急流槽的布置，图8-22（c）为设有急流槽和消力池的布置。以上三种布置采用30°扩张的八字翼墙与涵身衔接。

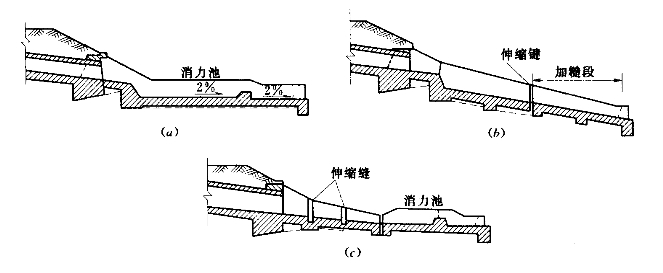

图8-22 陡坡涵洞出水口布置图式
（a）设有跌水和消力池的布置；（b）设有跌水和急流槽的布置；（c）设有急流槽和消力池的布置
