使用LabVIEW2015虚拟仪器程序设计，达到改变对象大小

2025-09-30 理论教育版权反馈

【摘要】：图3-115 改变对象的大小注意在拖动对象的边框时，窗口中也会出现一个黄色的文本框，实时显示对象的相对坐标。2）在“调整对象大小”下拉选单中选择“最大宽度”按钮。图3-117 选中目标对象图3-118 统一宽度后的对象若在“调整对象大小”下拉选单中选择“设置高度和宽度”，则会弹出一个“调整对象大小”对话框，用户可以在该对话框中指定对象的宽度和高度。

几乎每一个LabVIEW对象都有8个尺寸控制点，当对象操作工具位于对象上时，这8个尺寸控制点会显示出来，用对象操作工具拖动某个尺寸控制点，可以改变对象在该位置的尺寸，如图3-115所示。注意，有些对象的大小是不能改变的，例如框图程序中的输入端口或者输出端口、函数选板中的节点图标和子VI图标等。

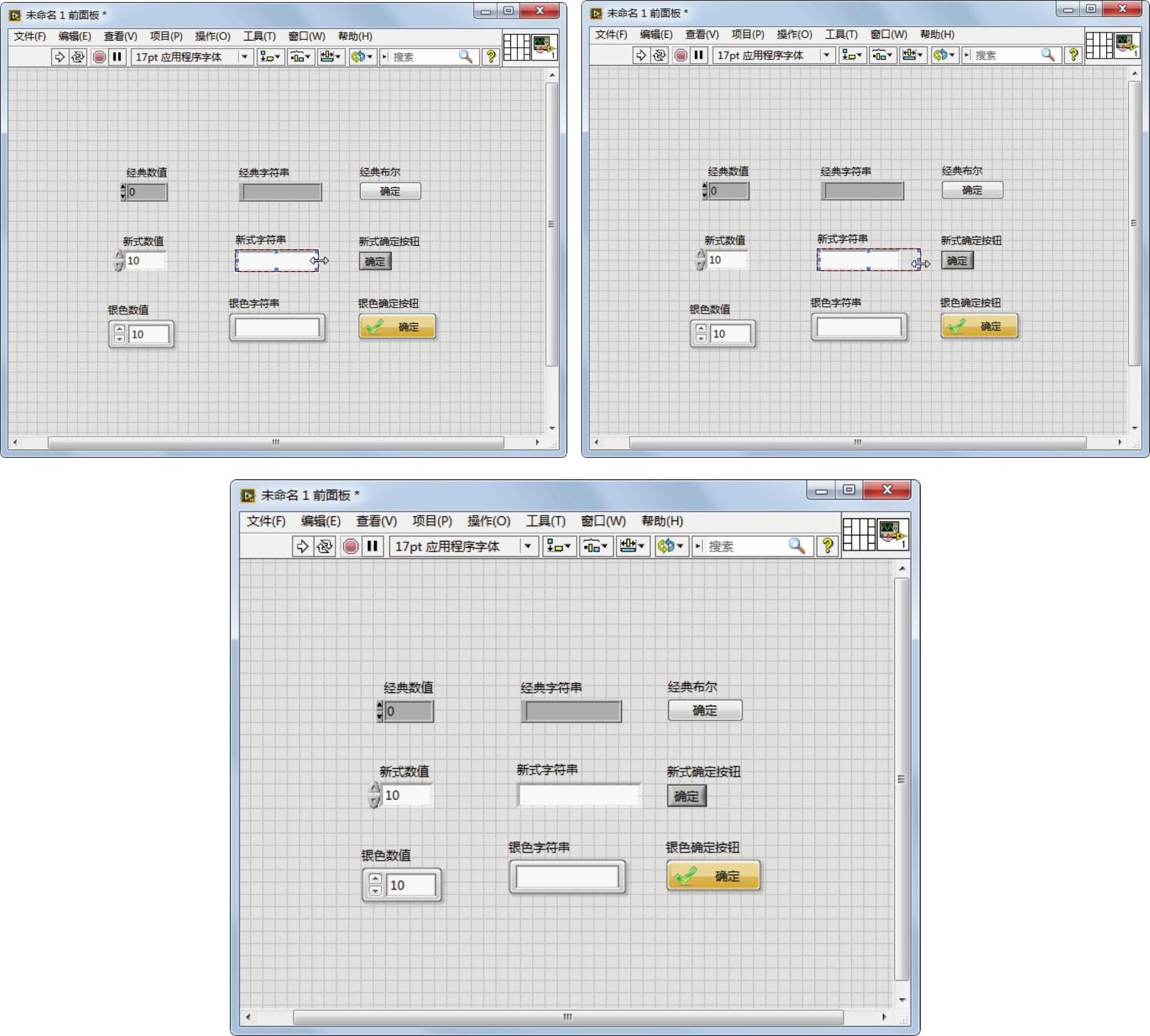

图3-115 改变对象的大小

注意

在拖动对象的边框时，窗口中也会出现一个黄色的文本框，实时显示对象的相对坐标。

另外，LabVIEW的前面板窗口的工具条上还提供了一个“调整对象大小”按钮用鼠标单击该按钮，弹出一个图形化下拉选单，如图3-116所示。

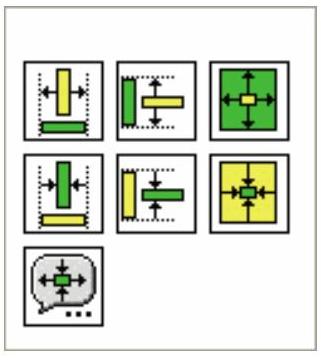

图3-116 “调整对象大小”下拉选单

利用该选单中的工具可以统一设定多个对象的尺寸，包括将所选中的多个对象的长度设为这些对象的最大宽度、最小宽度、最大高度、最小高度、最大宽度和高度、最小宽度和高度以及指定的宽度和高度。

例如，将前面板上所有对象的宽度设为这些对象的最大宽度，步骤如下。(https://www.chuimin.cn)

1）选中目标对象，如图3-117所示。

2）在“调整对象大小”下拉选单中选择“最大宽度”按钮。

统一宽度后的对象如图3-118所示。

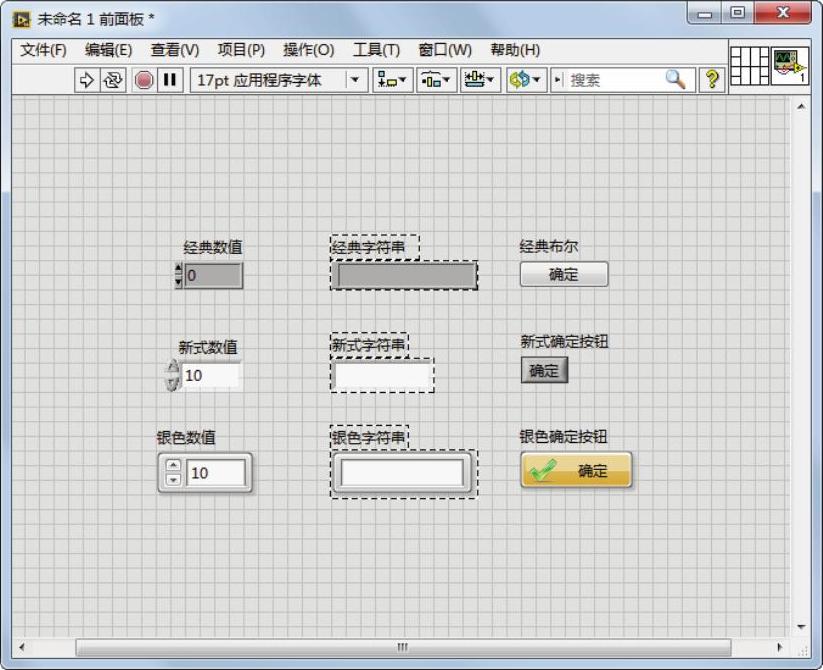

图3-117 选中目标对象

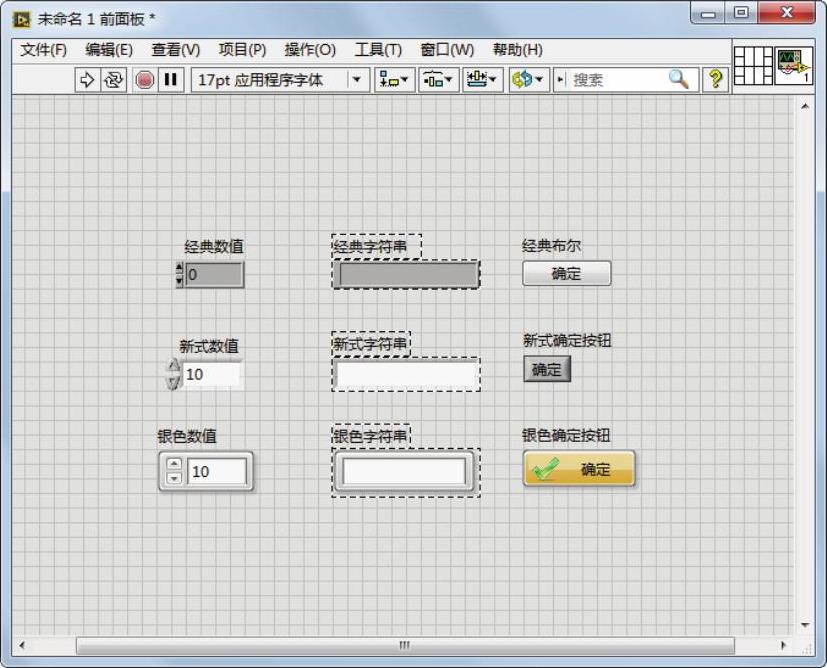

图3-118 统一宽度后的对象

若在“调整对象大小”下拉选单中选择“设置高度和宽度”，则会弹出一个“调整对象大小”对话框，用户可以在该对话框中指定对象的宽度和高度。
